ISTRUZIONI PER L’ASSEMBLAGGIO
 Al momento della consegna, il coltivatore è completamente assemblato ad eccezione di
alcuni componenti. Le seguenti istruzioni servono ad aiutare l’utente ad assemblare ed
impost
are il regolatore di profondità, il tensionamento del cavo e l’altezza del manubrio del
coltivatore.

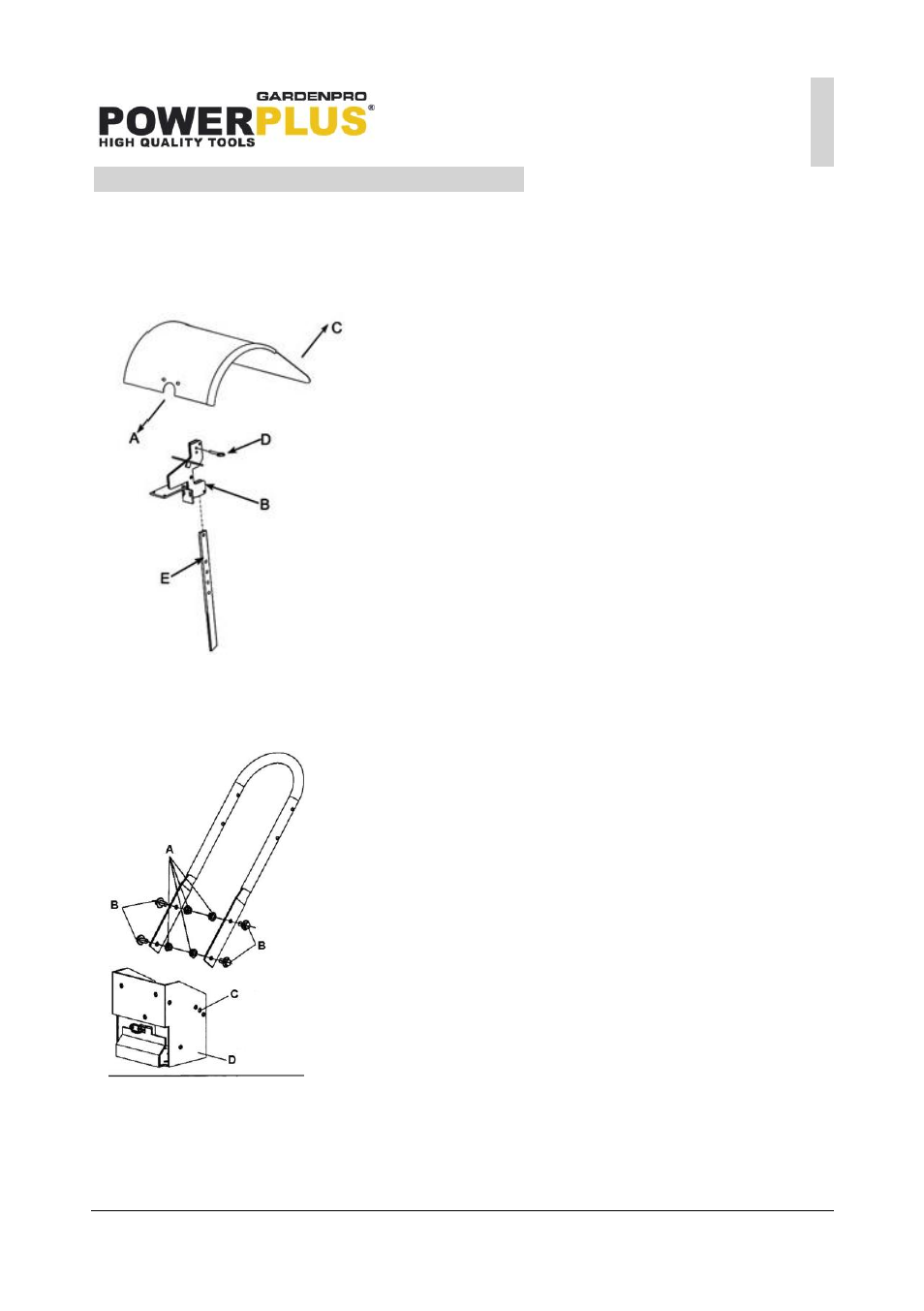

7.1 Passo 1: Installare il regolatore di profondità
 Installare il regolatore di profondità
all’interno della parte superiore della staffa
del regolatore di profondità, tenendo
l’impugnatura rivolta verso il lato posteriore.
 Inserire il bullone del regolatore di profondità
attraverso la staffa del regolatore di
profondità, ed inserirlo nella leva del
regolatore di profondità in modo da sollevare
da terra le lame del coltivatore.
A) Lato anteriore
B) Staffa regolatore di profondità
C) Lato posteriore D) Bullone regolatore di profondità
E) Regolatore di profondità
7.2 Passo 2: collegare il manubrio inferiore al coltivatore
 Inserire il manubrio inferiore all’esterno del
coperchio della trasmissione e allineare i fori
inferiori.
 Inserire il bullone e il dado corrispondente nei
fori inferiori posti su entrambi i lati.
 Inserire il bullone e il dado corrispondente nei
fori superiori posti su entrambi i lati,
regolando il manubrio all’altezza desiderata.
A) Dadi di bloccaggio
B) Bulloni di regolazione altezza C) Fori di regolazione altezza
D) Coperchio della trasmissione
