1 *DVB
Programmi protetti
da copyright
Il numero e il tipo delle prese DVB dipendono dal modulo DVB opzionale
installato sul televisore.
Se un’immagine di qualità distorta viene osservata durante la visione di
programmi pay-per view, protetti da copyright, collegare il set-top box
direttamente al televisore. Non collegarlo tramite un VCR.
LINK TV
Presa di uscita dell’antenna per la distribuzione di
segnali video in altre stanze.
DTV DATA
Per uso futuro.
MASTER LINK
Per un impianto audio o video compatibile Bang &
Olufsen. È inoltre possibile utilizzarla per distribuire
l’audio e le immagini in tutta la casa mediante il
sistema BeoLink.
CENTRE 1
Per collegare un diffusore centrale quale un
BeoLab 7. Per ulteriori informazioni, vedere la
guida del diffusore.
POWER LINK 1–6
Per il collegamento di diffusori esterni in una
configurazione audio surround. Per ulteriori
informazioni, vedere la Guida.
1 (SUB)
Per il collegamento di un massimo di due subwoofer
Bang & Olufsen. Un cavo sdoppiatore per questo
tipo di collegamento è disponibile presso il proprio
rivenditore Bang & Olufsen.
IR IN (9-pin)
Per il collegamento del ricevitore IR dello schermo
e il controllo remoto del sistema.
MONITOR
Per uno schermo al plasma.
CINEMA
Per un sistema di automatizzazione domestica.
TTL/RS232
Da utilizzare solo per installazioni in alberghi.
IR IN (mini-jack)
Per un ricevitore IR aggiuntivo quando il televisore
è configurato con un proiettore.
IR 1+2
Per il collegamento di un trasmettitore IR esterno
in una configurazione home cinema o un HDMI
Expander.
~ – Alimentazione elettrica
Per il collegamento alla rete di alimentazione
elettrica.
VGA
Presa per il collegamento di una fonte video ad alta
definizione o un PC. È inoltre possibile utilizzare
questa presa per il collegamento di un BeoMaster.
PCMCIA (modulo CA)
Per l'inserimento di una scheda e di un modulo per
l'accesso ai canali digitali. Per ulteriori informazioni
sulle combinazioni di schede e moduli, contattare
il rivenditore autorizzato Bang & Olufsen.
SMARTCARD
Per l'inserimento di una scheda per l'accesso a
canali digitali. Per ulteriori informazioni sulle
combinazioni di schede e moduli, contattare il
rivenditore autorizzato Bang & Olufsen.
PHONES
Per il collegamento di cuffie stereo.
> Per disattivare l'audio dei diffusori, ruotare
rapidamente in senso antiorario. (Beo4: premere
la parte centrale del tasto .)
> Ruotare la rotellina del volume in una direzione
qualunque per regolare il volume delle cuffie.
(Beo4: premere oppure .)
> Per riattivare l'audio dei diffusori, ruotare
rapidamente la rotellina in senso antiorario.
(Beo4: premere la parte centrale del tasto .)
NOTA: l’ascolto prolungato ad alto volume può
danneggiare l’udito!
La porta USB ( ) è solo per gli aggiornamenti
software. Disponibile solo con il modulo DVB
opzionale. Per ulteriori informazioni, contattare il
proprio rivenditore.
NOTA: i videoregistratori possono essere collegati
solo ai gruppi presa AV1 e AV2, gli unici gruppi di
uscita video. Collegare il registratore principale
alla presa AV1 e quello secondario alla presa AV2.
Alcune prese nell'illustrazione del pannello dei collegamenti principale possono essere già occupate da collegamenti interni.
Non scollegare i cavi da queste prese!
B
25

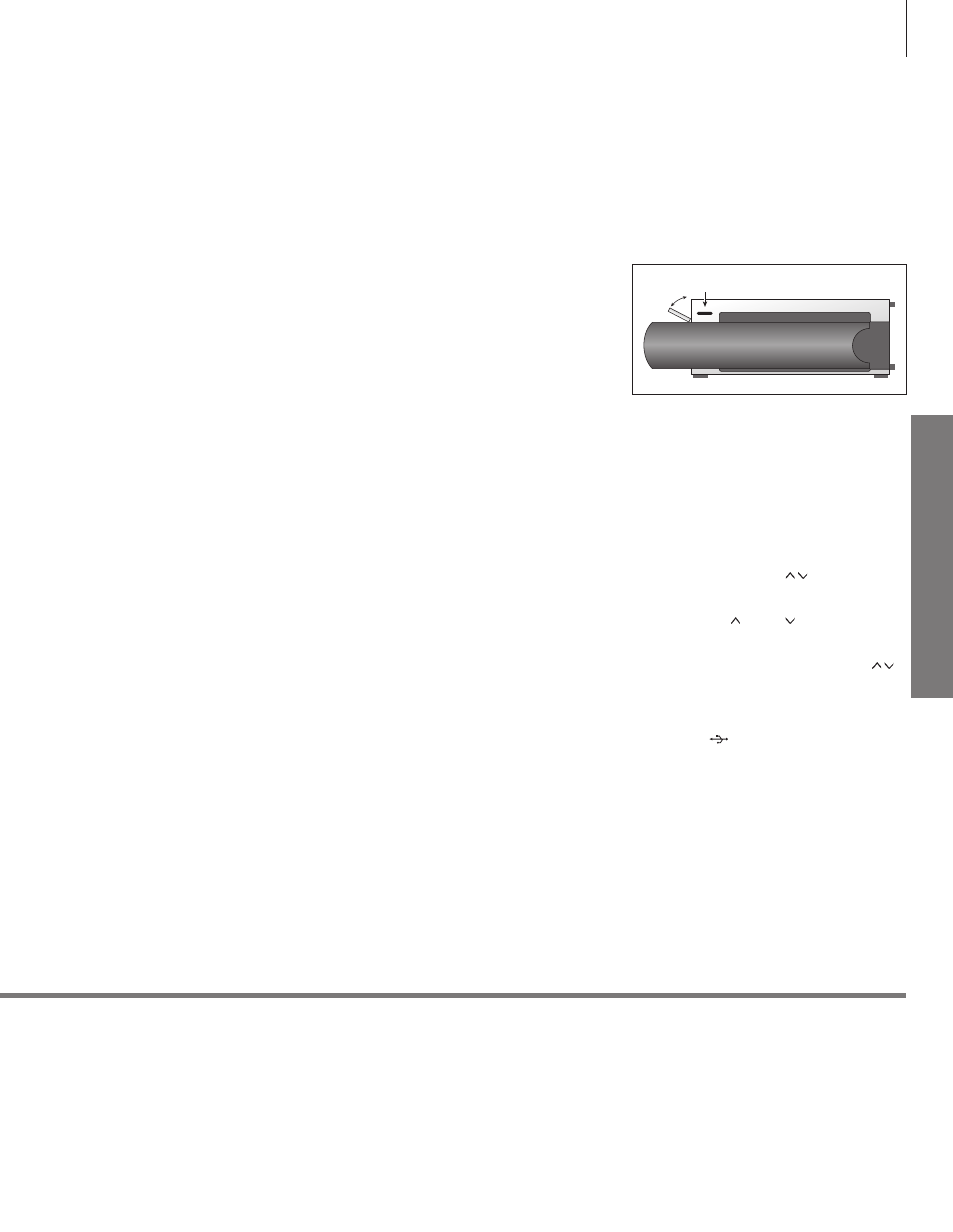

Per accedere alle prese per una connessione
temporanea, premere il pulsante (B) sulla destra
del sistema e la "porticina" si aprirà automaticamente.
La porta va chiusa manualmente.
