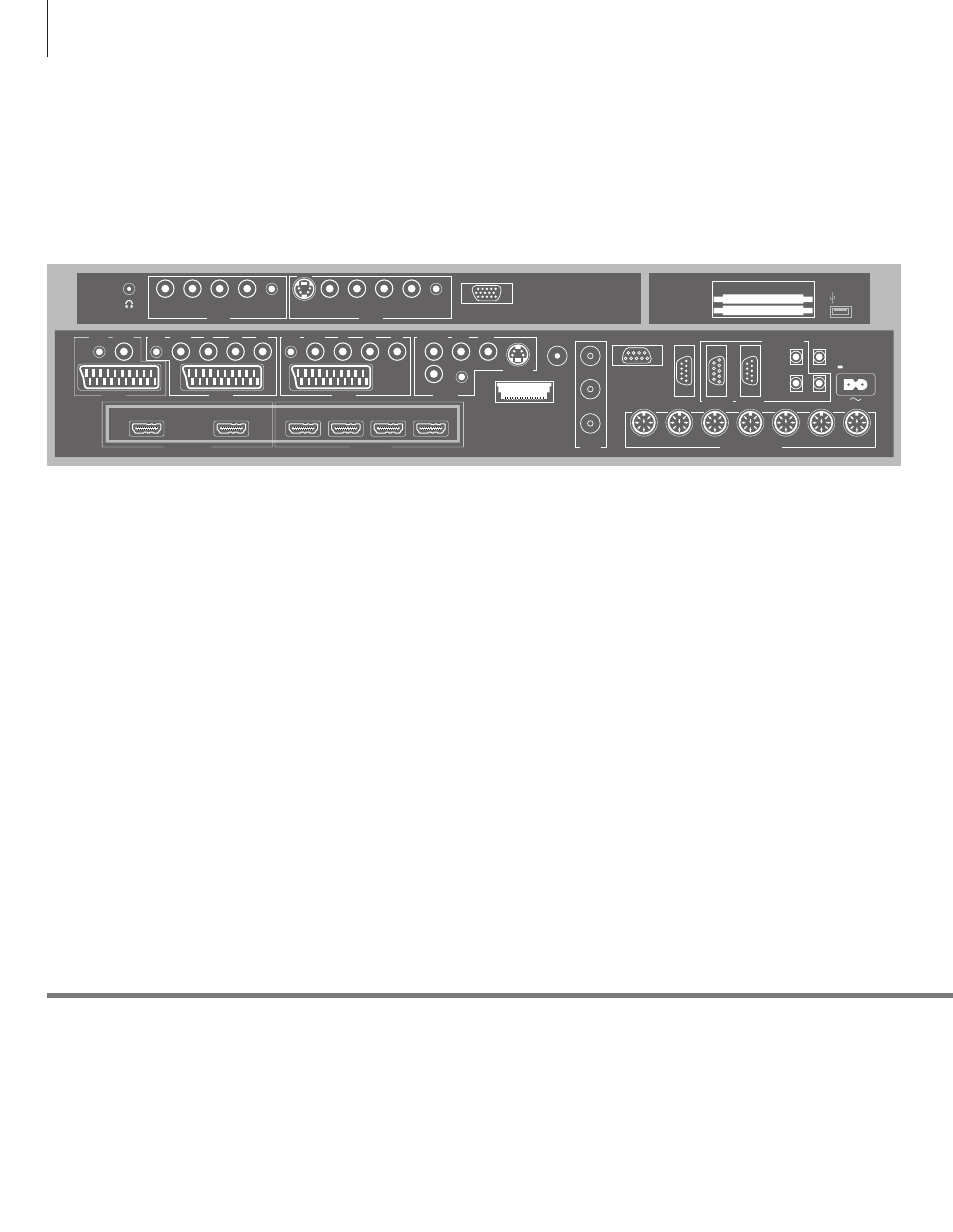

Pannelli di collegamento
È necessario che ciascun dispositivo collegato al pannello di collegamento principale
venga registrato nel menu COLLEGAMENTI. Ciascun dispositivo collegato al pannello
di collegamento laterale deve essere registrato nel menu COLLEGAMENTI.
Suggerimenti utili
Risparmio energia
Cavo di alimentazione
Il Master Link non deve essere collegato se RISP. ENERGIA è impostato su SÌ nel menu IMPOST. STANDBY.
Se RISP. ENERGIA è impostato su SÌ e il televisore si trova in standby, la presa MASTERLINK viene disattivata.
Questo significa che non è possibile accedere al televisore dalla stanza collegata o dall’impianto video se
il televisore nella stanza principale è in standby. Non è inoltre possibile effettuare registrazioni su fonti
collegate alle prese AV. Per ulteriori informazioni, vedere la Guida.
Collegare la presa ~ sul pannello di collegamento principale del televisore alla presa a muro. Il televisore
si trova in modalità standby ed è pronto per l’uso.
AV1
Gruppo prese per il collegamento AV di un
registratore video o set-top box primari. È
possibile collegare altri tipi di dispositivi video
supplementari.
AV2
Gruppo prese per il collegamento AV di dispositivi
video supplementari.
AV3
Gruppo prese per il collegamento AV di dispositivi
video supplementari.
Il televisore mantiene un percorso di segnale
aperto fra un registratore collegato alla presa AV1
e una fonte registrabile collegata alla presa AV3.
Ciò consente di impostare la fonte su AV3 in
modo che si attivi automaticamente, oltre a
impostare il registratore su AV1 per registrazioni
programmate della fonte su AV3, sempre che il
dispositivo collegato supporti queste funzioni.
AV4
Gruppo prese per il collegamento AV di dispositivi
video supplementari.
AV5
Gruppo prese per il collegamento AV di dispositivi
video supplementari. È inoltre possibile collegare
un BeoMaster, una fotocamera e una videocamera.
AV6
Gruppo prese per il collegamento AV di dispositivi
video supplementari. È inoltre possibile collegare
una fotocamera e una videocamera.
CTRL (AV1 – AV6)
Per segnali di controllo infrarossi (IR) a dispositivi
esterni collegati a una presa AV.
L-IN, R-IN (AV4 – AV6)
Ingresso di linea destro e sinistro. AV5 e AV6 sono
per il collegamento audio di, per esempio, una
fotocamera o una videocamera.
VIDEO IN (AV4 – AV6)
Per il segnale video. Su AV5 e AV6 è inoltre possibile
collegare una fotocamera o una videocamera.
Y – Pb – Pr (AV2 – AV3)
Per i segnali video da una fonte esterna, con una
fonte HDTV. Può essere utilizzata con una presa
AV o con prese audio digitali.
SPDIF (AV1 – AV6)
Presa d'ingresso audio digitale, per esempio un
lettore DVD.
S VIDEO (AV4, AV6)
Per il collegamento, per esempio, di apparecchi
con un'uscita Y/C, come una console per videogiochi.
HDMI OUT (DISPLAY 1 - 2)
Per il collegamento di un uno schermo al plasma
e/o proiettore. Se si collega solo uno schermo o
un proiettore, collegarli alla presa DISPLAY 1; in
caso contrario, collegare lo schermo alla presa
DISPLAY 1 e il proiettore alla presa DISPLAY 2.
Non è possibile collegare due schermi o due
proiettori contemporaneamente.
HDMI IN (A–D)
Per fonti video High Definition Multimedia
Interface (HDMI) o PC. Una presa HDMI può
essere occupata da un apparecchio video
integrato. Le fonti possono essere registrate su
tutti i gruppi prese AV. Per ampliare il numero di
prese HDMI, collegare un HDMI Expander alla
presa HDMI C.
ANT (1–3)
Presa ingresso antenna DVB–T/C (1) per antenna
esterna/TV via cavo, DVB–S (2) per parabola
satellitare, antenna esterna/TV via cavo (3) per
antenna esterna/TV via cavo analogica.*
1
POWER LINK
CONTROL
CENTRE 1
CINEMA MONITOR
SMARTCARD
PCMCIA
IR IN
DTV DATA
MASTER LINK
1(SUB)
1
ANALOGUE
DVB-S
DVB-T/C
2
3
2 3 4
TTL
5 6
ANT HDMI IN HDMI OUT
AV 4 AV 3 RS232
IR IN
CTRL SPDIF
VIDEO IN L IN R IN
IR 1+2
LINK TV S VIDEO
Y SPDIF CTRL Pb Pr
AV 2
AV 5
AV 1
Y SPDIF
DISPLAY 1
CTRL SPDIF CTRL Pb Pr
R IN L IN
VIDEO
IN SPDIF CTRL
DISPLAY 2 A B C D
AV 6
R IN L IN
VIDEO
IN SPDIF CTRL
VGA
S VIDEO
