2 *DVB Il numero e il tipo delle prese DVB dipendono dal modulo DVB opzionale
installato sul televisore.
VIDEO IN (AV5 – AV6)
Per il segnale video. Su AV6 è inoltre possibile
collegare una fotocamera, una videocamera o una
console per videogiochi.
Y – Pb – Pr (AV2 – AV3)
Per i segnali video da una fonte esterna, con una
fonte HDTV. Può essere utilizzata con una presa
AV o con prese audio digitali.
SPDIF (AV1 – AV3, AV5 – AV6)
Presa d'ingresso audio digitale, per esempio un
lettore DVD.
TTL/RS232
Da utilizzare solo per installazioni in alberghi.
PUC 1+2
Per il collegamento di un trasmettitore IR esterno
in una configurazione home cinema o un HDMI
Expander.
IR IN
Per un ricevitore IR aggiuntivo quando il televisore
è configurato con un proiettore.
STAND
Per il collegamento di uno stand motorizzato.
MASTER LINK
Per un impianto audio o video compatibile Bang &
Olufsen. È inoltre possibile utilizzarla per distribuire
l’audio e le immagini in tutta la casa mediante il
sistema BeoLink.
Analogue (ANT.)
Prese di ingresso antenna per antenna esterna/TV
via cavo.
CENTRE 1
Per collegare un diffusore centrale quale un
BeoLab 7. Per ulteriori informazioni, vedere la
guida del diffusore.
POWER LINK 1–6
Per il collegamento di diffusori esterni in una
configurazione audio surround. Per ulteriori
informazioni, vedere la Guida.
1 (SUB)
Per il collegamento di un massimo di due subwoofer
Bang & Olufsen. Un cavo sdoppiatore per questo
tipo di collegamento è disponibile presso il proprio
rivenditore Bang & Olufsen.
USB (AV6)
Per il collegamento di un dispositivo USB per
esplorare le proprie foto digitali e i file musicali. La
presa USB è attiva solo se il televisore è dotato del
lettore Blu-ray opzionale.
PCMCIA (modulo CA)
Per l'inserimento di un modulo e di una scheda
per l'accesso a canali digitali criptati. Per ulteriori
informazioni sulle combinazioni di schede e moduli,
contattare il rivenditore autorizzato Bang & Olufsen.
Lettore SMARTCARD
Per l'inserimento di una scheda per l'accesso a
canali digitali criptati. Per ulteriori informazioni
sulle combinazioni di schede e moduli, contattare
il rivenditore autorizzato Bang & Olufsen.
CUFFIE (simbolo)
Per il collegamento di cuffie stereo.
> Per disattivare l'audio dei diffusori, ruotare
rapidamente in senso antiorario. (Beo4: premere
la parte centrale del tasto .)
> Ruotare la rotellina del volume in una direzione
qualunque per regolare il volume delle cuffie.
(Beo4: premere oppure .)
> Per riattivare l'audio dei diffusori, ruotare
rapidamente la rotellina in senso antiorario.
(Beo4: premere la parte centrale del tasto .)
NOTA: l’ascolto prolungato ad alto volume può
danneggiare l’udito!
La presa USB ( ) accanto a PCMCIA/SMARTCARD
è solo per gli aggiornamenti software. Disponibile
solo con il modulo DVB opzionale. Per ulteriori
informazioni, contattare il proprio rivenditore.
NOTA: i videoregistratori possono essere collegati
solo ai gruppi presa AV1 e AV2, gli unici gruppi di
uscita video. Collegare il registratore principale
alla presa AV1 e quello secondario alla presa AV2.
Alcune prese nell'illustrazione del pannello dei collegamenti principale possono essere già occupate da collegamenti interni.
Non scollegare i cavi da queste prese!
5V
0.5A
L IN
R IN
VIDEO IN
PCMCIA/SMARTCARD
AV6 SPDIF
PUC
27

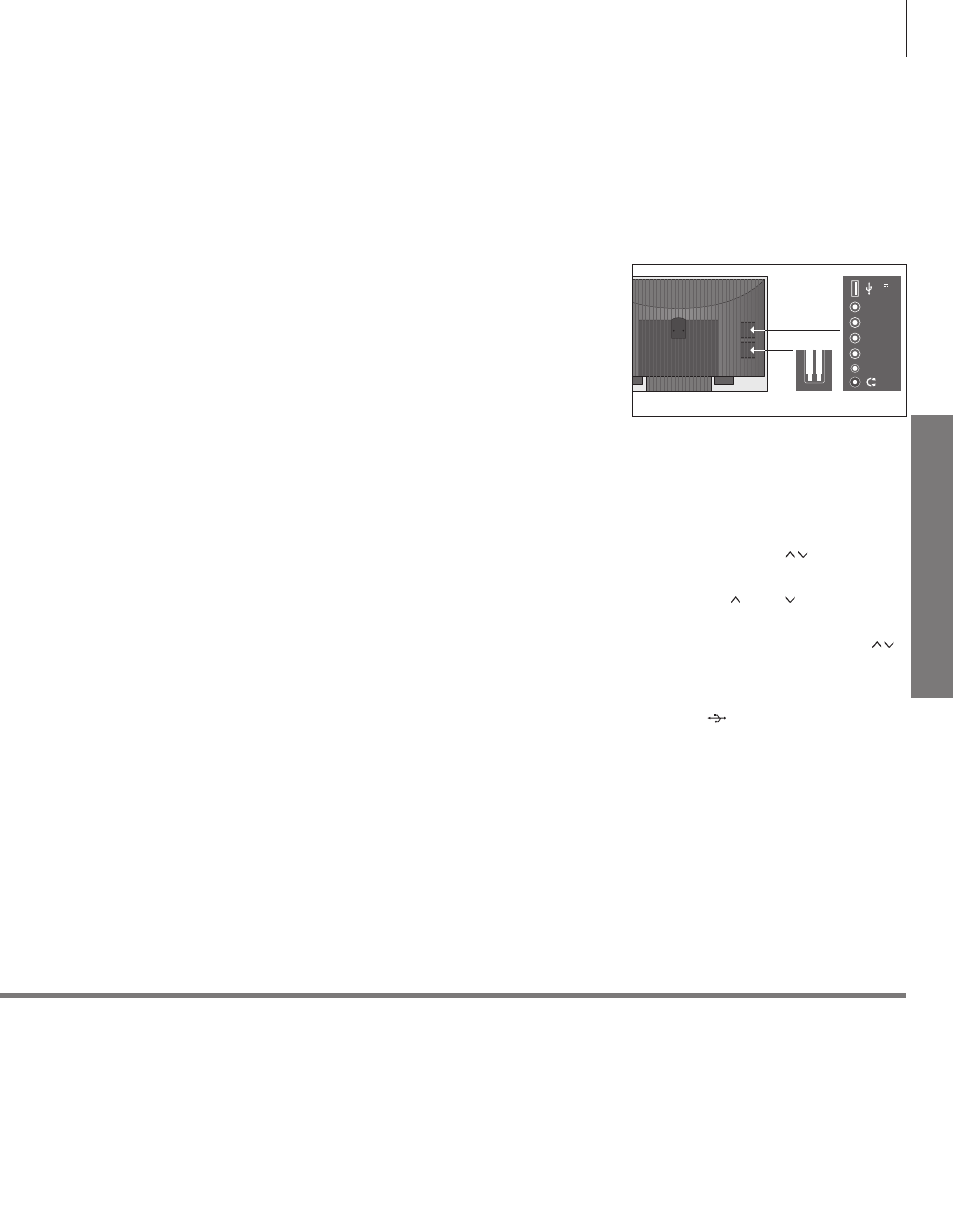

Il gruppo prese AV6 e il modulo PCMCIA/
SMARTCARD sono ubicati sul pannello di
collegamento laterale.
