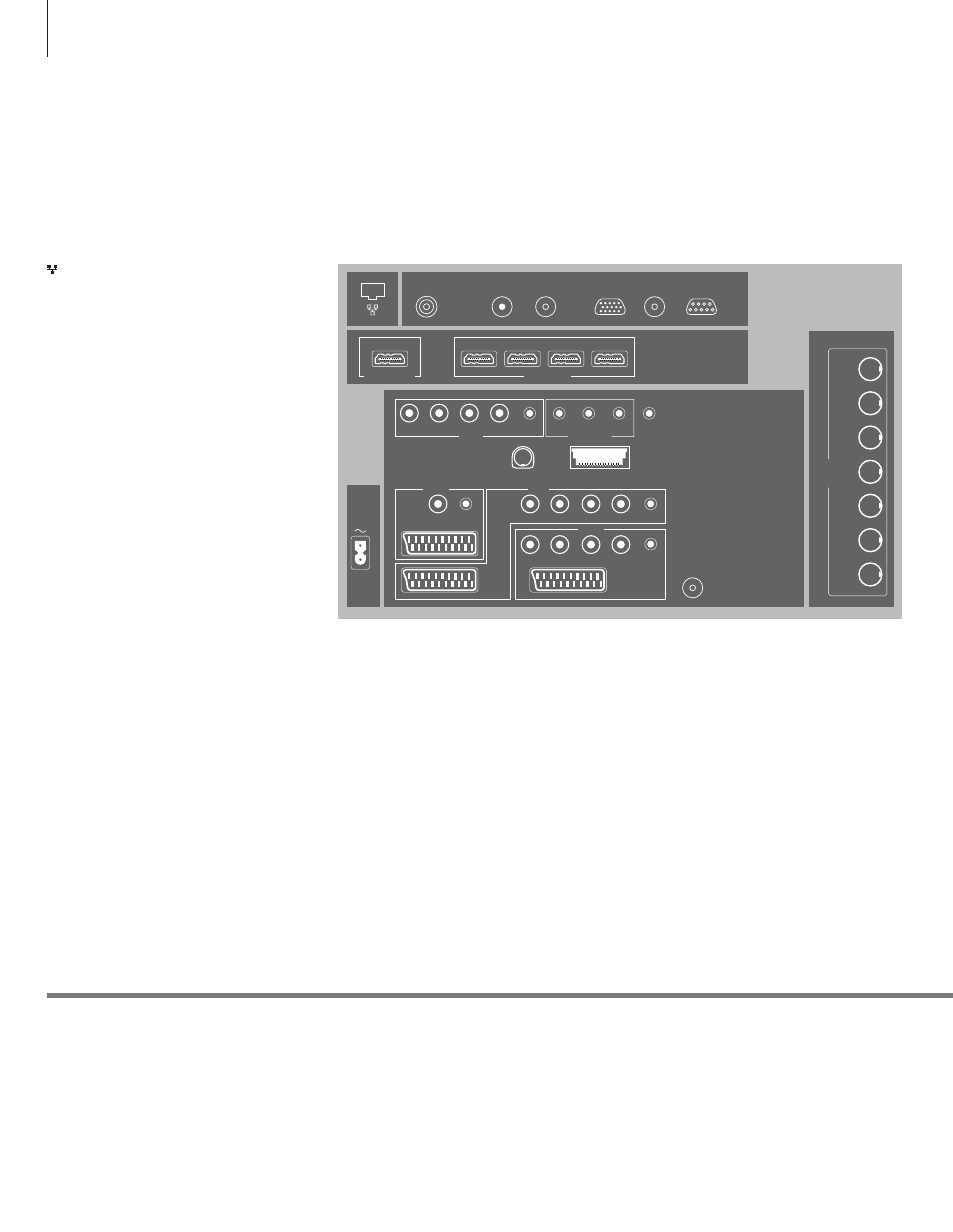

Pannelli di collegamento – BeoVision 7-55
È necessario che ciascun dispositivo collegato al pannello di collegamento principale
venga registrato nel menu COLLEGAMENTI. Ciascun dispositivo collegato al pannello
di collegamento laterale deve essere registrato nel menu COLLEGAMENTI.
Suggerimenti utili
Cavo alimentazione
e spina
Collegare la presa ~ sul pannello di collegamento principale del televisore alla
presa a muro. Il televisore si trova in modalità standby ed è pronto per l’uso.
Ethernet* 1
Per la connessione a Internet. Per aggiornamenti
software e BD-Live, se disponibile sul disco Blu-ray.
DVB-T/C* 2
Prese di ingresso antenna per antenna esterna/TV
via cavo.
DVB-S* 2
Presa d'ingresso dell'antenna per un segnale
satellitare digitale.
AERIAL OUT
Non in uso.
VGA IN
Presa per il collegamento di una fonte video ad
alta definizione o un PC.
LINK TV OUT
Presa di uscita dell’antenna per la distribuzione di
segnali video in altre stanze.
CINEMA CONTROL
Per un sistema di automatizzazione domestica.
HDMI OUT (PROJECTOR OUT)
Collegamento di un proiettore.
HDMI IN (A–D)
Per fonti video High Definition Multimedia
Interface (HDMI) o PC. Una presa HDMI può
essere occupata da un apparecchio video
integrato. Le fonti possono essere registrate su
tutti i gruppi prese AV. Per ampliare il numero di
prese HDMI, collegare un HDMI Expander alla
presa HDMI C.
~ – Alimentazione elettrica
Per il collegamento alla rete di alimentazione
elettrica.
AV1
Gruppo prese per il collegamento AV di un
registratore video o set-top box primari. È
possibile collegare altri tipi di dispositivi video
supplementari.
AV2
Gruppo prese per il collegamento AV di dispositivi
video supplementari.
AV3
Gruppo prese per il collegamento AV di dispositivi
video supplementari.
Il televisore mantiene un percorso di segnale
aperto fra un registratore collegato alla presa AV1
e una fonte registrabile collegata alla presa AV3.
Ciò consente di impostare la fonte su AV3 in modo
che si attivi automaticamente, oltre a impostare il
registratore su AV1 per registrazioni programmate
della fonte su AV3, sempre che il dispositivo
collegato supporti queste funzioni.
AV4
Occupata dal lettore Blu-ray opzionale.
AV5
Gruppo prese per il collegamento AV di dispositivi
video supplementari.
AV6
Gruppo prese per il collegamento AV di dispositivi
video supplementari. È inoltre possibile collegare
cuffie, una fotocamera, una videocamera o un
dispositivo USB. Questo gruppo prese è ubicato
sul pannello di collegamento laterale. Vedere
l'illustrazione a pagina 27.
PUC (AV1 – AV3, AV5 – AV6)
Per segnali di controllo infrarossi (IR) a dispositivi
esterni collegati a una presa AV.
L-IN, R-IN (AV5 – AV6)
Ingresso di linea destro e sinistro. AV è per il
collegamento audio di, per esempio, una
fotocamera o una videocamera.
1 *NOTA: collegare solo a una LAN (local area
network) interna alla propria abitazione.
POWER
LINK
CENTRE
1
1 (SUB)
2
3
4
5
6
MASTER LINK STAND
AV 5
R IN L IN VIDEO
IN
SPDIF PUC
SPDIF
SPDIF
PUC Y
Y
Pb
Pb
Pr SPDIF
Pr
AV 1
AV 3
AV 2
CONTROL
PUC
PUC
TTL RS232 PUC 1+2 IR-IN
HDMI IN HDMI OUT
A PROJECTOR OUT B C D
CINEMA CONTROL VGA IN
Analogue
LINK TV
OUT DVB-T/C AERIAL OUT DVB-S
