5.4.2 Preparazione dei connettori a spina CC
Per il collegamento all'inverter, tutte le linee di collegamento del Windy Boy Protection Box
(WBP‑Box 500-11) devono essere dotate dei connettori a spina CC forniti a corredo.
Preparare i connettori a spina CC come descritto di seguito. Rispettare la corretta polarità dei
connettori. I connettori a spina CC sono contrassegnati con "+" e " − ".
Requisiti dei cavi:
• Utilizzare una linea PV1-F.
Procedura

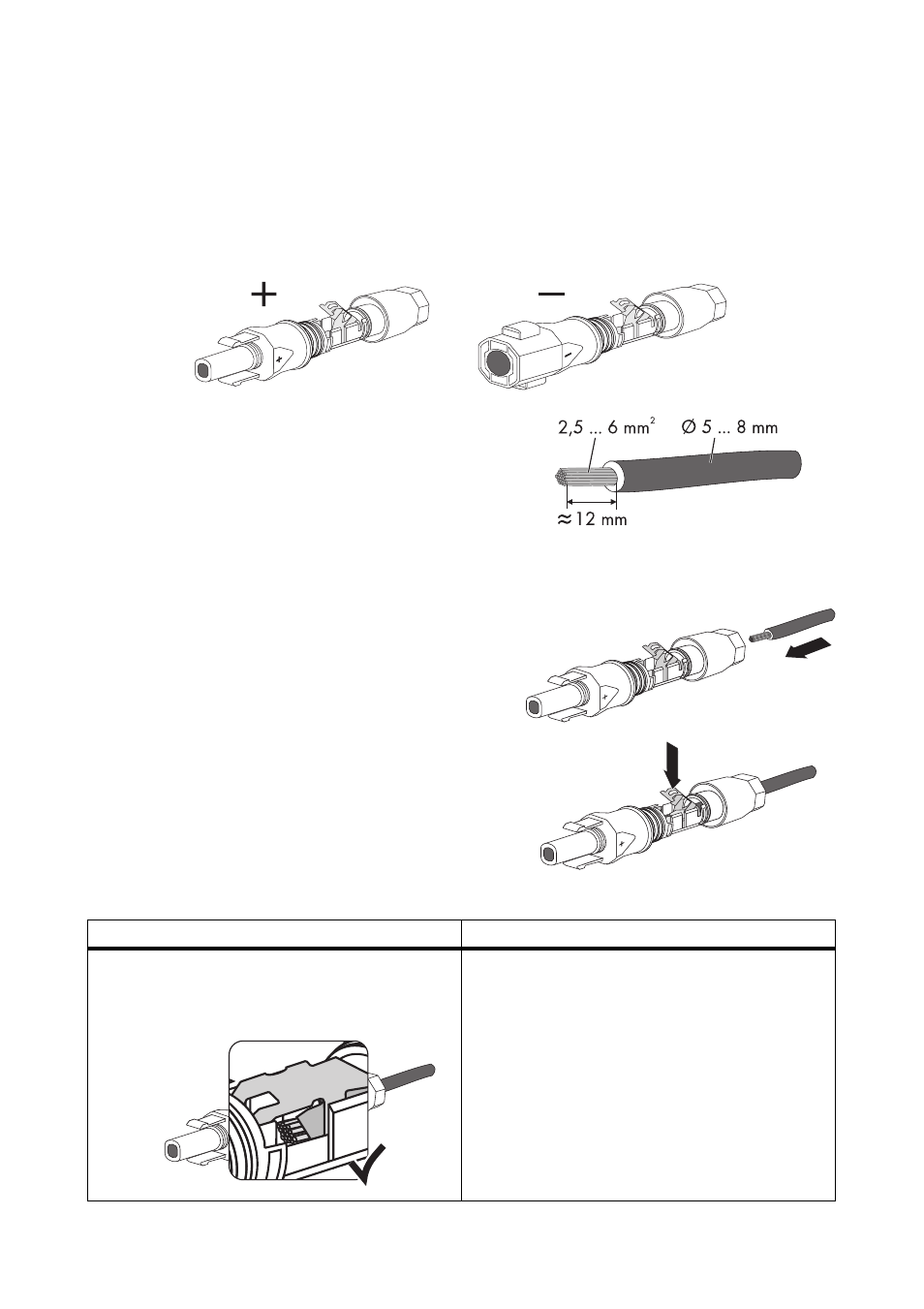

1. Introdurre la linea denudata nel connettore fino
all'arresto.
2. Premere il morsetto verso il basso finché non scatta
in posizione.
3. Assicurarsi che la linea sia ben fissa in sede.
Risultato Provvedimento
☑ La linea è correttamente in sede se i
conduttori sono visibili nella camera del
morsetto.
• Procedere con il punto 4.
