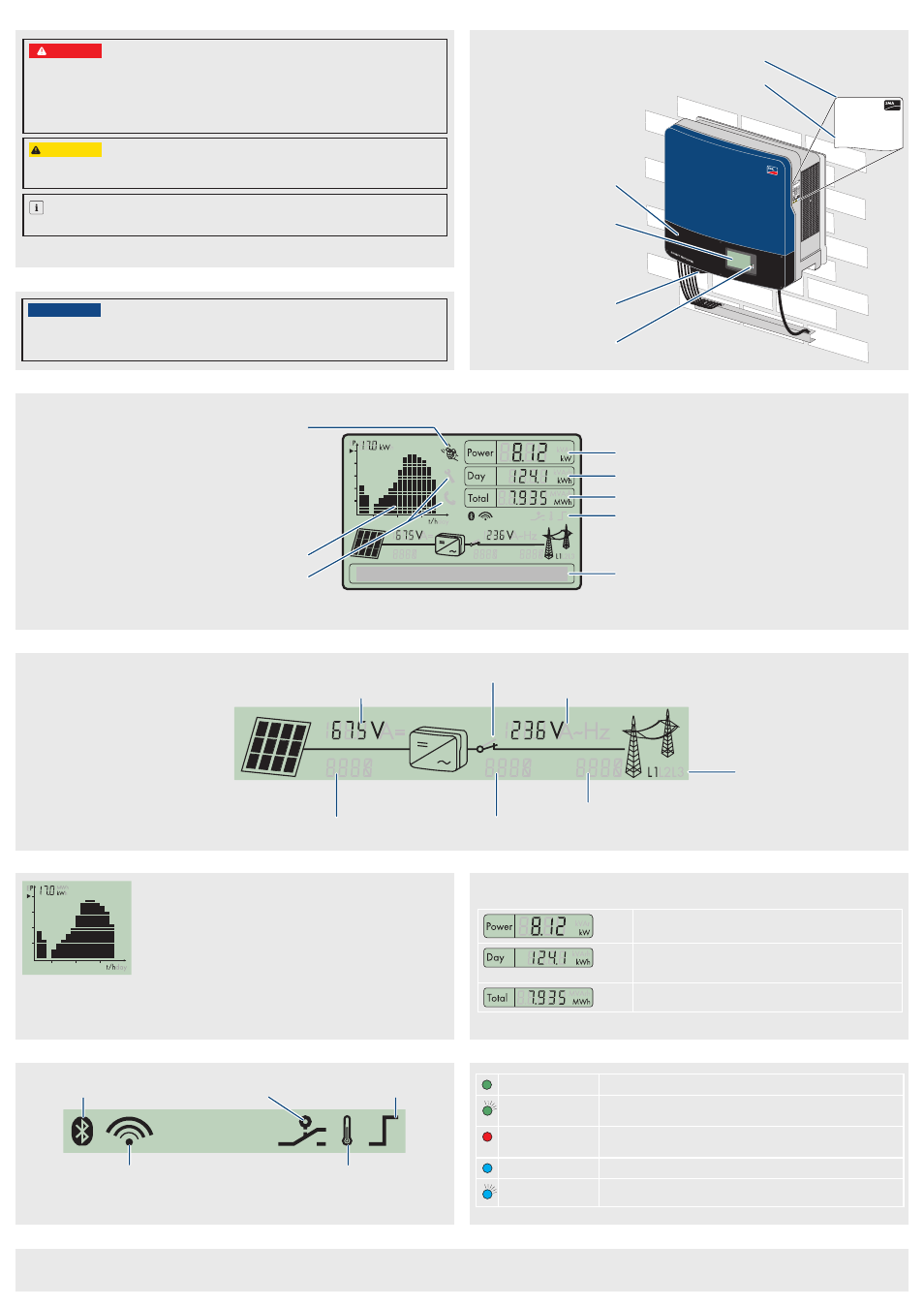

SMA STP 15000TL - Manuale (Pagina 2)

AVVERTENzE dI SICUREzzA
1&3*$0-0
Pericolo di morte per alta tensione nell'inverter.
Nell'inverter possono generarsi tensioni molto elevate anche in assenza di tensione dall'esterno.
• Non aprire l'inverter.
• L'installazione elettrica, la riparazione e l'espansione devono essere eseguite esclusivamente da tecnici
abilitati.
"55&/;*0/&
Pericolo di ustione per contatto con parti surriscaldate dell'involucro.
• Durante il funzionamento toccare solo il coperchio dell'involucro inferiore e il display.
Calo di rendimento per insufficiente dispersione termica.
• Non posizionare oggetti sull'involucro.
Model
STP XXXXXXXX
SUNNY TRIPOWER
Serial No.
XXXXXXXXXX
Solar Inverter* made in Germany by SMA Solar Technology AG
SMA Solar Technology AG
Sonnenallee 1 34626 Niestetal Germany www.SMA.de
Date
YYYY-MM-DD
PANORAMICA dEL PROdOTTO
dISPLAY
PANORAMICA dELL'IMPIANTO
CURVA dI POTENzA E RENdIMENTO
VISUALIzzAzIONE dELLE FUNzIONI ATTIVE
PRECISIONE dI MISURA
SEgNALI LEd
INdICAzIONE dELLA POTENzA
I valori sul display possono discostarsi dai valori reali e non possono essere utilizzati come base per una fatturazione ufficiale. Le grandezze rilevate dall'inverter sono necessarie per il controllo del suo funzionamento e per la
regolazione della corrente da immettere in rete. L'inverter non è dotato di un contatore omologato ai fini della metrologia legale.
La potenza e l'energia dell'inverter vengono rappresentate sotto forma di
diagrammi. Per default viene visualizzato l'andamento giornaliero della potenza.
La colonna lampeggiante di destra della curva della potenza rappresenta l'ora
attuale. Se l'inverter non ha immesso corrente nella rete pubblica per un periodo
prolungato (ad es. di notte o in caso di moduli FV coperti di neve), viene inserito
uno spazio vuoto nell'andamento. La colonna per l'ora attuale si aggiorna
automaticamente ogni 5 secondi. Ogni 4 secondi la colonna si spegne per
1 secondo e mostra infine il valore attuale.
Toccando il coperchio dell'involucro la visualizzazione viene commutata e la curva
rappresenta i rendimenti energetici degli ultimi 16 giorni.
Il display aggiorna i valori di misurazione dell'impianto FV ogni 5 secondi.
Il display può essere utilizzato con un tocco delle dita.
1 tocco sul coperchio dell'involucro: attivare la retroilluminazione, scatto in
avanti nelle righe di testo, fra l'andamento della potenza delle ultime 16
ore d'immissione e i rendimenti energetici degli ultimi 16 giorni.
2 tocchi consecutivi: il display mostra in successione la versione del
firmware, il numero di serie dell'inverter il NetID, Bluetooth il record di dati
del Paese e la lingua del display.
Curva di potenza e rendimento
Si è verificato un errore: contattare l'installatore
Potenza attuale
Energia giornaliera
Energia totale dall'installazione dell'inverter
Visualizzazione delle funzioni inserite o attive per la comunicazione,
i servizi del sistema di rete o il derating della temperatura
Riga di testo per la visualizzazione dell'evento o dei messaggi di errore
Codice evento riferito al
generatore PV
Tensione d'ingresso / Corrente d'ingresso
Interruttore aperto: l'inverter non immette energia.
Interruttore chiuso: l'inverter immette energia.
Tensione d'uscita / Corrente d'uscita
Indica a quale fase sono
assegnati i valori visualizzati
Codice evento riferito alla rete
pubblica Codice evento riferito all'inverter
Comunicazione
Bluetooth attiva
Relè multifunzione attivo:
l'utilizzatore collegato è attivato. Limitazione della potenza attiva
Connessione Bluetooth attiva
con altri apparecchi
Riduzione di potenza a causa di temperature troppo elevate.
• Provvedere a una migliore aerazione dell'inverter
• Nel caso in cui venga visualizzato spesso questo simbolo,
contattare l'installatore.
PULIzIA dELL'INVERTER
"77*40
danneggiamento del display a causa dell'uso di detergenti.
• Se l'inverter è sporco, pulire il coperchio dell'involucro, il display e i LED esclusivamente con acqua pulita e
un panno umido.
Numero di serie
Display
Coperchio inferiore dell'involucro
Sezionatore di carico CC
Targhetta identificativa dell'inverter
LED
LED verde acceso L'inverter è in servizio.
LED verde lampeggiante Non sono presenti le condizioni per il collegamento alla rete.
Il LED rosso è acceso Si è verificato un errore.
• Contattare l'installatore.
Il LED blu è acceso La comunicazione Bluetooth è attiva.
Il LED blu lampeggia L'inverter è stato identificato tramite l'attivazione del parametro
" Ricerca apparecchio " in Sunny Explorer.
Nei 3 campi Power , Day e Total vengono visualizzati i valori di potenza ed energia dell'inverter. I valori
visualizzati vengono aggiornati ogni 5 secondi.
Potenza attualmente immessa nella rete pubblica dall'inverter.
Energia immessa in rete nel giorno in corso. Si tratta dell'energia
erogata dal mattino, quando l'inverter entra in funzione, al momento
in cui viene letto il valore.
Energia complessiva immessa in rete dall'inverter durante l'intero
tempo di funzionamento.
* Opzionale
