7.3.6 Verifica dei cavi delle stringhe
2. Verificare che i connettori a spina CC siano fissati.
Se i connettori a spina CC sono allentati, collegare nuovamente i cavi di stringa ai connettori
CC SUNCLIX (v. le istruzioni per l’installazione di SMA String-Combiner).
Se i connettori a spina CC non sono correttamente inseriti, sostituire i connettori a spina CC.
3. Verificare che i morsetti a gabbia dei portafusibili siano ben avvitati.
Se i morsetti a gabbia del portafusibili risultano allentati, ricollegare i cavi delle stringhe al
portafusibili (v. le istruzioni per l’installazione di SMA String-Combiner).
7.3.7 Verifica di coperture ed etichette

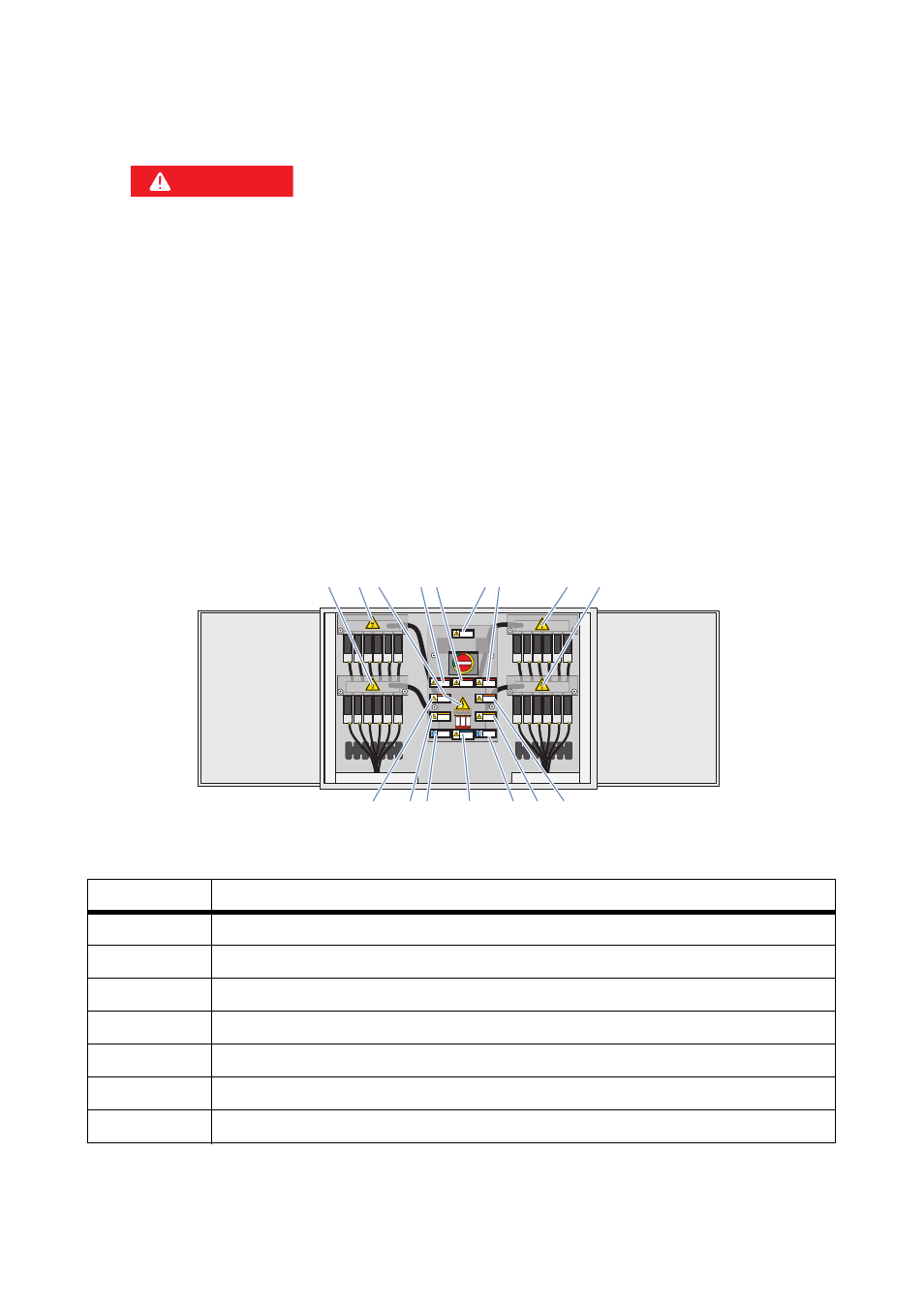

Figura 18: Posizione delle etichette su SMA String-Combiner
1. 1&3*$0-0
Pericolo di morte per scossa elettrica o arco voltaico a seguito del contatto con
componenti sotto tensione
• Disinserire SMA String-Combiner (v. cap. 7.3.1).
Posizione Denominazione
A Simbolo di tensione pericolosa
B Pericolo di scarica elettrica portafusibili
C Pericolo di scarica elettrica sotto la copertura
D Pericolo di arco voltaico
E Pericolo di ustione
F Messa a terra del generatore
G Dimensionamento dei fusibili
A A A B C A B A A
D E F G F E D
