Sunny Main Box Cabinet con 2 x 2 x 3 ingressi

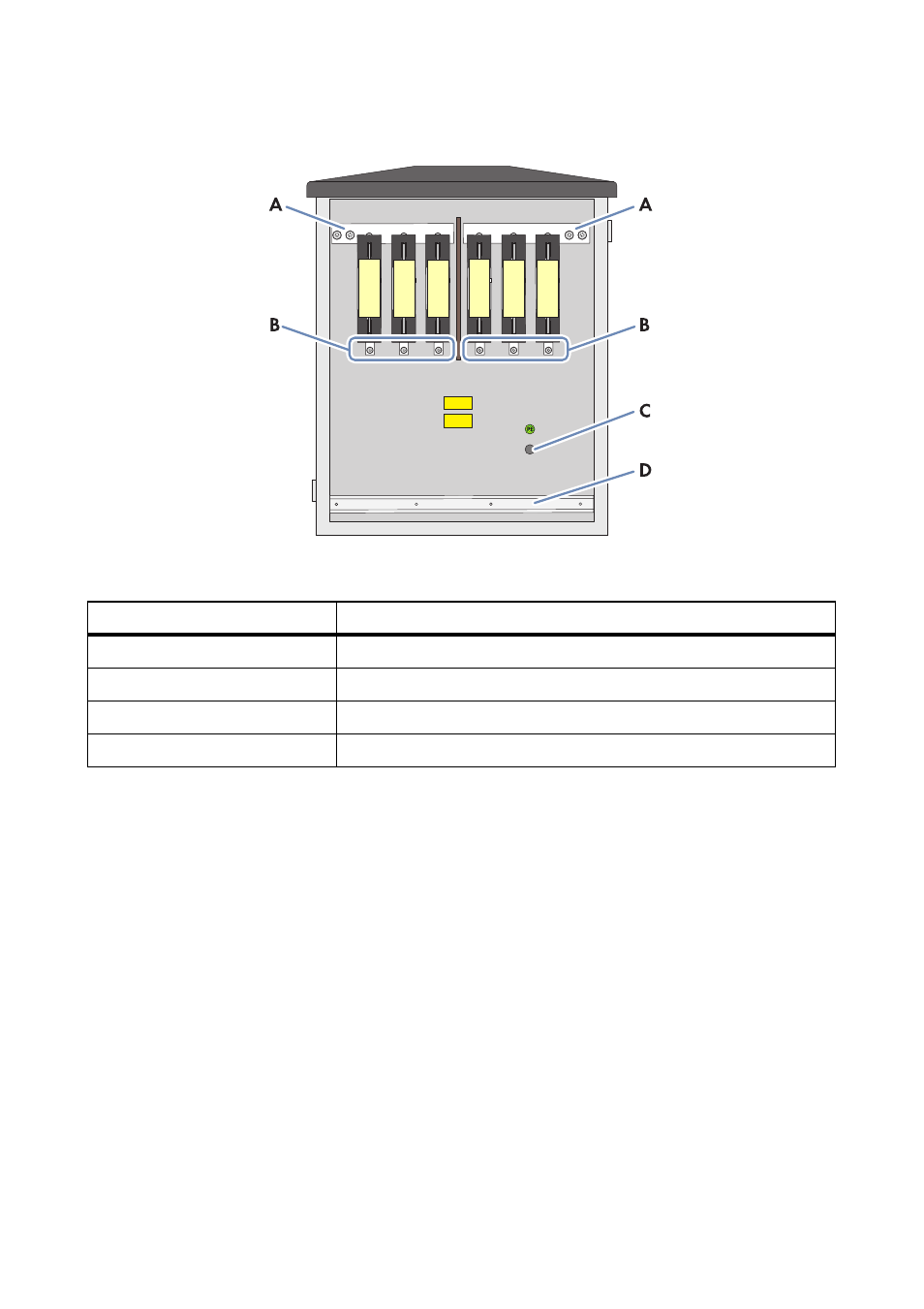

Figura 11: Area riservata ai collegamenti di Sunny Main Box Cabinet con 2 x 2 x 3 ingressi
6.2 Collegamento dei cavi delle stringhe al portafusibile
1. Introdurre i cavi delle stringhe all'interno dell'involucro attraverso i pressacavi. Fare attenzione
alla corretta polarità.
2. Serrare i pressacavi.
3. Tagliare a misura e denudare i cavi delle stringhe.
4. Fissare i cavi delle stringhe alle guide di supporto interne.
5. Collegare i cavi delle stringhe ai morsetti a bullone del portafusibile (coppia: 35 Nm).
Fare attenzione alla corretta polarità.
Posizione Denominazione
A Uscita CC
B Ingresso CC
C Collegamento del cavo di messa a terra
D Binario di sostegno del cavo
