6 Collegamento elettrico
6.1 Sicurezza
6.2 Panoramica dei punti di collegamento

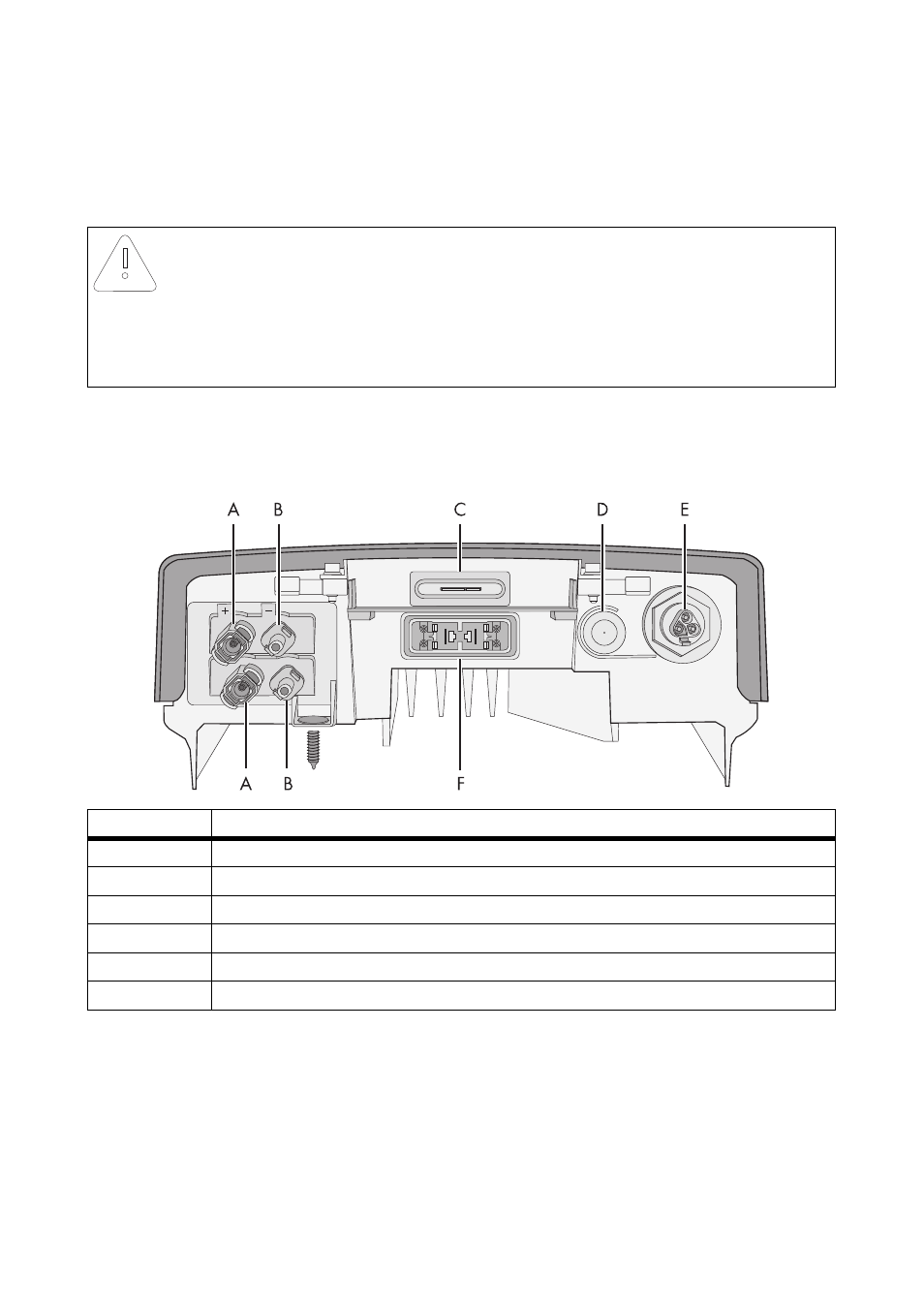

La seguente figura mostra l'assegnazione dei singoli punti di collegamento sul fondo dell'inverter.
AVVISO
Danneggiamento dell'inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell'inverter.
• Prima di toccare un componente scaricare la propria carica elettrostatica.
Oggetto
Descrizione
A
Connettori a spina CC ( + ) per il collegamento delle stringhe FV
B
Connettori a spina CC ( ‒ ) per il collegamento delle stringhe FV
C
Ingresso per il modulo di comunicazione (Quick Module/RS485-Quick Module)
D
Ingresso con cappuccio di protezione per messa a terra opzionale
E
Presa per il connettore CA
F
Connettore femmina per il collegamento dell'Electronic Solar Switch (ESS)
