PErICOlO
Scossa elettrica per alta tensione nell'inverter.
Non aprire l'inverter.
Nell'inverter possono generarsi alte tensioni anche in assenza di tensione dall'esterno.
• L'installazione elettrica, la riparazione e l'espansione devono essere eseguiti
esclusivamente da tecnici abilitati.
• Le persone con limitate capacità fisiche e psichiche possono eseguire attività
sull'inverter solo dopo addestramento e sotto sorveglianza.
• Ai bambini è vietato giocare con l'inverter. L'inverter deve risultare inaccessibile ai
bambini.
AttENzIONE
Pericolo di ustioni in seguito a contatto con l'involucro durante il
funzionamento.
• Durante il funzionamento toccare solo il coperchio e il display.
Calo di rendimento per insufficiente dispersione termica.
• Non posizionare oggetti sull'involucro.
L'energia o la potenza dell'inverter viene indicata sul display
sotto forma di diagramma. Per impostazione predefinita viene
visualizzato l'andamento giornaliero. La colonna lampeggiante a
destra del diagramma rappresenta l'ora corrente. Se l'inverter non
immette corrente nella rete pubblica per un intervallo più lungo
(per es. di notte o in caso di moduli FV coperti di neve), viene
inserito un intervallo nell'andamento. La colonna che indica l'ora
corrente sie aggiorna automaticamente ogni 5 secondi.
Dopo 4 secondi, la colonna si spegne per 1 secondo e indica
infine il valore corrente.
Il LED verde è acceso: Funzionamento
Il LED verde lampeggia: Attendere irraggiamento sufficiente.
Il LED rosso è acceso:
Anomalia: contattare l'installatore.
Il LED blu è acceso: Comunicazione Bluetooth attiva. L'inverter può comunicare con altri
apparecchi Bluetooth di SMA dotati dello stesso NetlD.
Il LED blu lampeggia: L'inverter è stato identificato tramite l'impostazione del parametro "Ricerca
apparecchio" in Sunny Explorer.
Nei 3 campi Power, Day e Total vengono visualizzati i valori di potenza ed energia dell'inverter. I
valori visualizzati vengono aggiornati ogni 5 secondi.
Power
Potenza attualmente immessa in rete dall'inverter.
day
Energia immessa in rete nel giorno in corso. Si tratta dell'energia
erogata dal mattino, quando l'inverter entra in funzione, al momento in
cui viene letto il valore.
total
Energia complessiva immessa in rete dall'inverter durante l'intero tempo
di funzionamento.
Numero di serie
Identificazione dell'inverter mediante la targhetta d'identificazione
Coperchio dell'involucro
Display grafico
LED
Electronic Solar Switch

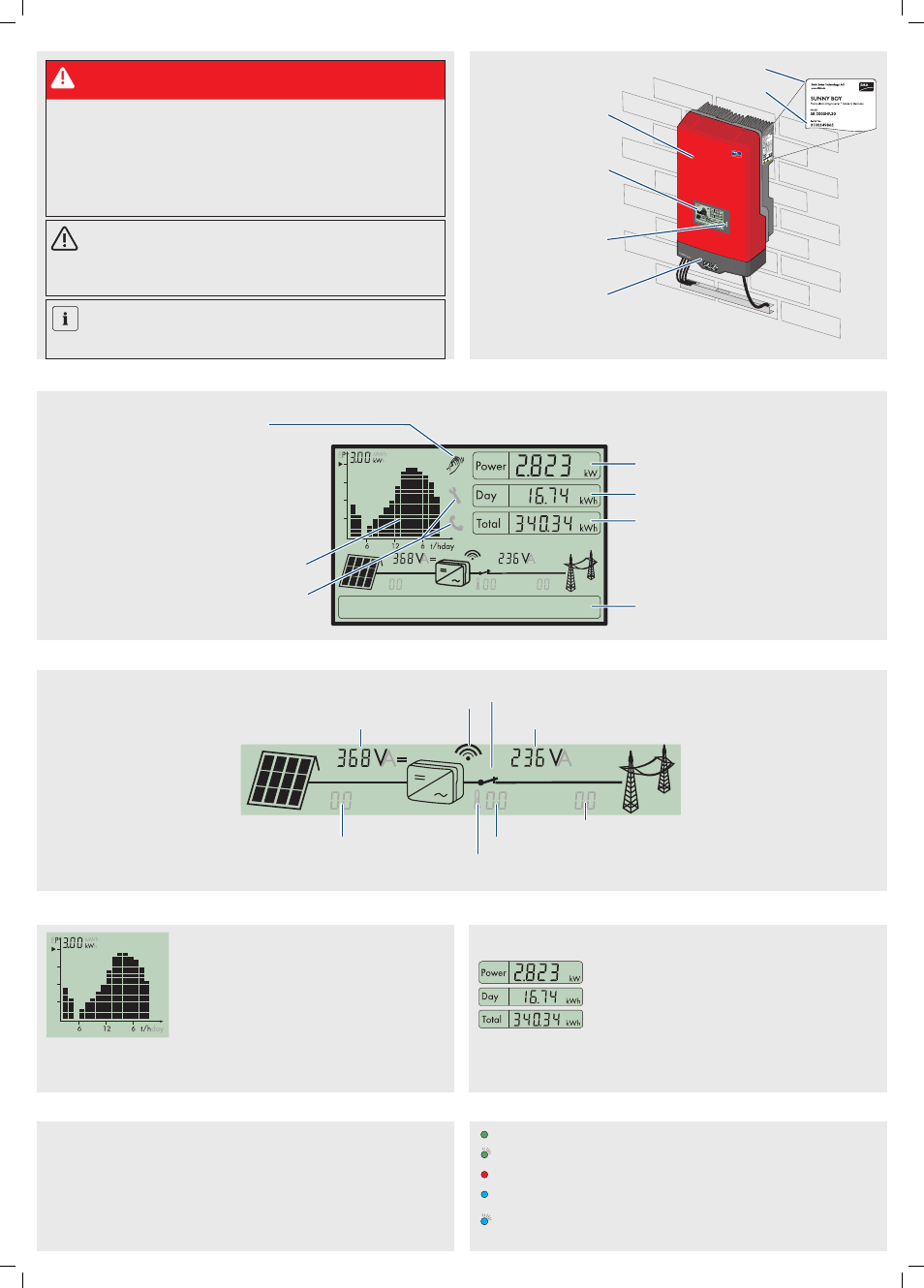

PANOrAMICA dEl PrOdOttO AVVErtENzE dI SICUrEzzA
dIAgrAMMA INdICAzIONE dEllA POtENzA
PrECISIONE dI MISUrA
I valori sul display possono discostarsi dai valori reali e non possono essere utilizzati come base per
una fatturazione ufficiale. Le grandezze rilevate dall'inverter sono necessarie per il controllo del suo
funzionamento e per la regolazione della corrente da immettere in rete. L'inverter non è dotato di un
contatore omologato ai fini della metrologia legale.
PANOrAMICA IMPIANtO
Potenza attuale
Energia giornaliera
Energia totale dall'installazione dell'inverter
Riga di testo relativa all'evento visualizzato
Rappresentazione grafica dell' energia/ potenza dell'inverter
Il display aggiorna i valori dell'impianto FV ogni 5 secondi.
Il display può essere utilizzato con un tocco delle dita.
• 1 tocco sul coperchio dell'involucro: Attivare la retroilluminazione
fra l'andamento della potenza delle ultime 16 ore d'immissione
o dei rendimenti energetici degli ultimi 16 giorni, scatto in avanti
nelle righe di testo.
• 2 tocchi consecutivi (applicabile dalla versione firmware 2.30):
l'inverter visualizza la versione firmware, il numero di serie
e la denominazione dell'inverter, Bluetooth NetID, la norma
nazionale impostata e la lingua del display.
Anomalia:
Contattare l'installatore
Interruttore aperto: nessuna immissione in rete
Interruttore chiuso: immissione in rete
Tensione di rete/ Corrente di rete
Connessione Bluetooth con altri apparecchi
Tensione FV/ Corrente FV
Codice evento rete pubblica
Codice evento generatore FV Codice evento inverter
Riduzione di potenza a causa di temperatura troppo elevata
• Nel caso in cui venga visualizzato spesso questo simbolo, contattare il tecnico abilitato.
lEd
dISPlAY grAFICO
