• Misurare le tensioni fra il terminale negativo e quello positivo.
Se si presentano contemporaneamente i seguenti risultati, nell’impianto fotovoltaico
sussiste una dispersione verso terra.
☑ Tutte le tensioni misurate sono stabili.
☑ La somma delle 2 tensioni verso il potenziale di terra corrisponde circa alla tensione
fra terminale positivo e negativo.
• In presenza di una dispersione verso terra, localizzarla ed eliminarla sulla base del
rapporto fra le 2 tensioni misurate.

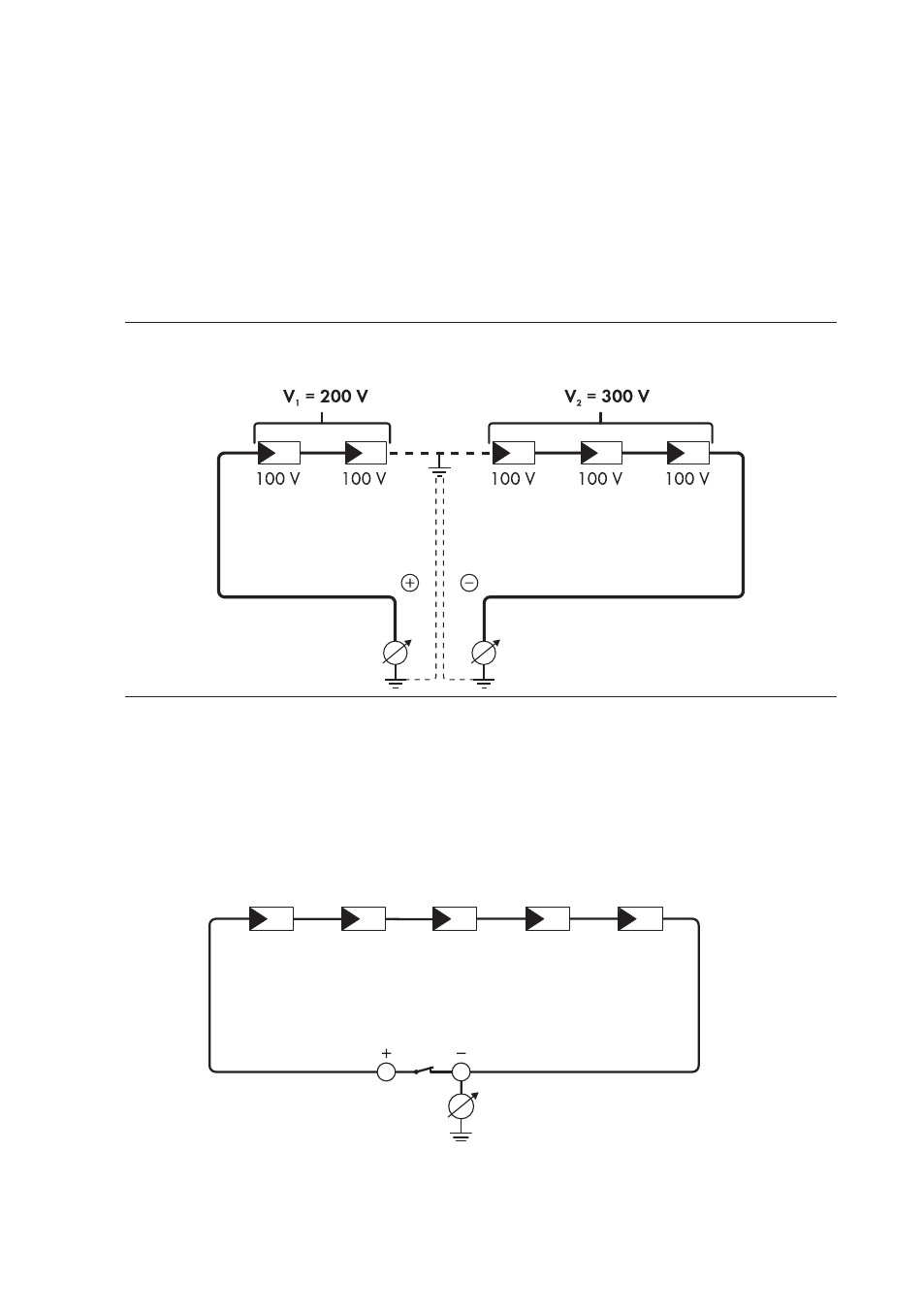

Esempio: punto di dispersione verso terra
L’esempio mostra una dispersione verso terra fra il secondo e il terzo modulo FV.
3. Se non è possibile misurare una chiara dispersione verso terra e il messaggio continua a
essere visualizzato, eseguire una misurazione della resistenza di isolamento.
4. Collegare nuovamente all’inverter le stringhe senza dispersioni verso terra e rimettere in
servizio l’inverter (v. cap. 5, pag. 23).
Verifica mediante misurazione della resistenza di isolamento
Qualora la misurazione della tensione non dia indicazioni sufficienti sulla dispersione verso terra,
la misurazione della resistenza di isolamento può fornire risultati più precisi.
Figura 1: Rappresentazione schematica della misurazione
