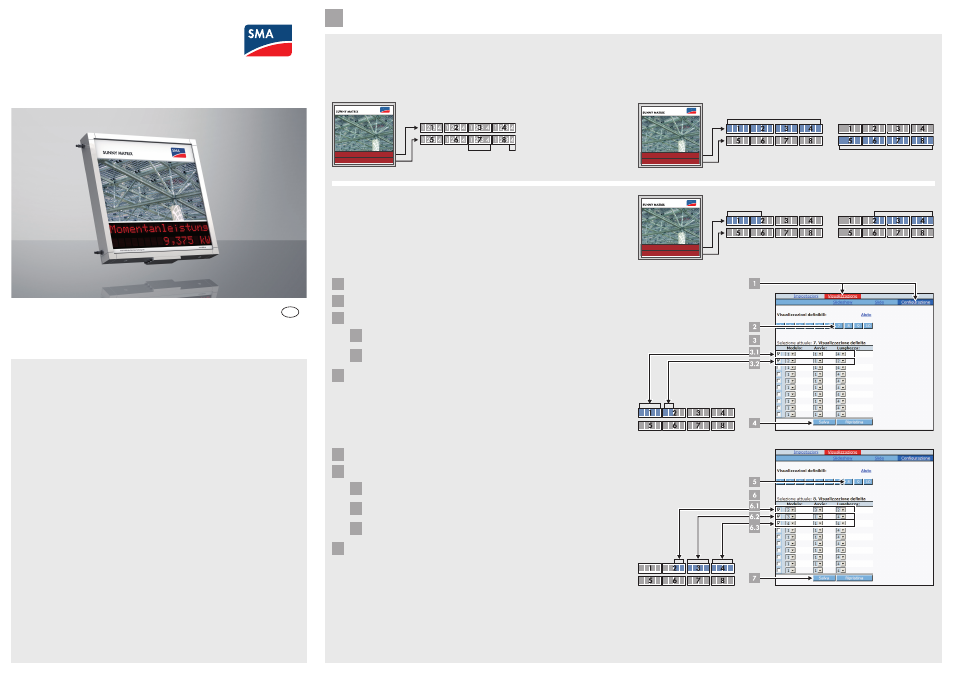

SMA MATRIX Quick Reference Guide - Manuale

Matrix_SIT103510 | 98-0040410 | Versione 1.0
Monitoraggio dell'impianto
SUNNY MATRIX
Accesso rapido - creazione di uno Slideshow
IT
Significato del campo di visualizzazione:
Un campo di visualizzazione consta di moduli nel Sunny Matrix. Un modulo è formato da 4
posti. In tutte i posti il Sunny Matrix può indicare un carattere. È possibile comporre campi di
visualizzazione di diversa lunghezza con i moduli ed i posti. Nel Sunny Matrix i moduli sono
sempre numerati da sinistra a destra e dall'alto verso il basso. La numerazione è necessaria per
la composizione dei campi di visualizzazione.
Al momento della consegna del Sunny Matrix vi sono campi di visualizzazione già predefiniti ed
annotati per Voi sul foglio di configurazione allegato.
In genere ogni riga con moduli è predefinita come campo di visualizzazione. Il seguente esempio
mostra i campi di visualizzazione normalmente predefiniti di un Sunny Matrix con 2 righe à 4
moduli ciascuna:
Definire il campo di visualizzazione (esempio):
Si devono definire i seguenti campi di visualizzazione
• Un campo di visualizzazione si deve salvare sotto [7] ed essere formato dai seguenti
moduli: Modulo 1 con posti da 1 a 4, Modulo 2 con posti 1 e 2.
• Un campo di visualizzazione si deve salvare sotto [8] ed essere formato dai seguenti
moduli: Modulo 2 con posti da 3 a 4, Modulo 3 con posti da 1 a 4, Modulo 4 con posti da
1 a 4.
1 Selezionare Visualizzazione > Configurazione.
2 Nel campo "Visualizzazioni definibili" selezionare [7].
3 Definire il campo di visualizzazione:
3.1
Attivare primo campo di selezione e selezionare le seguenti impostazioni nei
corrispondenti elenchi a discesa: "Modulo" 1, "Avvio" 1, "Lunghezza" 4.
3.2
Attivare altri campi di selezione e selezionare le seguenti impostazioni nei
corrispondenti elenchi a discesa: "Modulo" 2, "Avvio" 1, "Lunghezza" 2.
4 Selezionare [Salva].
5 Nel campo "Visualizzazioni definibili" selezionare [8].
6 Definire il campo di visualizzazione:
6.1 Attivare altri campi di selezione e selezionare le seguenti impostazioni nei
corrispondenti elenchi a discesa: "Modulo" 2, "Avvio" 3, "Lunghezza" 2.
6.2 Attivare altri campi di selezione e selezionare le seguenti impostazioni nei
corrispondenti elenchi a discesa: "Modulo" 3, "Avvio" 1, "Lunghezza" 4.
6.3 Attivare altri campi di selezione e selezionare le seguenti impostazioni nei
corrispondenti elenchi a discesa: "Modulo" 4, "Avvio" 1, "Lunghezza" 4.
7 Selezionare [Salva].
SMA Italia S.r.l.
Milano Business Park
Via dei Missaglia 97
20141 Milano
Tel. +39 02 89347 299
Fax +39 02 89347 201
[email protected]
www.SMA-Italia.com
In caso di problemi tecnici con i nostri prodotti si prega di rivolgersi al Servizio assistenza
tecnica SMA. Per poter essere d'aiuto, necessitiamo dei seguenti dati:
• Tipo di inverter
• Tipo di interfaccia di comunicazione fra Sunny WebBox e inverter
• Versione firmware del Sunny Matrix
• Numero di serie della scheda di controllo del Sunny Matrix
• Numero di serie del Sunny Matrix
CoNTATTo
DEFINIRE CAMPI DI VISUALIZZAZIoNE
A
Numerazione dei moduli e dei posti:
Modulo
Campo di visualizzazione [1]
Campo di visualizzazione [7]
Campo di visualizzazione [2]
Campo di visualizzazione [8]
Posizione
