SMA Solar Technology AG Montaggio
Istruzioni per l’uso SMatrix-BIT095014 21

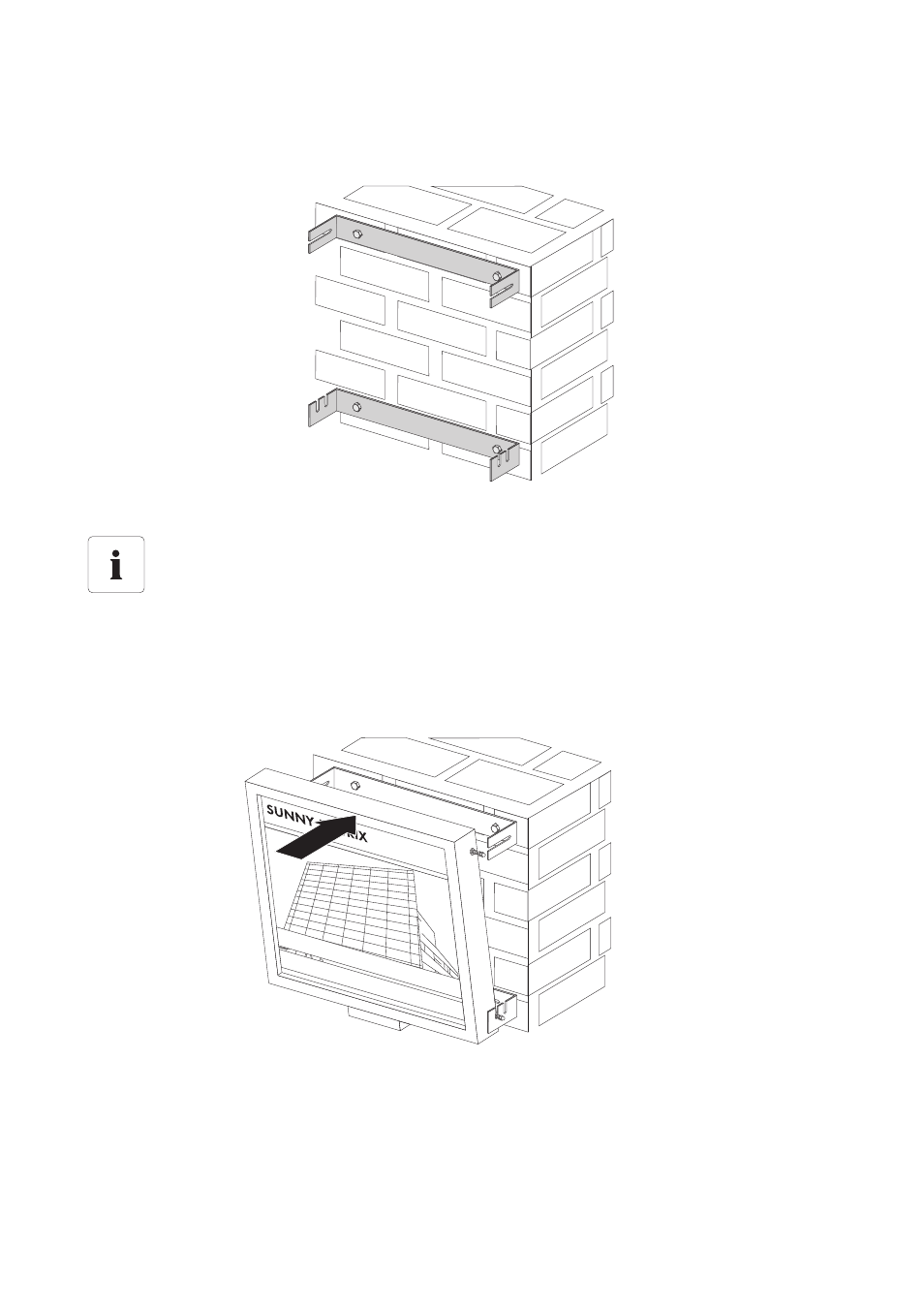

6. Fissare le staffe con le viti alla parete. Montare la staffa con 2 tacche per lato in basso. Montare
la staffa con 1 tacca per lato in alto.
Fissaggio del Sunny Matrix alle staffe
Le staffe hanno delle tacche che permettono di fissare il Sunny Matrix perpendicolarmente alla parete
oppure in posizione inclinata in avanti o all'indietro.
7. Agganciare i tiranti a vite del Sunny Matrix nella tacca desiderata della staffa inferiore e infilarli
nella staffa superiore. Tenere fermo il Sunny Matrix fino alla fine del montaggio.
8. Serrare i dadi ciechi dei 4 tiranti a vite.
9. Controllare se il Sunny Matrix è stabilmente fissato nelle staffe o se si sposta. Eventualmente
stringere ulteriormente i dadi ciechi.
☑ Il montaggio del Sunny Matrix è concluso.
A partire da qui il montaggio può essere eseguito solo da 2 persone.
