SMA BLUETOOTH REPEATER - Manuale (Pagina 14)

Montaggio SMA Solar Technology AG
14 BTREPIN-IA-IIT100211 Istruzioni per l’installazione
• Posizionare SMA Bluetooth Repeater in un altro punto e controllare nuovamente la qualità
del collegamento.
• In caso di necessità utilizzare altri SMA Bluetooth Repeater.
5.2 Montaggio a parete di SMA Bluetooth Repeater
Accessori necessari per il montaggio:
• 1 supporto
• 1 vite
• 1 tassello

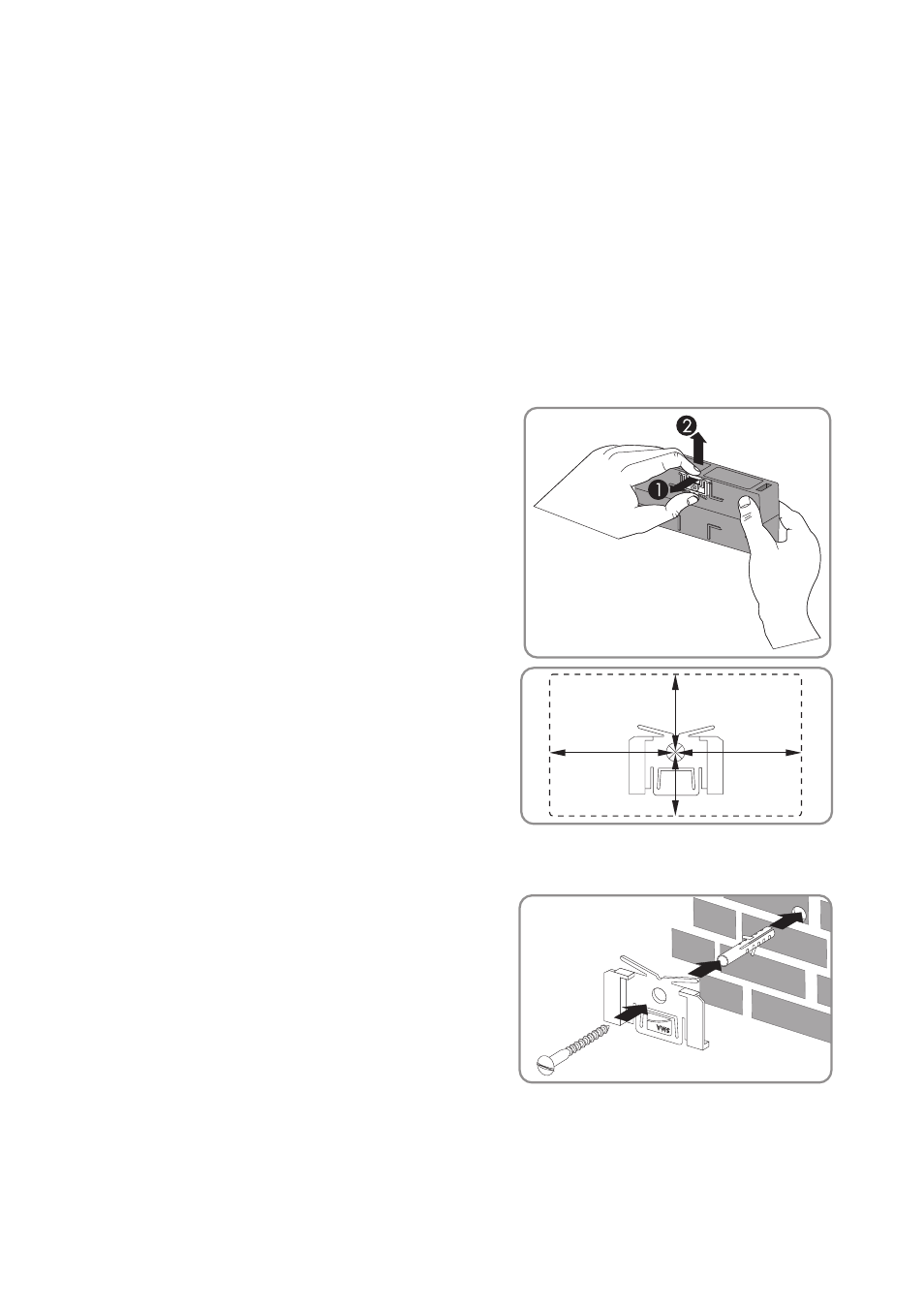

1. Rimuovere il supporto dalla guida sul lato
posteriore di SMA Bluetooth Repeater. Sollevare il
supporto sulla linguetta e premere contro la guida.
2. Contrassegnare il foro da praticare. Nel farlo
tenere conto delle distanze tra foro da praticare e
pareti dell'involucro.
3. Praticare un foro con 6 mm di diametro nel punto
contrassegnato.
4. Fissare il supporto alla parete con tassello e vite.
Nel farlo orientare il supporto in modo tale che
entrambe le punte siano orientate verso l'alto e
che il logo SMA si trovi sul davanti.
15 mm
60 mm
70 mm 70 mm
