Electronic Solar Switch (ESS) SMA Technologie AG
8 ESS-BIT074812 Istruzioni per l’uso
3 Electronic Solar Switch (ESS)
Con l’Electronic Solar Switch, è possibile scollegare l’inverter in tre fasi:
1.
stacco della CA.
2. Estrazione dell’Electronic Solar Switch
3. Stacco del connettore CC.
Con l’Electronic Solar Switch inserito, durante lo stacco del connettore CC, si può ge-
nerare un arco voltaico, potenzialmente pericoloso per le persone e per i collegamenti
dell’inverter. Le modalità di stacco della CC saranno descritte nel capitolo 4 “Utilizzo
dell’Electronic Solar Switch” (pagina 10).

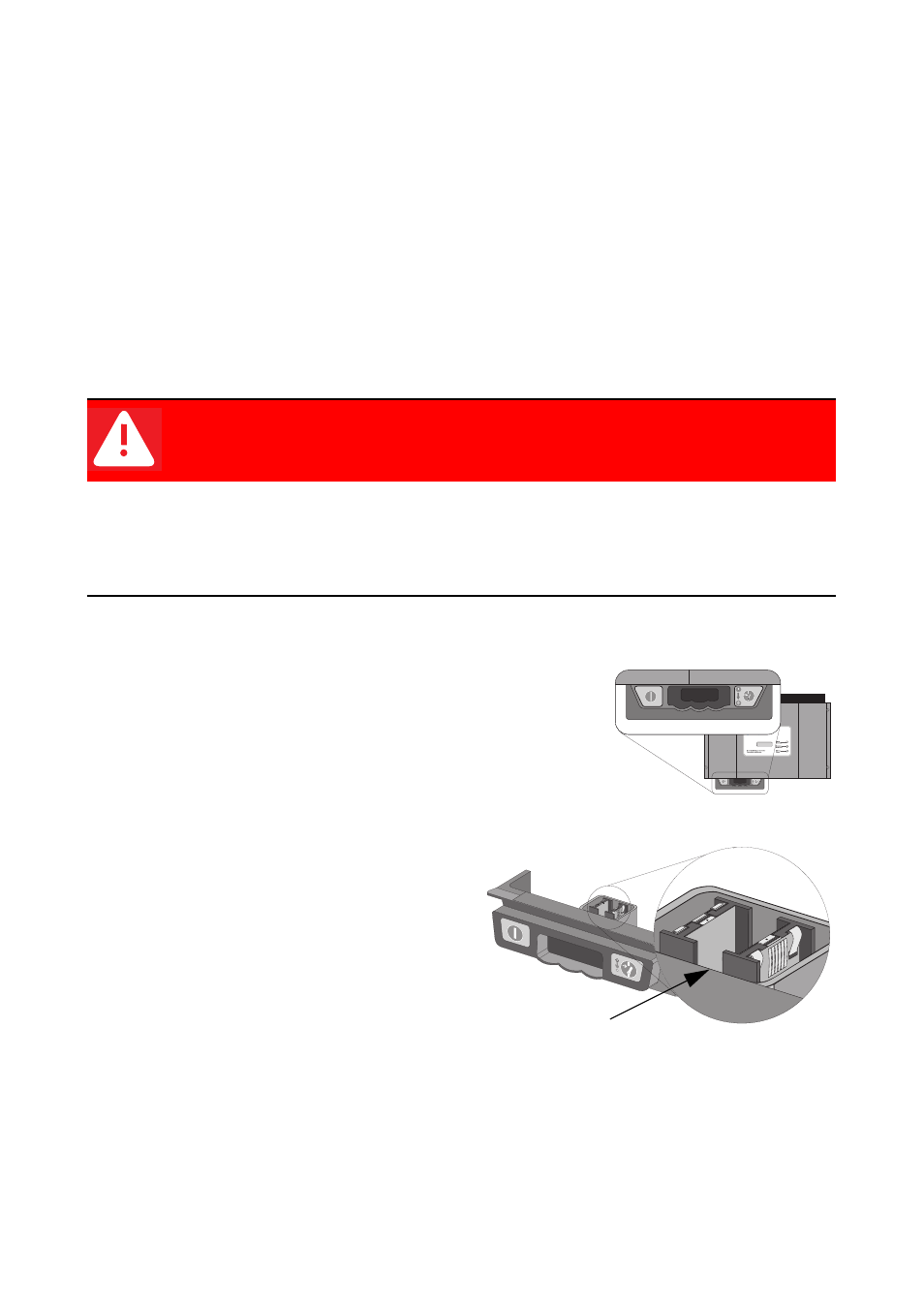

3.1 Struttura
L’Electronic Solar Switch è composto da una maniglia sulla
parte inferiore dell’inverter e da un complessivo all’interno
dell’inverter.
Sulla parte inferiore dell’inverter è posizionata una mani-
glia, che copre il connettore del generatore solare.
All’interno della maniglia si trova un con-
nettore. Il connettore è visibile soltanto
quando l’Electronic Solar Switch è estrat-
to.
Il connettore è fissato in modo flottante
alla maniglia, perchè durante l’estrazione
dall’inverter la maniglia non rimanga in-
castrata.
PERICOLO!
Pericolo di morte da folgorazione.
La separazione sicura dal generatore solare è garantita solo dopo avere
estratto l’Electronic Solar Switch e staccato tutti i connettori CC.
•
Staccare tutti i connettori CC immediatamente dopo avere estratto
l’Electronic Solar Switch.
Maniglia dell’Electronic Solar Switch
Connettore
