SI-COMSMA-MO-02-IXX121010

SMA Solar Technology AG

3. Utilizzando la vite, avvitare con cautela

SI-COMSMA.BG1 al bullone distanziatore

(coppia: 0,5 Nm).

4. Collegare RS485 (v. le istruzioni per l'installazione

dell'inverter a isola).

3. Chiudere l'inverter di rete ad isola. Nel farlo, assi-

curarsi che le aperture dell'involucro non usate per

i cavi dati RJ45 vengano chiuse con delle boccole

(v. le istruzioni per l'installazione dell'inverter ad

isola).

• Provvedere ad uno smaltimento di

SI-COMSMA.BG1 conforme alle norme di rotta-

mazione previste per componenti elettronici.

oppure
Rispedire a proprie spese SI-COMSMA.BG1 a

SMA Solar Technology AG. Contrassegnare la

confezione con la nota "ZUR ENTSORGUNG"

("DA SMALTIRE").

Comunicazione

Caratteristiche meccaniche

SMA Italia S.r.l.

Milano Business Park Edificio B2
Via dei Missaglia 97
20142 Milano
Tel. +39 02 8934 7200
Fax +39 02 8934 7201
[email protected]
www.SMA-Italia.com

Le informazioni contenute in questa documentazione sono proprietà

di SMA Solar Technology AG. La pubblicazione, completa o

parziale, necessita dell'autorizzazione scritta di SMA Solar

Technology AG. La riproduzione per scopi interni all'azienda,

destinata alla valutazione del prodotto o al suo corretto utilizzo, è

consentita e non è soggetta all'obbligo del previo consenso.

Marchio

Tutti i marchi sono validi, anche se non sono contrassegnati

separatamente. L'assenza di contrassegno non significa che un

prodotto o un marchio non siano registrati.
Il marchio denominativo e il logo Bluetooth

sono marchi registrati di

proprietà di Bluetooth SIG, Inc; il loro utilizzo da parte di SMA

Technology AG è autorizzato con licenza.
© 2004 - 2012 SMA Solar Technology AG. Tutti i diritti sono

riservati.

Σετ μεταγενέστερης εγκατάστασης

SI-COMSMA-NR

Οδηγίες εγκατάστασης

Τομέας ισχύος
Το παρόν έγγραφο ισχύει για το σετ μεταγενέστερης

εγκατάστασης SI-COMSMA-NR.

Σε ποιους απευθύνεται
Το έγγραφο αυτό απευθύνεται σε ειδικευμένο

προσωπικό. Οι εργασίες που περιγράφονται στο

παρόν έγγραφο, επιτρέπεται να εκτελούνται

αποκλειστικά από προσωπικό που διαθέτει τα

παρακάτω προσόντα:
• Κατάρτιση σε συστήματα αυτόνομων δικτύων της

SMA Solar Technology AG

• Κατάρτιση στην αντιμετώπιση κινδύνων κατά την

εγκατάσταση και το χειρισμό ηλεκτρικών συσκευών

και συσσωρευτών

• Εκπαίδευση για την εγκατάσταση και τη θέση σε

λειτουργία ηλεκτρικών συσκευών

• Γνώση και τήρηση των προτύπων και των οδηγιών

που ισχύουν επιτόπου

• Γνώση και τήρηση των παρόντων εγγράφων με

όλες τις υποδείξεις ασφαλείας

Ονοματολογία
Στο παρόν έγγραφο, ο μετατροπέας Sunny Island

χαρακτηρίζεται ως μετατροπέας αυτόνομων δικτύων.

Με το σετ μεταγενέστερης εγκατάστασης

SI-COMSMA-NR

επεκτείνετε

τις

διεπαφές

επικοινωνίας των μετατροπέων αυτόνομου δικτύου

SI 8.0H /6.0H με την επικοινωνία με προϊόντα

επικοινωνίας SMA και μετατροπείς SMA μέσω

RS485. Κάθε άλλη χρήση μπορεί να προκαλέσει

υλικές ζημίες. Για λόγους ασφαλείας απαγορεύεται η

μετατροπή του προϊόντος ή η προσθήκη

εξαρτημάτων, τα οποία δεν είναι εγκεκριμένα για το

προϊόν αυτό ή δεν διατίθενται από την SMA Solar

Technology AG. Τα συνοδευτικά έγγραφα

τεκμηρίωσης αποτελούν μέρος του προϊόντος.
• Μελετήστε και τηρείτε τα έγγραφα τεκμηρίωσης.
• Φυλάσσετε τα έγγραφα τεκμηρίωσης σε ανά πάσα

στιγμή προσβάσιμο μέρος.

Ελέγξτε τον εξοπλισμό που παραλάβατε, ως προς την

πληρότητά του καθώς και για εμφανείς εξωτερικές

ζημιές. Σε περίπτωση που ο εξοπλισμός που

παραλάβατε δεν είναι πλήρης ή εντοπίσετε ζημιές,

επικοινωνήστε με τον προμηθευτή σας.
• 1 SI-COMSMA.BG1
• 1 λευκό καλώδιο δεδομένων RJ45 με 3 ανοικτούς

κλώνους

• 1 γκρι καλώδιο δεδομένων RJ45, 5 m
• 1 αντίσταση τερματισμού, συνδεδεμένη από το

εργοστάσιο στο σετ SI-COMSMA.BG1

• 1 βίδα
• 1 εγχειρίδιο οδηγιών εγκατάστασης

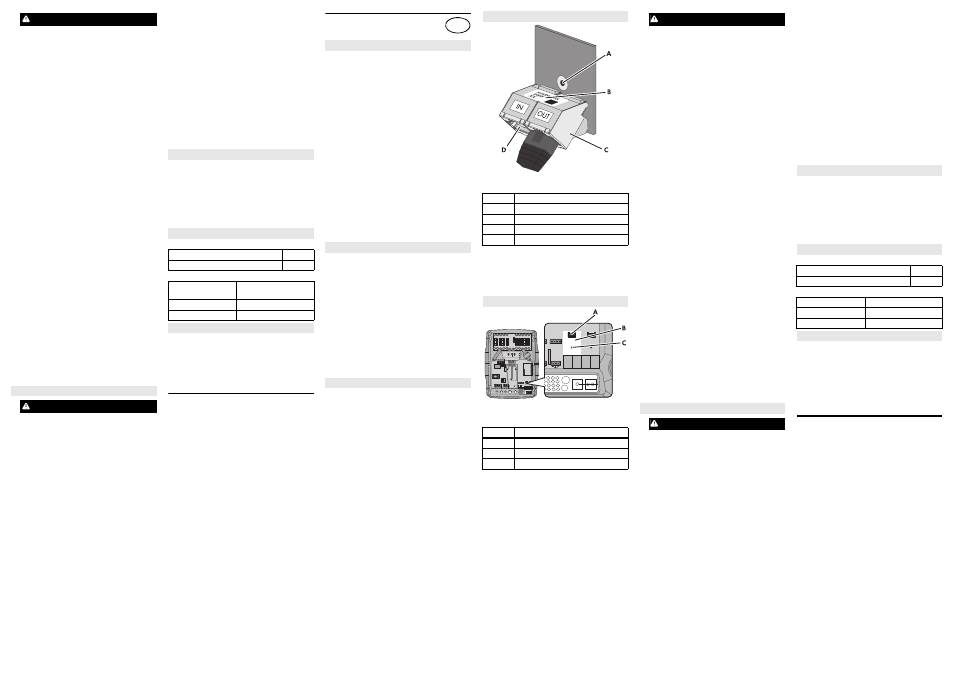

Εικόνα 1:

Δομή του σετ SI-COMSMA.BG1

Τα στοιχεία της πινακίδας τύπου σας παρέχουν

υποστήριξη για την ασφαλή χρήση του σετ

SI-COMSMA.BG1 και για ερωτήσεις που απευθύνετε

στη γραμμή εξυπηρέτησης SMA Service Line. Η

πινακίδα τύπου πρέπει να είναι μόνιμα τοποθετημένη

στο σετ SI-COMSMA.BG1.

Εικόνα 2:

Σημείο εγκατάστασης και σύνδεση του σετ
SI-COMSMA.BG1

3. Βιδώστε με προσοχή το σετ SI-COMSMA.BG1 με

τη βίδα στον αποστάτη (ροπή σύσφιξης: 0,5 Nm).

4. Συνδέστε τη διεπαφή RS485 (βλ. οδηγίες

εγκατάστασης του μετατροπέα αυτόνομων

δικτύων).

3. Κλείστε το μετατροπέα αυτόνομων δικτύων. Κατά

τη διαδικασία αυτή σφραγίστε τα ανοίγματα του

περιβλήματος για τα καλώδια δεδομένων RJ45

που δεν χρειάζονται, με χιτώνια καλωδίου (βλ.

οδηγίες εγκατάστασης του μετατροπέα αυτόνομων

δικτύων).

• Διαθέστε το σετ SI-COMSMA.BG1 σύμφωνα με

τους επιτόπου ισχύοντες κανονισμούς διάθεσης

για τον άχρηστο ηλεκτρονικό εξοπλισμό.

Ή
Επιστρέψτε το σετ SI-COMSMA.BG1 με δική σας

δαπάνη στην SMA Solar Technology AG. Προς το

σκοπό επισημαίνετε τη συσκευασία με την ένδειξη

«ZUR ENTSORGUNG» (ΠΡΟΣ ΔΙΑΘΕΣΗ).

Επικοινωνία

Μηχανικά μεγέθη

SMA Hellas AE
V. Tsitsani 102
16675 Glyfada
Athens, Greece
Tel. +30 210 9856 666
Fax +30 210 9856 670
[email protected]
www.SMA-Hellas.com

Οι πληροφορίες που περιλαμβάνονται στα παρόντα έγγραφα

αποτελούν ιδιοκτησία της εταιρείας SMA Solar Technology AG. Η

δημοσίευση, εξ ολοκλήρου ή αποσπασματική, προϋποθέτει την

έγγραφη έγκριση της εταιρείας SMA Solar Technology AG. Η εντός

της επιχείρησης αναπαραγωγή που προορίζεται για την αξιολόγηση

του προϊόντος ή την ενδεδειγμένη χρήση, επιτρέπεται και δεν χρήζει

αδείας.

Εμπορικά σήματα

Όλα τα εμπορικά σήματα αναγνωρίζονται, ακόμη και όταν δεν

επισημαίνονται ξεχωριστά. Η απουσία επισήμανσης δεν συνεπάγεται

ότι ένα προϊόν ή σήμα δεν είναι κατοχυρωμένο.
Ο διακριτικός τίτλος και τα λογότυπα Bluetooth

είναι κατατεθέντα

εμπορικά σήματα της εταιρείας Bluetooth SIG, Inc. και κάθε χρήση

αυτών των σημάτων από την SMA Solar Technology AG γίνεται

κατόπιν αδείας.
© 2004 έως 2012 SMA Solar Technology AG. Με επιφύλαξη

παντός δικαιώματος.

AVVERTENZA

Pericolo di morte per tensioni elevate
Nel sistema ad isola e nell'inverter di rete ad isola

sono presenti tensioni elevate. L'inverter di rete ad

isola può partire autonomamente dalla modalità

di stand-by.
• Disattivare o disinserire i componenti nella se-

quenza indicata:
– Inverter ad isola
– Tutti gli utilizzatori, le sorgenti CA, le sor-

genti energetiche esterne e le sorgenti CC

– Nelle distribuzioni secondarie, l'interruttore

automatico per sorgenti CA e la sorgente

energetica esterna

– Sezionatore di carico dei BatFuse

• Assicurare l'apparecchio contro i reinserimenti

accidentali.

• Aprire il coperchio dell'involucro dell'inverter

ad isola e controllare l'assenza di tensione.

• Collegare a terra e cortocircuitare i conduttori

CA.

• Coprire o proteggere altre parti vicine sotto

tensione.

2. AVVISO

Danneggiamento irreparabile di

SI-COMSMA.BG1 a causa di un montaggio

improprio
• Scaricare la propria carica elettrostatica prima

di toccare un componente.

• Posizionare SI-COMSMA.BG1 in verticale so-

pra il connettore dell'interfaccia SIComSma si-

nistra. Nel farlo, posizionare il foro di fissaggio

sul bullone distanziatore.

• Mettere SI-COMSMA.BG1 sul connettore di

collegamento e premere uniformemente eserci-

tando una leggera pressione. In questo modo

si evita di danneggiare i pin nel connettore di

collegamento di SI-COMSMA.BG1.

Smontaggio di SI-COMSMA.BG1

AVVERTENZA

Pericolo di morte per tensioni elevate
Nel sistema ad isola e nell'inverter di rete ad isola

sono presenti tensioni elevate. L'inverter di rete ad

isola può partire autonomamente dalla modalità

di stand-by.
• Disattivare o disinserire i componenti nella se-

quenza indicata:
– Inverter ad isola
– Tutti gli utilizzatori, le sorgenti CA, le sor-

genti energetiche esterne e le sorgenti CC

– Nelle distribuzioni secondarie, l'interruttore

automatico per sorgenti CA e la sorgente

energetica esterna

– Sezionatore di carico dei BatFuse

• Assicurare l'apparecchio contro i reinserimenti

accidentali.

• Aprire il coperchio dell'involucro dell'inverter

ad isola e controllare l'assenza di tensione.

• Collegare a terra e cortocircuitare i conduttori

CA.

• Coprire o proteggere altre parti vicine sotto

tensione.

2. AVVISO

Danneggiamento irreparabile di

SI-COM-SMA.BG1 a causa di uno

smontaggio improprio
• Scaricare la propria carica elettrostatica prima

di toccare un componente.

• Rimuovere tutti i cavi da SI-COMSMA.BG1.
• Allentare la vite e rimuoverla.
• Rimuovere SI-COMSMA.BG1 in verticale dal

connettore di collegamento. Nel farlo, non in-

clinare SI-COMSMA.BG1.

Smaltimento di SI-COMSMA.BG1

Dati tecnici

Interfaccia di comunicazione

RS485

Portata di comunicazione massima

1 200 m

Larghezza x altezza x

profondità

33 mm x 62 mm x

34 mm

Peso

23,8 g

Luogo di installazione SI 8.0H e SI 6.0H

Contatto

Υποδείξεις που αφορούν στο παρόν έγγραφο

Προβλεπόμενη χρήση

Παραδιδόμενος εξοπλισμός

Περιγραφή προϊόντος

Θέση

Ονομασία

Οπή στερέωσης

Πινακίδα τύπου

Υποδοχή ComSmaOut

Υποδοχή ComSmaIn

Εγκατάσταση του σετ SI-COMSMA.BG1

Θέση

Ονομασία

Βύσμα σύνδεσης

Υποδοχή σύνδεσης διεπαφής SIComSma

Αποστάτης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για τη ζωή από υψηλές τάσεις
Στο αυτόνομο δίκτυο και στο μετατροπέα

αυτόνομων δικτύων επικρατούν υψηλές τάσεις.

Ο μετατροπέας αυτόνομων δικτύων μπορεί να

εκκινηθεί αυτόματα από την κατάσταση

αναμονής.

• Απενεργοποιείτε ή απομονώνετε από την

παροχή τάσης τα στοιχεία με την

προκαθορισμένη σειρά:

– το μετατροπέα αυτόνομων δικτύων

– όλους τους ηλεκτρικούς καταναλωτές, τις

πηγές AC, τις εξωτερικές πηγές ενέργειας

και τις πηγές DC

– στους υποδιανομείς, τους διακόπτες

προστασίας αγωγών για πηγές AC και την

εξωτερική πηγή ενέργειας

– τον αποζεύκτη φορτίου της μονάδας

BatFuse

• Ασφαλίζετε ώστε να αποκλείεται η

επανενεργοποίηση.

• Ανοίξτε το καπάκι του περιβλήματος του

μετατροπέα

αυτόνομων

δικτύων

και

εξακριβώστε ότι δεν επικρατεί τάση.

• Γειώστε και βραχυκυκλώστε τους αγωγούς AC.

• Καλύψτε ή περιφράξτε τα παρακείμενα

εξαρτήματα υπό τάση.

2. ΠΡΟΣΟΧΗ

Καταστροφή του σετ SI-COMSMA.BG1

εξαιτίας εσφαλμένης εγκατάστασης
• Γειώστε το σώμα σας, προτού αγγίξετε κάποιο

εξάρτημα.

• Ευθυγραμμίστε κατακόρυφα το σετ

SI-COMSMA.BG1 επάνω από την αριστερή

υποδοχή σύνδεσης διεπαφής SIComSma.

Προς το σκοπό αυτό τοποθετήστε την οπή

στερέωσης επάνω από τον αποστάτη.

• Τοποθετήστε το σετ SI-COMSMA.BG1 στο

βύσμα σύνδεσης και πιέστε το ελαφρά και

ομοιόμορφα. Κατ' αυτόν τον τρόπο δεν

προκαλούνται ζημίες στις ακίδες του βύσματος

σύνδεσης του σετ SI-COMSMA.BG1.

Αφαίρεση του σετ SI-COMSMA.BG1
