SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione PModul-IIT094510 9
4.3 Consigli per la scelta dei cavi
Se è necessario sostituire il cavo in dotazione, il nuovo cavo deve presentare i seguenti requisiti:
• Diametro esterno: almeno 6,5 mm, massimo 8 mm
• Numero dei fili e sezione: almeno 2 x 0,5 mm
2
, massimo 2 x 2,5 mm
2
• Resistenza ai raggi UV (necessaria solo per posa all'esterno)
• Il cavo dal Power Modul all'utenza non deve superare una lunghezza di 10 m.
Preparazione del nuovo cavo

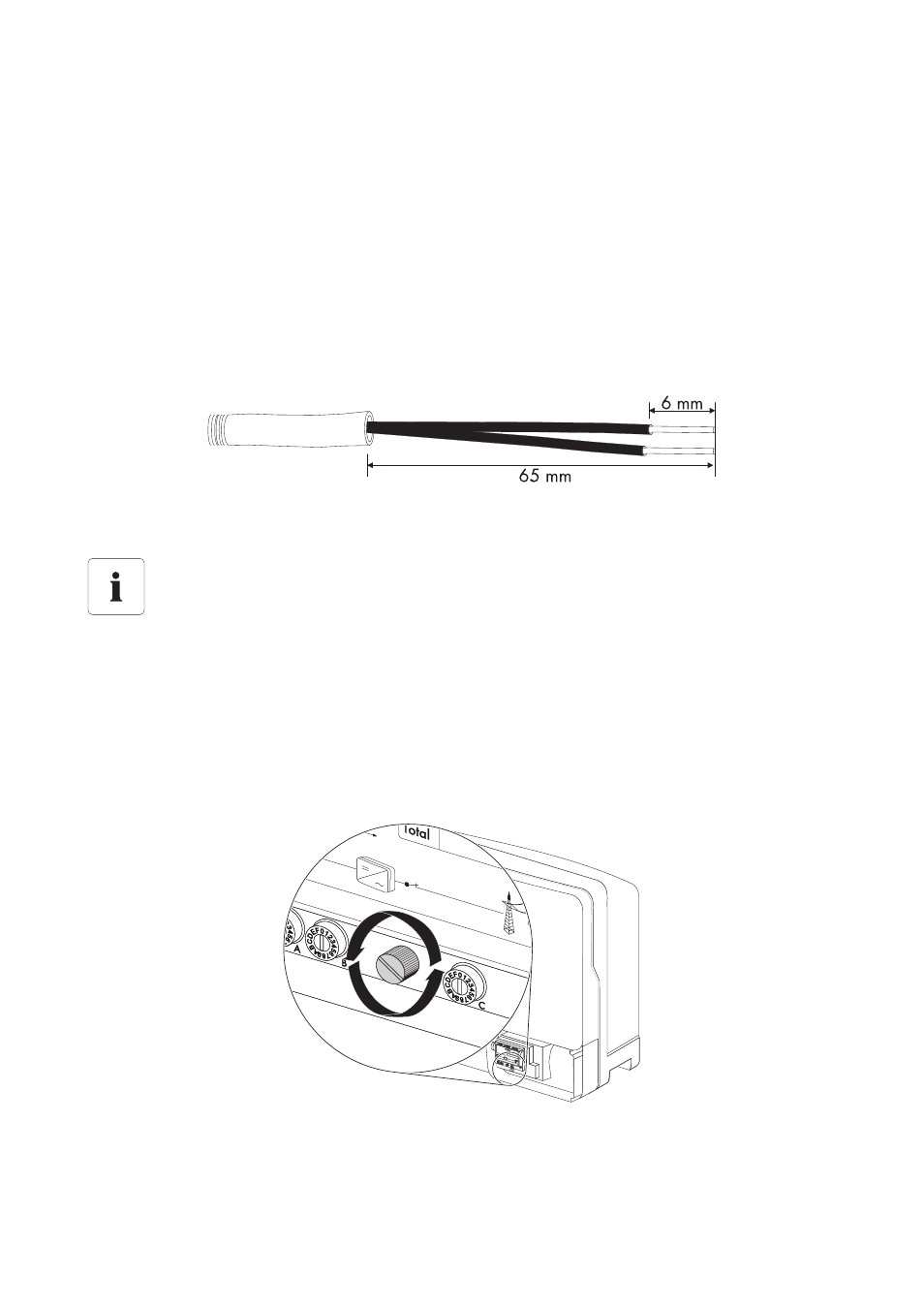

Preparare il nuovo cavo come illustrato dalla figura.
4.4 Montaggio del Power Modul nell'inverter
1. Aprire l'inverter come descritto nelle rispettive istruzioni per l'installazione.
2. Svitare la vite del display finché è possibile sollevarlo. Sollevare il display fino a quando non
scatta in posizione.
In caso di impiego della comunicazione RS485 non è possibile montare il Power
Modul.
Il Power Modul viene montato sullo slot per moduli. Lo slot può essere occupato con un
solo modulo. Se è già stato montato il modulo di comunicazione RS485 (DM-485CB-10),
si deve decidere per 1 modulo. Se si desidera montare il Power Modul, prima si deve
smontare il modulo di comunicazione RS485.
