3 Descrizione del prodotto SMA Solar Technology AG
14 SMC9-11TLRP-BA-it-30 Istruzioni per l’uso
3.4 Display e LED
Il display e i LED dell’inverter, posti sul coperchio dell’involucro, segnalano la condizione di
funzionamento dell’inverter.

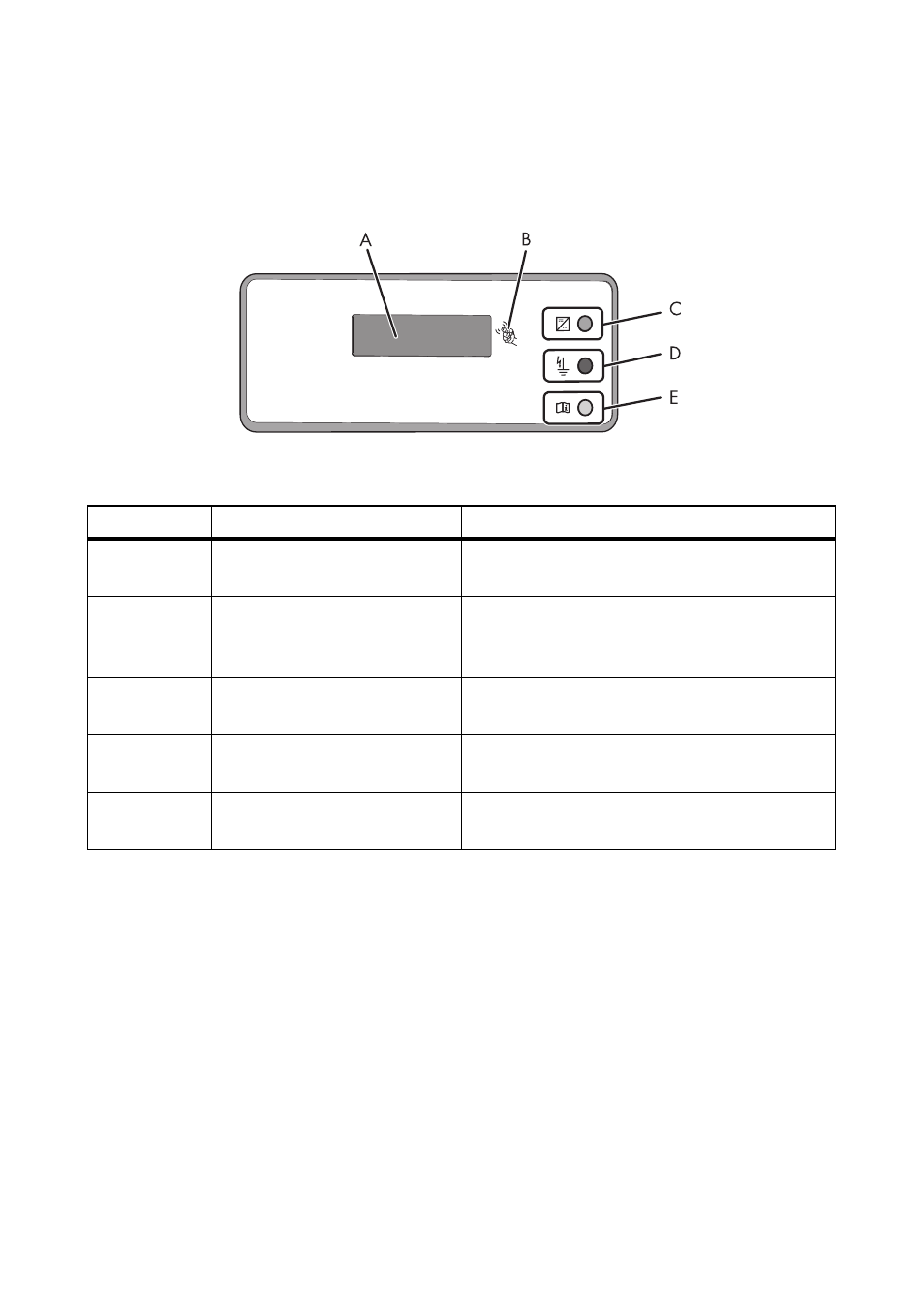

Figura 4: Struttura del campo di visualizzazione
Il display visualizza gli attuali dati di funzionamento dell’inverter (ad es. stato, potenza, tensione
d’ingresso), nonché gli errori o i guasti.
I LED segnalano la condizione di funzionamento e chiariscono i messaggi sul display tramite diversi
segnali LED (v. cap. 5 "Segnali LED", pagina 18).
Posizione Denominazione Significato
A Display Display di testo a cristalli liquidi a 2 righe per la
visualizzazione dei dati di funzionamento.
B Simbolo del tocco Il display può essere comandato con un tocco
delle dita (v. cap. 4.1 "Comando del
display", pagina 16).
C LED verde Segnala la condizione di funzionamento
dell’inverter.
D LED rosso Segnala una dispersione verso terra oppure il
guasto di un varistore o di un fusibile di stringa.
E LED giallo Segnala un errore o un’anomalia. Per eliminare
l’errore o l’anomalia, leggere le istruzioni.
