7 Sostituzione dei varistori

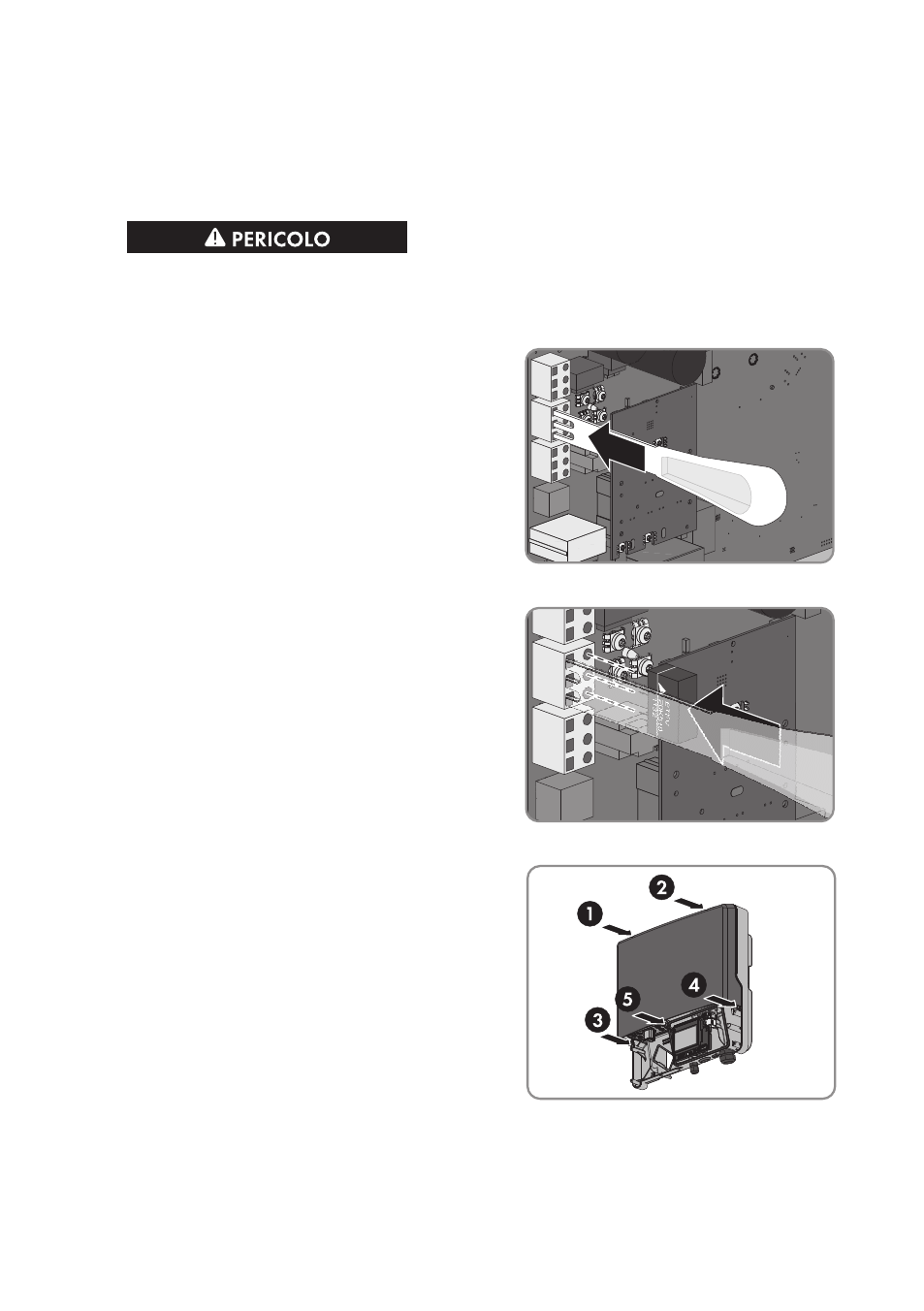

Sostituire ciascun varistore tramite la seguente procedura.
Procedura:
1.
Pericolo di morte per alta tensione
• Disinserire l’inverter (v. cap. 2.2, pag. 7).
2. Allentare le viti del coperchio superiore dell’involucro con una brugola da 4 e rimuoverlo.
3. Infilare l’attrezzo di inserimento nei contatti della
morsettiera.
4. Estrarre il varistore dalla morsettiera.
5. Inserire il nuovo varistore nella morsettiera, La
scritta sul varistore deve essere rivolta a sinistra,
verso l’involucro.
6. Estrarre l’attrezzo di inserimento dai contatti dalla morsettiera.
7. Appoggiare il coperchio superiore dell’involucro
con le 5 viti e le rondelle sull’involucro stesso e
serrarle con una brugola da 4 nella sequenza
1-5 (coppia: 6 Nm ± 0,3 Nm). I denti delle
rondelle devono essere rivolti verso il coperchio
dell’involucro.
8. Rimettere in servizio l’inverter (v. cap. 8, pag. 27).
