6.2 Panoramica del campo di collegamento
6.2.1 Vista dal basso

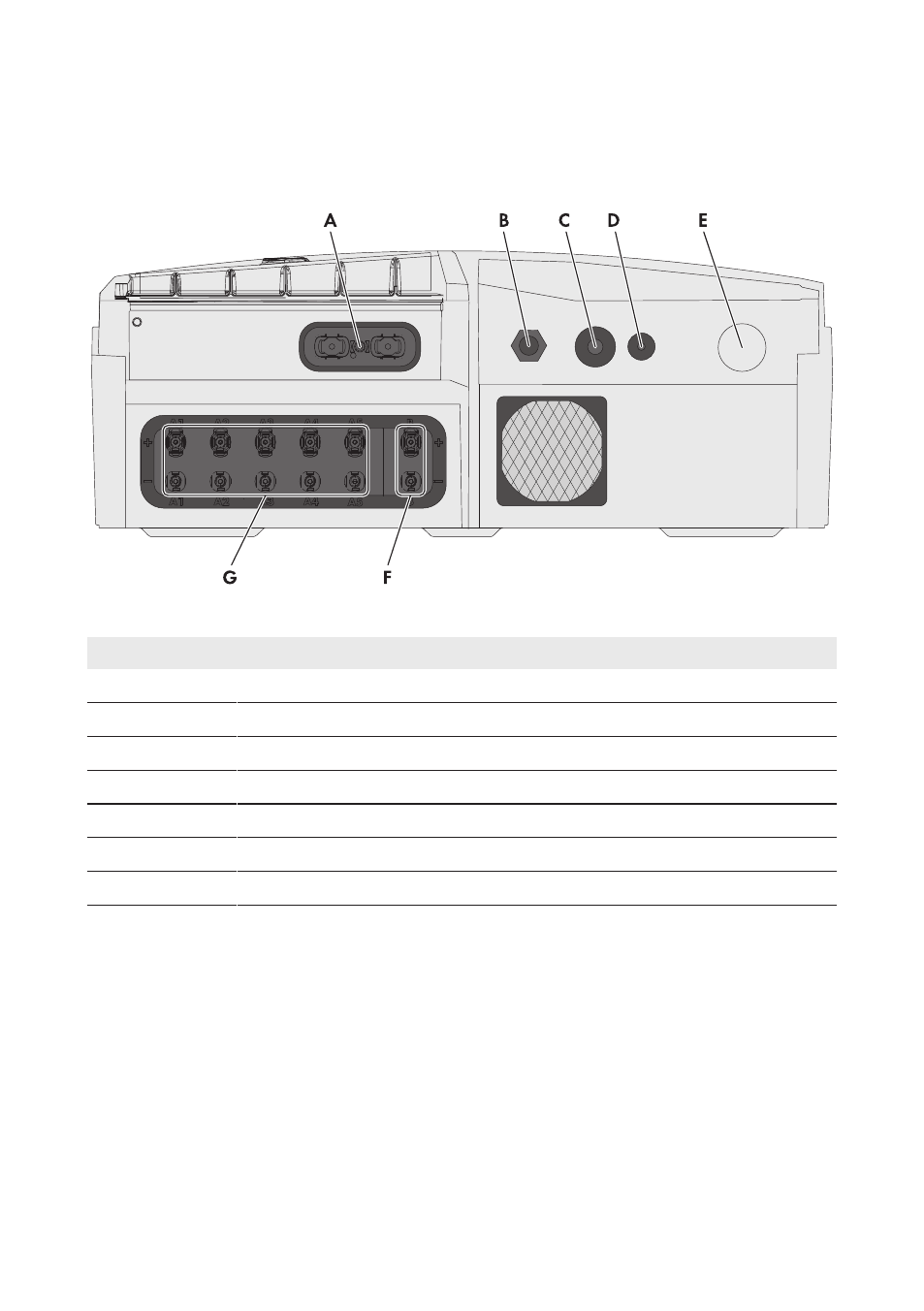

Figura 5: Punti di collegamento e aperture sul fondo dell’inverter
Posizione Denominazione
A Presa per il collegamento del sezionatore ESS
B Pressacavo M20x1,5 per il cavo di collegamento del relè multifunzione
C Apertura dell’involucro con tappo cieco per il cavo dati o il cavo di rete
D Apertura dell’involucro con tappo cieco per il cavo dati o il cavo di rete
E Apertura dell’involucro per il cavo CA
F Terminali CC positivi e negativi, ingresso B
G Terminali CC positivi e negativi, ingresso A
