// 0.3 F
M6: M
d
= 8 Nm
M5: M
d
= 5 Nm
Nombre de points de mesure:
jusqu'à ML 840: 2 x
jusqu'à ML 1740: 3 x
jusqu'à ML 3040: 4 x.
Numero dei punti di verifica:
fino a ML 840: 2
fino a ML 1740: 3
fino a ML 3040: 4.

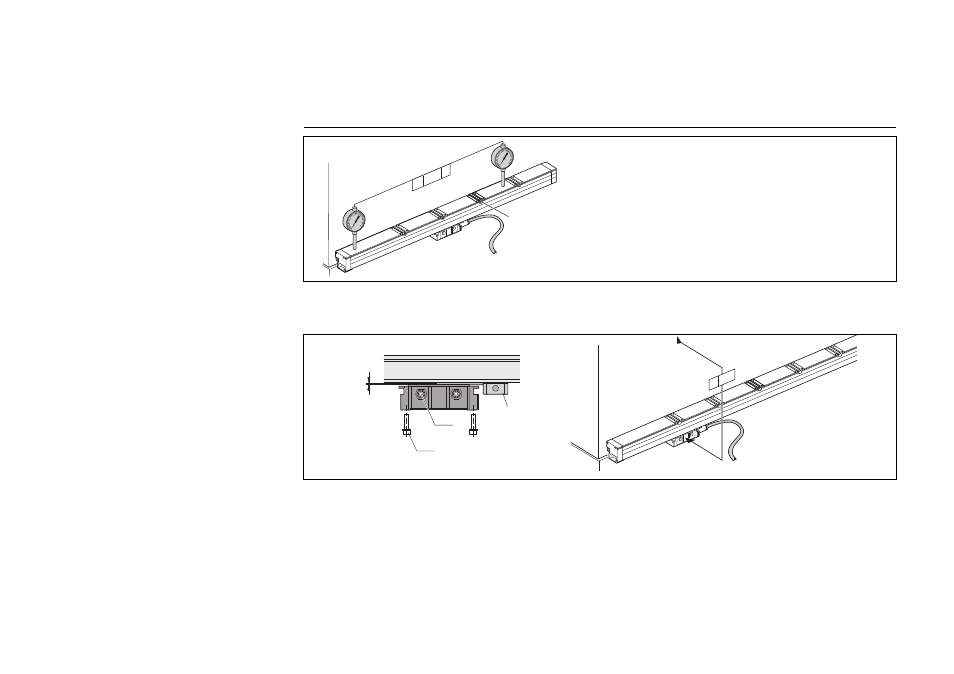

Contrôle du parallélisme par rapport au guidage de la machine F.
Position de test aux extrémités. Autres positions de test à intervalles
réguliers.
Verifica del parallelismo con la guida della macchina F.
Posizione di controllo sulle estremità.
Il parallelismo va verificato anche in posizioni intermedie alle estremità.
// 0.1
1±0.3
M5
M6
(M5)
ID 772141-01
Régler la distance fonctionnelle avec le gabarit de montage
(ID 772141-01).
Serrer les vis uniformément : M5: 5 Nm; M6: 8 Nm.
Regolare la distanza di scansione con calibro di montaggio
(ID 772141-01).
Serrare le viti uniformemente: M5: 5 Nm; M6: 8 Nm.
Contrôle
Controllo della riga
