HEIDENHAIN LB 382 Manuale d'uso
Pagina 13
13
40
80
25
ML+27
6
M6
(M5)
M6
(M5)
50
ISO 4762 M6
(ISO 4762 M5)
ISO 4762 M6
(ISO 4762 M5)
35
ISO 7092 6
(ISO 7092 5)
ISO 4762 M6
ISO 4032 M6

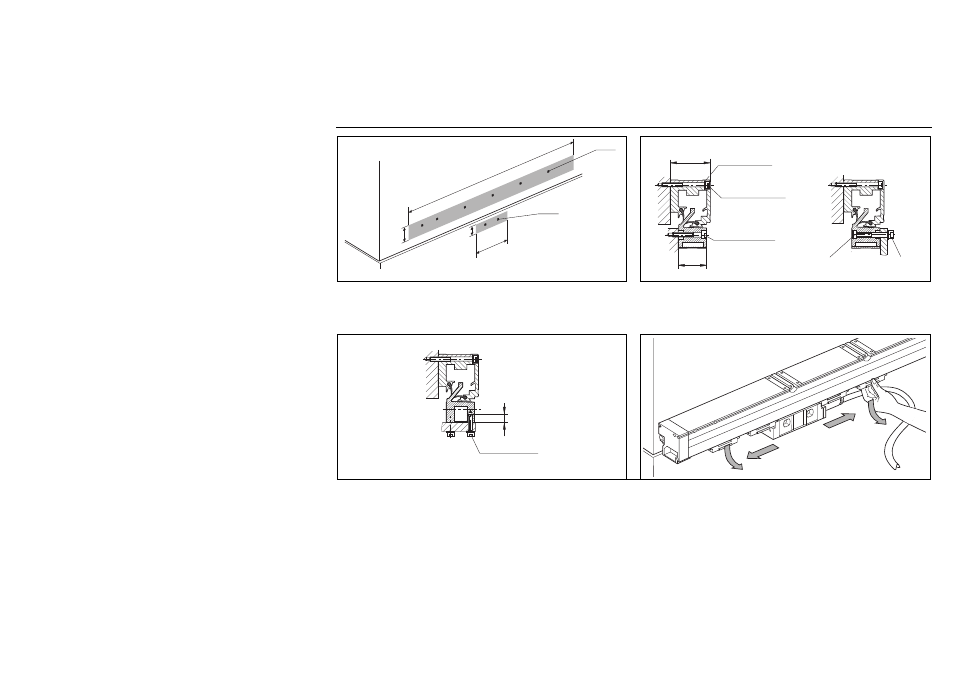

Réaliser les perçages et filetages.
La surface de fixation doit être
exempte de toute trace de
peinture.
Eseguire i fori e le filettature. La
superficie di montaggio non deve
essere verniciata.
Fixer le système de mesure.
Serrer les vis légèrement.
Fissare la riga.
Serrare le viti senza stringerle.
8
ISO 4762 M5
Possibilité de montage sur le
couvercle de la tête captrice.
Serrer les vis légèrement.
Possibilità di fissaggio sulla
copertura della testina di
scansione. Serrare le viti senza
stringerle.
Faire glisser latéralement a
sécurité de transport et la sortir.
Rimuovere lateralmente il
dispositivo di bloccaggio ed
estrarlo.
Fixation
Fissaggio della riga
