Eneo RAS+ - Manuale (Pagina 61)

Configurazione del dispositivo

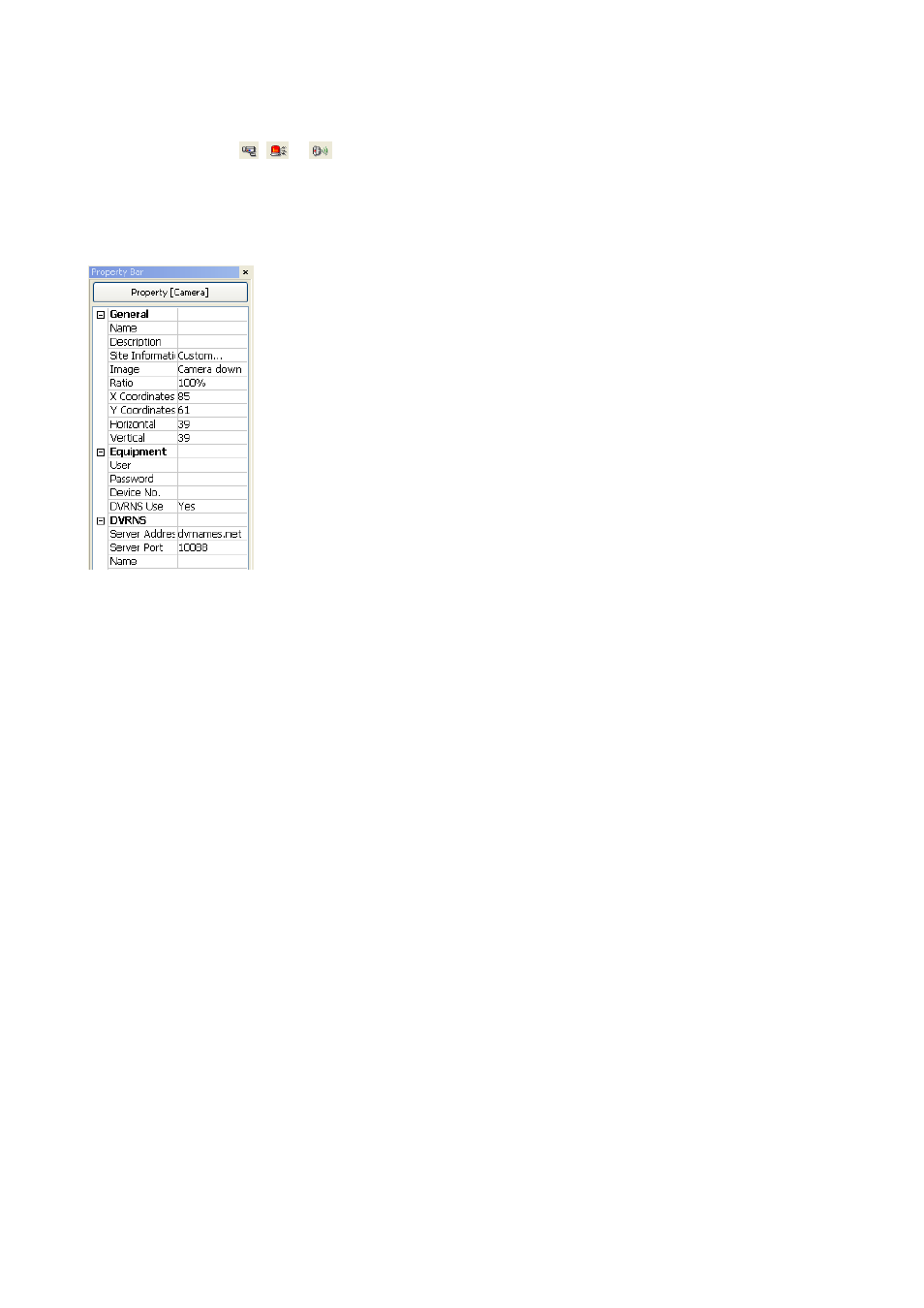

Selezionare i pulsanti , , o posti sulla barra degli strumenti per visualizzare le schede Camera
(Telecamera), AlarmOut (Uscita allarme) e AlarmIn (Ingresso allarme) sotto la Image Bar (Barra
immagine). Selezionare le icone, trascinarle e rilasciarle nella posizione desiderata sull'immagine di sfondo.
Andare alla scheda Property [Camera/AlarmOut/AlarmIn] (Proprietà [Telecamera/Uscita allarme/Ingresso
allarme]) e impostare le informazioni relative al dispositivo.
General (Generale)
y Name (Nome): Immettere il nome del dispositivo.
y Description (Descrizione): Immettere la descrizione del dispositivo.
y Site Information (Informazioni sul sito): Selezionare un sito adeguato per il dispositivo
nell'elenco e nei campi Equipment (Equipaggiamento) (User (Utente), Password, IP
Address (Indirizzo IP) e Port) (Porta) saranno riportate automaticamente le
informazioni fornite in Site Information Setting….
y Image (Immagine): Selezionera un'immagine del dispositivo.
y Ratio (Formato): Impostare le dimensioni dell'immagine del dispositivo.
y X Coordinates/Y Coordinates (Coordinate X/Y): Impostare la posizione
dell'immagine del dispositivo facendo clic su ciascun campo e modificando i numeri.
y Horizontal/Vertical (Orizzontale/Verticale): Impostare le dimensioni dell'immagine
del dispositivo facendo clic su ciascun campo e modificando i numeri.
y Popup camera (Telecamera popup): Se il dispositivo selezionato è un apparecchio di
ingresso allarme, è possibile associare una telecamera con sensore indicando il nome
della telecamera. Il nome della telecamera inserito deve essere lo stesso immesso nella
scheda Property [Camera] (Proprietà [Telecamera]). Il pannello Mappa apre un'altra
schermata visualizzando le immagini della telecamera associata al sensore sulla
schermata popup quando si verifica un evento di ingresso allarme.
Equipment (Equipaggiamento)
y IP Address/User/Password/Port (Indirizzo IP/Utente/Password/Porta): In ciascuno di questi campi vengono
riportate le informazioni (ID utente, password e numero porta) impostate in Site Information Setting…; tali
informazioni possono anche essere inserite manualmente.
y Device No. (N. dispositivo): Assegnare un numero ad ogni dispositivo (1 ~ 32). Se il dispositivo selezionato è una
telecamera, Device No. (N. dispositivo) diventa Camera No. (N. telecamera).
y DVRNS Use (Utilizzo DVRNS): Selezionare Yes (Si) per utilizzare DVR Name Service e aprire il campo DVRNS.
Immettere l'indirizzo IP (o il nome del dominio) e il numero della porta del server DVRNS e il nome del DVR
registrato sul server DVRNS.
NOTA: Nella scelta del Device No (Numero del dispositivo), non selezionare numeri non supportati dai
dispositivi del DVR remoto. In caso contrario, la mappa non sarà in grado di rilevare il dispositivo e lo
stato del dispositivo sarà indicato come Unplugged (Non collegato). Ad esempio, Device No. deve
essere compreso tra 1 e 16 quando il dispositivo è collegato a un DVR a 16 canali.
NOTA: Se l'indirizzo IP e il numero della porta del server DVRNS sono stati definiti in Site Information
Setting…
, le informazioni saranno automaticamente riportate nei campi DVRNS.
NOTA: La funzione DVRNS è supportata solo dai dispositivi associati ad un DVR con funzione DVRNS (DVR
Name Service).
