8
ATTENZIONE: La staffa Easy non può essere montata a soffitto.
Se montata a parete, l'elemento per gancio staffa Easy (l) deve essere posizionato verso l'alto.
5.2 Collegamenti alimentazione elettrica
La telecamera può funzionare a VCC o 4VCA, cioè con doppia alimentazione.
È assolutamernte necessario il collegamento con abbinamento di polarità per l'alimentazione a 12VCC,
altrimenti i LED IR non funzionerebbero di notte.
I collegamenti a massa primario e secondario sono completamente isolati per impedire eventuali problemi di loop di
massa.
5.3 Limitazione panoramica/inclinazione
1. Limitazione Panoramica
La Panoramica è limitata a +/- 90°.

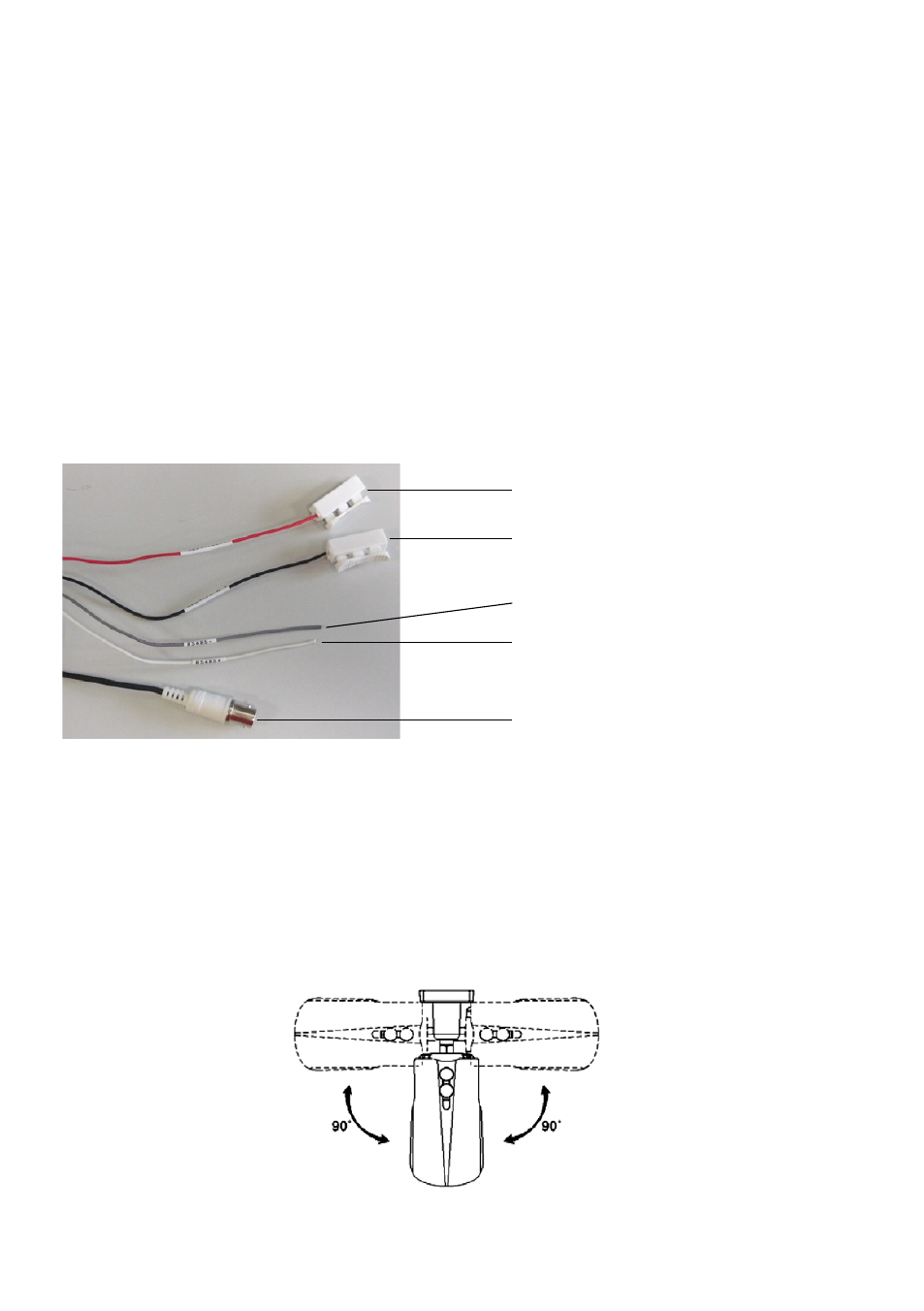

Connettori di fissaggio per ingresso
alimentazione:
4VCA / GND (cavo nero)
4VCA / VCC (cavo rosso)
Video (BNC)
RS-485– (cavo grigio)
RS-485+ (cavo bianco)
