5. Istruzioni di installazione
• Accertarsi che l'alimentazione sia stata scollegata prima di procedere all'installazione.
• Seguire la corretta procedura di collegamento dell'alimentazione elettrica.
Collegare prima la bassa tensione (VCC o 4VCA), quindi inserire l'adattatore CA nella presa CA per evitare
un errato reset dovuto alle oscillazioni di tensione ed eventuali danni causati da sovratensione per mancanza di
carico.
• In modalità messa a fuoco manuale, la messa a fuoco e lo zoom si possono regolare semplicemente azionando
Near/Far (Vicino/Lontano) e Zoom In/Out (Zoom avanti/indietro) con il joystick.
5.1. Montaggio della telecamera a parete
5.1.1 Senza utilizzare la staffa Easy
) Praticare un foro a parete o sul soffitto servendosi della dima in dotazione
) Inserire gli ancoraggi () nei fori.
3) Far combaciare il foro di fissaggio base (4x) (e) con il punto di foratura.
4) Fissare la staffa utilizzando le viti di fissaggio a parete (3).
56
76
45
57
Per staffa standard Per staffa Easy

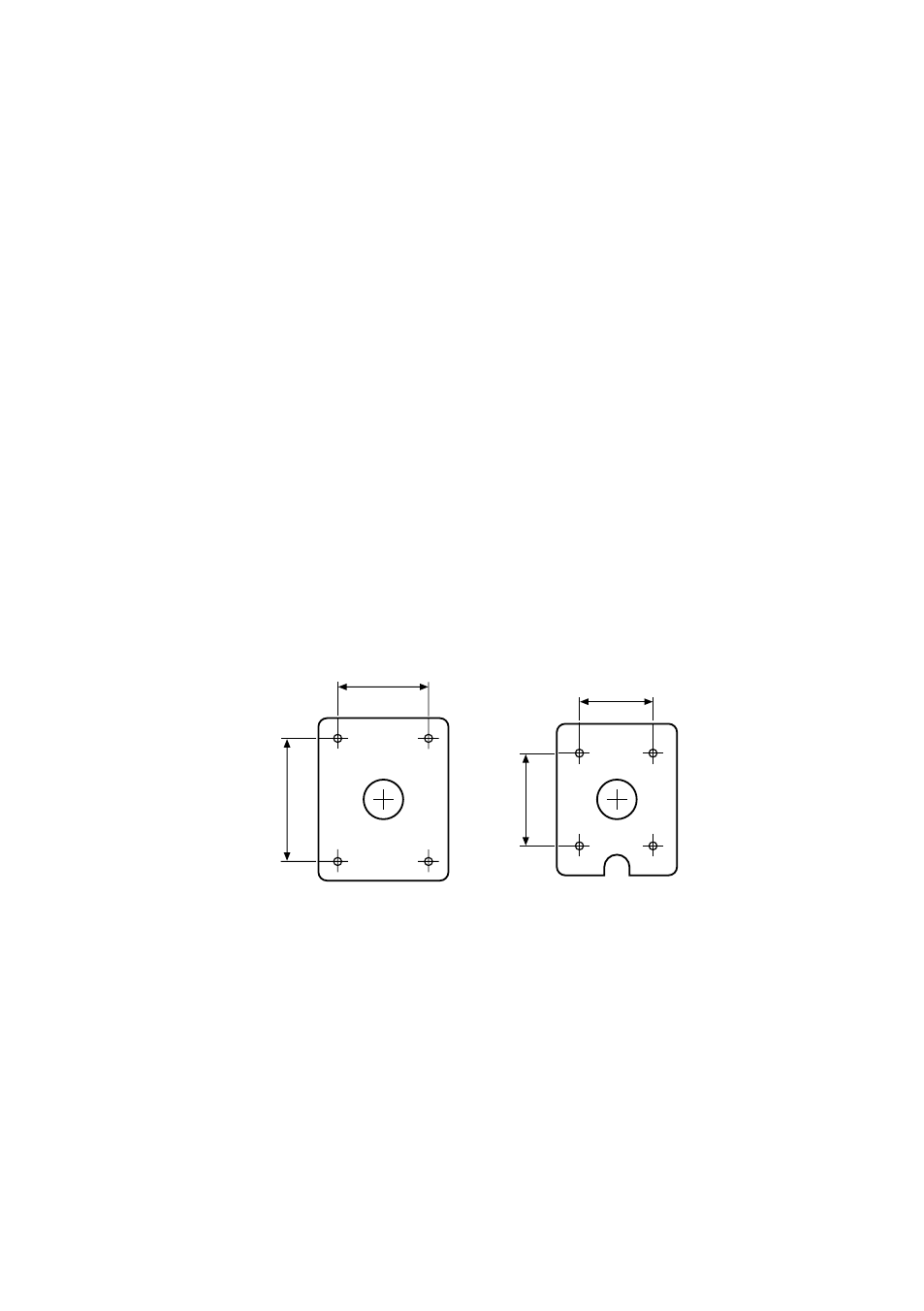

Dima di montaggio
Dimensioni: mm
5.1.2 Utilizzando una staffa Easy
) Praticare i fori a parete servendosi della dima in dotazione
) Inserire gli ancoraggi () nei fori.
3) Far combaciare la STAFFA EASY alla posizione di foratura.
4) Fissare la STAFFA EASY utilizzando le viti di fissaggio a parete (3).
5) Collegare il gancio (j) all'elemento (l).
6) Fissare la base staffa (d) alla STAFFA EASY tramite bulloni di chiusura a chiave (4) attarverso il foro di fissaggio
base (4x) (e).
