C.Per qualunque posto—Se la superficie dello scafo non é liscia,
levigatela con una smerigliatrice a disco. Applicate un lubrificante
a base d’acqua (come K-Y
® gel) sul lato attivo del trasduttore.
Con un movimento di contorcimento, premete con forza il lato
contro lo scafo (vedi la Figura 5-C.). Dopo la verifica, rimuovete
ogni traccia del lubrificante dal lato del trasduttore.
Osservate la performance dell’ecosonda e mettetela a confronto
con quella di riferimento. Cercate di trovare un valore di fondale
stabile e simile a quello di riferimento. Paragonate lo spessore e
l’intensità della traccia nella parte inferiore.
Se la performance é pressoché simile a quella di riferimento,
questo é un buona posto di montaggio. Bisogna ricordare che
parte dell’energia viene sprecata nel trasmettere attraverso lo
scafo. Se il risultato della prova é molto differente da quello di rife-
rimento, avete bisogno di trovare un altro posto per installare il
trasduttore.
NOTA: Se non si ottiene nessun valore, oppure se il valore é
irregolare, é possibile che il trasduttore sia posizionato sopra un
riempimento che sta assorbendo l’energia acustica. Scegliete un
altro posto. Se un’altro posto non é disponibile, consultate il
costruttore della vostra imbarcazione per essere certi che un
riempimento sia presente.
Installazione
Segnando e Tagliando
ATTENZIONE: Per una performance ottimale, il trasduttore si
deve installare in modo tale che il lato che corrisponde alla lar-
ghezza punta direttamente in giù. Questo é realizzato tagliando la
vasca in corrispondenza dell’angolo di deadrise dello scafo.
ATTENZIONE: Non segnate o tagliate via la vasca nel posto
contrassegnato “Non tagliate al disopra di questa linea”.
1. Quando siete soddisfatti che il posto scelto per il montaggio é otti-
male, collocate la vasca alla rovescia nello scafo (vedi la Figura 6)
NOTA: La vasca si può collocare con uno dei lati corti, oppure
uno dei lati lunghi, parallelo alla mezzeria dell’imbarcazione.
2. Tenendo una livella da carpentiere pari con l’angolo più in basso
dei lati da tagliare, tirate una linea orizzontale sulla vasca. Ripetete
la stessa operazione con il lato opposto della vasca. Connettete
queste due linee per formare il lato PIÙ CORTO della vasca. Accer-
tatevi che le due linee sono orizzontali perché saranno le linee di
guida del taglio.
3. Prima di tagliare la vasca, accertatevi che il lato PIÙ ALTO sarà il
più vicino alla mezzeria (chiglia) dell’imbarcazione dopo che la vas-
ca viene installata. E siate certi di non mancare di rispettare il se-
gno “Non tagliate al di sopra di questa linea.”
Usando una sega, tagliate i tre lati della vasca in corrispondenza
delle linee guida tirate. Può essere necessario di fare ulteriore cam-
biamenti nella forma della vasca per essere certi di avere una ade-
sione a tenuta di liquidi.
4. La vasca é dotata di una camicia di sughero al fine di diminuire gli
echi sonori. Dopo che la vasca é stata tagliata, avvolgete la cami-
cia di sughero lungo l’interno della vasca (vedi la Figura 7). Fate
combaciare i lati della camicia lungo il centro del lato più alto. Trac-
ciate l’orlo inferiore della vasca sulla camicia.
NOTA: Fra gli orli combacianti ci può essere un’apertura che
non influenzerà la performance.
5. Rimuovete la camicia di sughero dalla vasca. Utilizzare forbici per
tagliare la camicia lungo la linea tracciata.
A B C
3

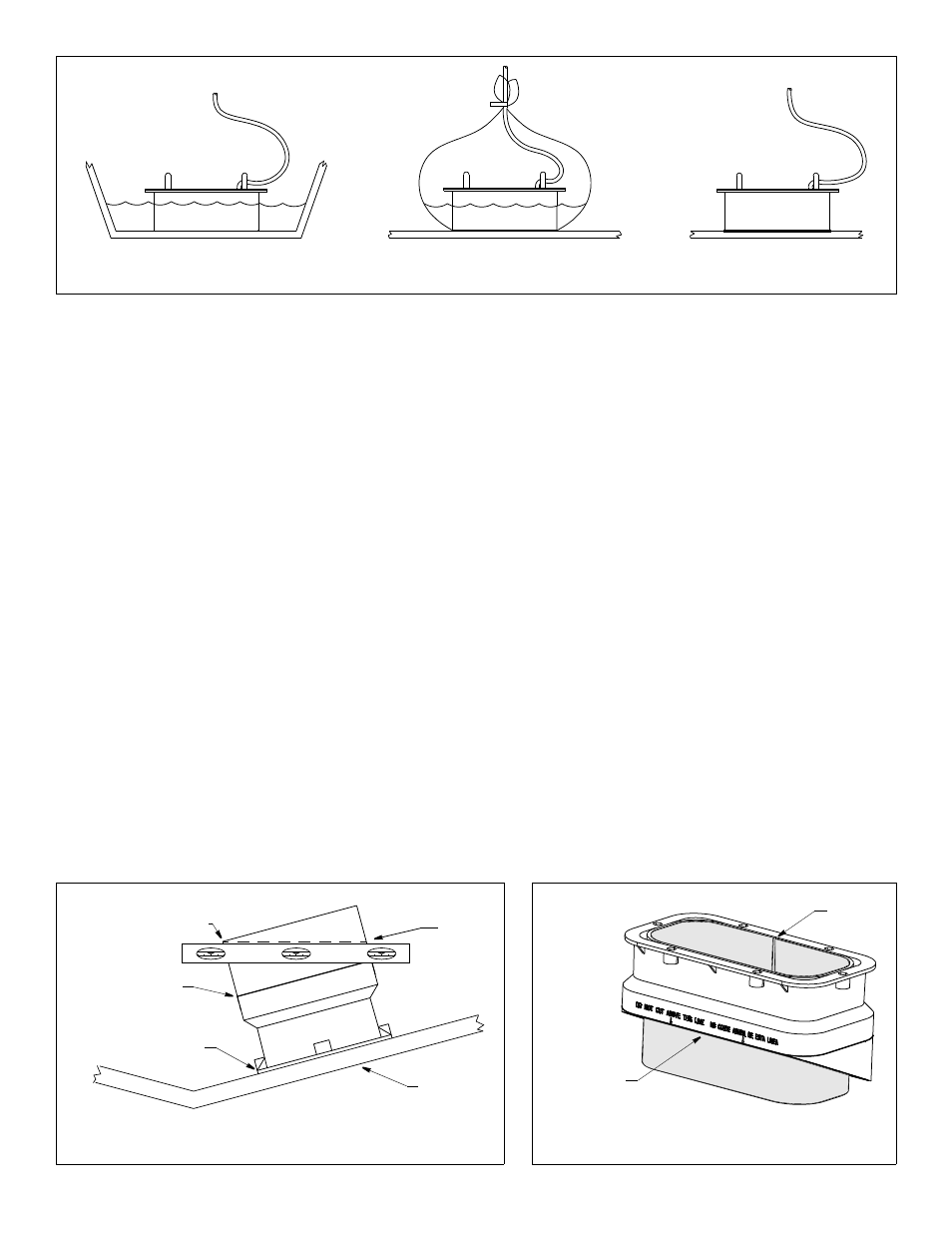

Figura 5. Verifica del Trasduttore nel posto di montaggio scelto
Copyright © 2006 Airmar Technology Corp.
Figura 6. Segnando le linee di guida per tagliare
parte superiore della vasca
scafo
livella da
Tirate una linea orizzontale
Copyright © 2006 Airmar Technology Corp.
Non segnare al disotto
Figura 7. Inserendo la camicia di sughero (un angolo di 22 ° indicato)
Copyright © 2006 - 2011 Airmar Technology Corp.
tracciare l'orlo
possibile
apertura
cominciando al livello
dell’angolo più basso.
di questa linea
carpentiere
inferiore della
vasca sulla
camicia di
sughero
