Dosaggio
Per poter controllare la pompa con la funzione di dosaggio semplice, l’interruttore mobile posto sulla scheda 313T nel
quale sono riportate le seguente indicazioni Single/Continuous/Repeat [Singolo/Continuo/Ripetizione] deve essere
posto su Single [Singolo] oppure su Repeat [Ripetizione]. Quando è posizionato su continuo, le funzioni di dosaggio
vengono annullate e la pompa funziona come un’unità a velocità variabile con comando manuale azionabile dal pannello
anteriore.
I tempi di dosaggio vengono regolati per mezzo di due manopole timer poste sulla scheda. La manopola di sinistra ‘ON
time’ serve alla regolazione dei tempi di attività selezionabili da 0 a 10 secondi. La manopola di destra ‘OFF time’ serve
alla regolazione dei tempi di sosta selezionabili da 0 a 10 secondi.
Operazione a dose singola
•
Predisporre l’interruttore mobile posto sulla scheda 313T su Single [Singolo].
•
Predisporre la manopola (di dosaggio) ‘on time/tempo di funzionamento’ posta sulla scheda, come necessario e
programmare la velocità della pompa per fornire la dose richiesta.
•
Accertarsi che la pompa sia predisposta per funzionare in senso orario.
•
Sarà possibile avviare la pompa sia col pulsante Start [Avvio] posto sulla scheda sia tramite un contatto tra i poli 8 e 9
situati nella presa a 25 poli.
Per arrestare l’operazione di dosaggio:
•
Ruotare il CW/Standby/CCW [Senso orario/In attesa/Senso antiorario] su ‘standby’ (in attesa), oppure
•
Premere il pulsante di avvio (Start) più a lungo del periodo ‘off time’, oppure
•
Chiudere i contatti sui piedini 8 e 9 più a lungo del periodo ‘off time’.
In caso di monitoraggio, si potrà utilizzare l’uscita posta sul polo 10 sprovvista di buffer, dove 0V sarà uguale a Stop e
+5V sarà uguale a Start. Dovrà essere provvista di buffer quando utilizzata con strumentazione esterna.

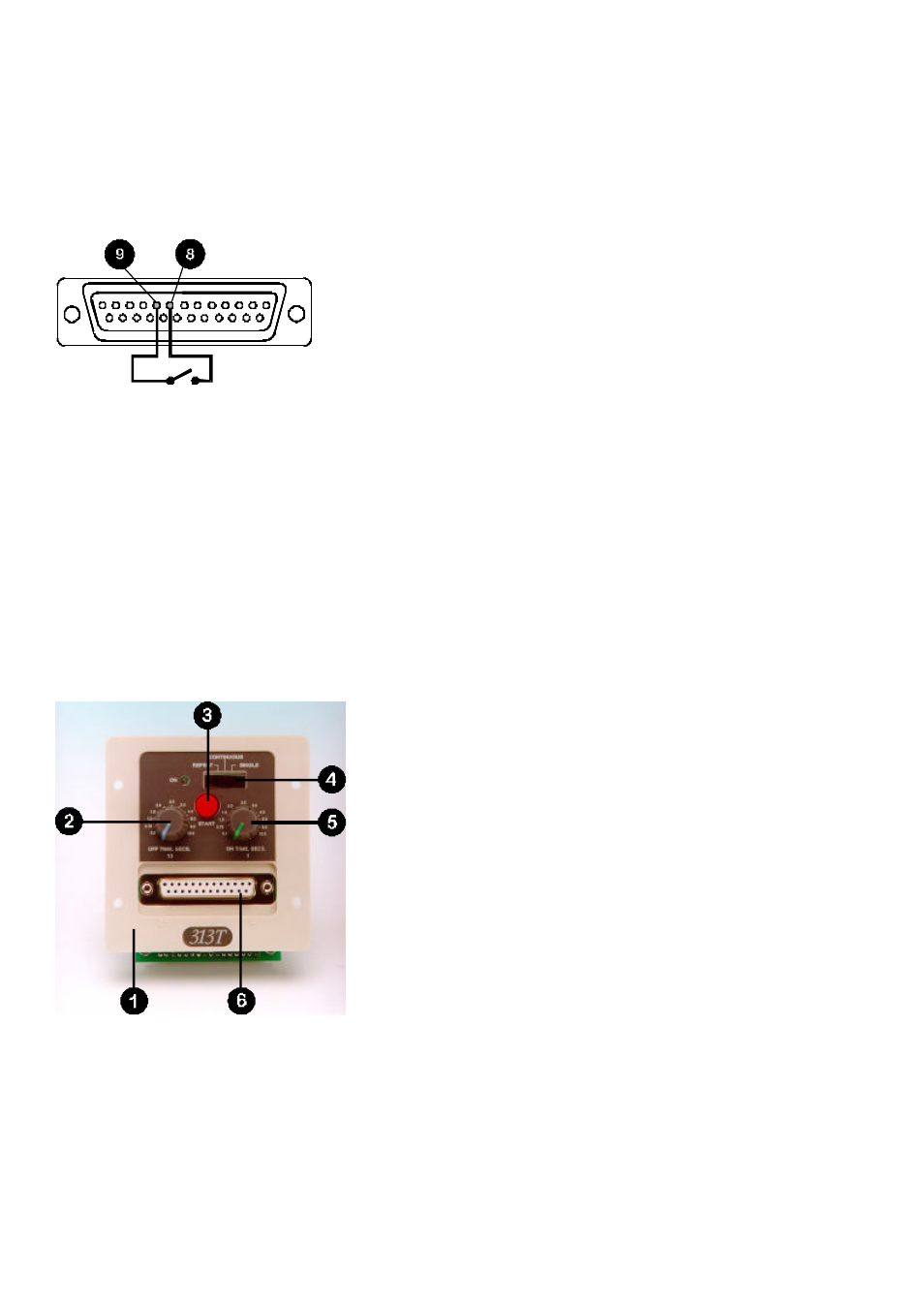

1
Coperchio scheda
2
Manopola "Off time"
3
Interruttore a pulsante
4
Interruttore a tre posizioni
5
Manopola "On time"
6
Presa da 25 Pin
Cura e manutenzione
I soli interventi di manutenzione programmata per la 313F, 313S e 313U sono l'ispezione delle spazzole del motore e la
loro sostituzione prima che la loro lunghezza sia inferiore ai 6 mm. La durata delle spazzole dipende dalla destinazione
d'uso della pompa: si prevede una durata di almeno 7.500 ore a regime massimo del motore. Quando la pompa va pulita,
togliere il testina e lavarlo con una soluzione di acqua e detergente neutro. Non usare solventi forti.
Qualora venga smontato la scatola del cambio, occorre riempirla con grasso di buona qualità, come ad esempio Castrol
MS3.
