girata in senso orario, per avere una migliore durata del tubo o in senso antiorario per
ottenere pressioni superiori. La protezione bloccabile della testina deve essere chiusa durante
il funzionamento della pompa.

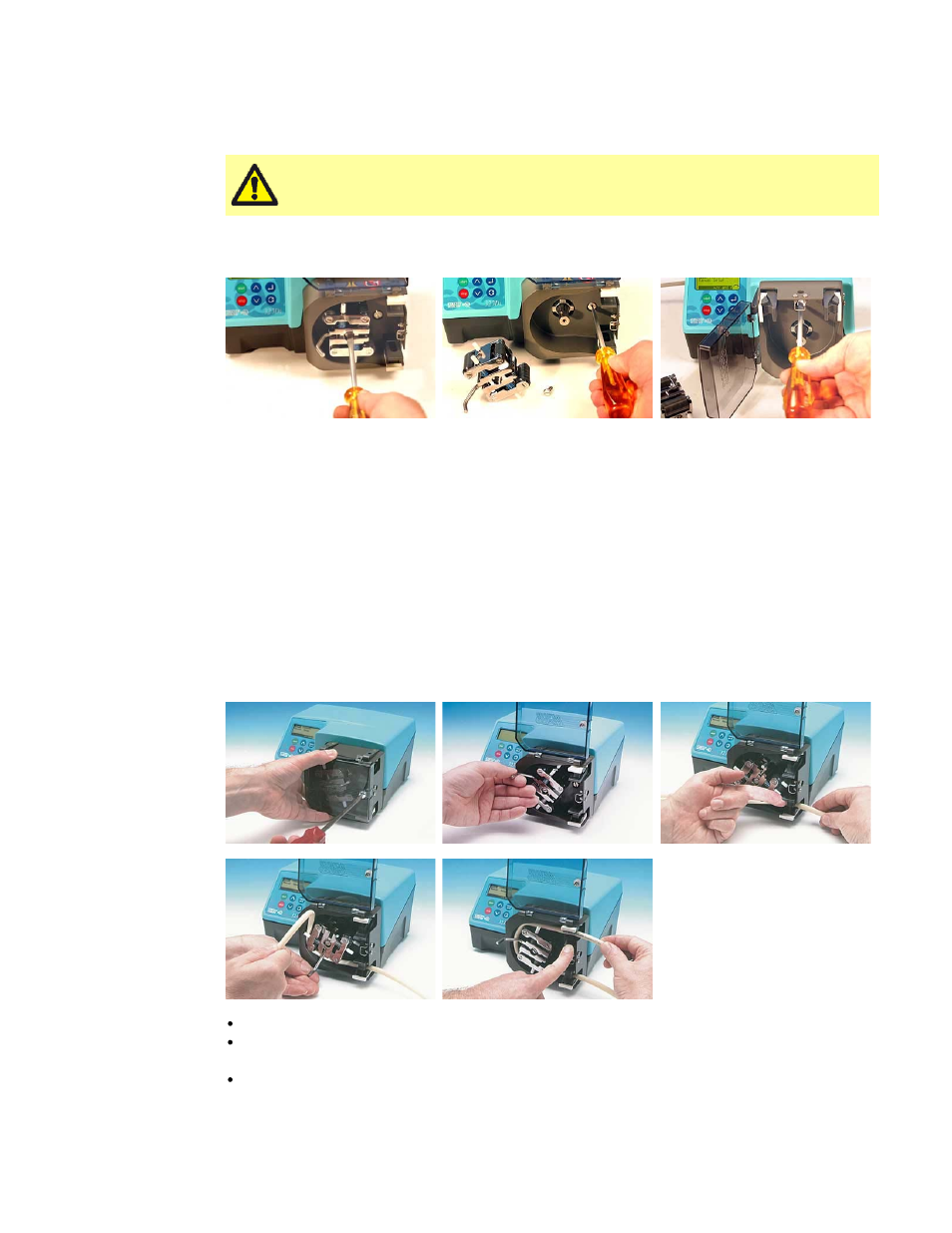

25.1 Montaggio di 520R e 520R2
Isolare sempre la pompa dall'alimentazione elettrica prima di aprire la
protezione o di effettuare qualsiasi intervento di posizionamento,
smontaggio o manutenzione.
Il rotore e il corpo della testina possono essere smontati dalla pompa per la pulizia o per
riposizionare il corpo testina sulla pompa in una delle tre posizioni possibili.
Il rotore serra l'albero di azionamento tramite un un collare diviso. Per smontare il rotore,
tenerlo ben fermo e togliere la vite di fissaggio centrale del rotore.
Tirare via il rotore dall'albero di azionamento, lasciando il collare sull'albero di azionamento.
Se il collare aderisce al rotore, può essere estratto reinserendo parzialmente la vite di
fissaggio del rotore e picchiettandola leggermente. Assicurarsi che il dente d'arresto all'interno
del collare si reinnesti in modo corretto nell'albero di azionamento quando si rimonta l'unità.
I corpi testina 501RL e 501RL2 si fissano con una vite di posizionamento. Il corpo testina si
può montare sul meccanismo di azionamento con tre orientamenti. Per cambiare
l'orientamento, togliere la vite di posizionamento del corpo testina. Allineare il corpo testina e
rimettere la vite di posizionamento del corpo. Rimontare il rotore. Stringere la vite del rotore
e serrarla a una coppia di 3 Nm.
25.2 Caricamento dei tubi su 501RL e 501RL2
Disinserire l'alimentazione di rete. Sbloccare e aprire la protezione della testina.
Selezionare un tubo di lunghezza minima 240 mm. Posizionare un'estremità del tubo in un
fermaglio.
Il rotore è dotato di rulli guida per i tubi che tirano il tubo nella testina durante il
caricamento. Girare il rotore con attenzione fino a quando le guide dei tubi non prendono il
tubo. Continuare a girare il rotore e inserire il tubo tra le guide.
