Manuale per l’utente della pompa Watson-Marlow 520Du 62

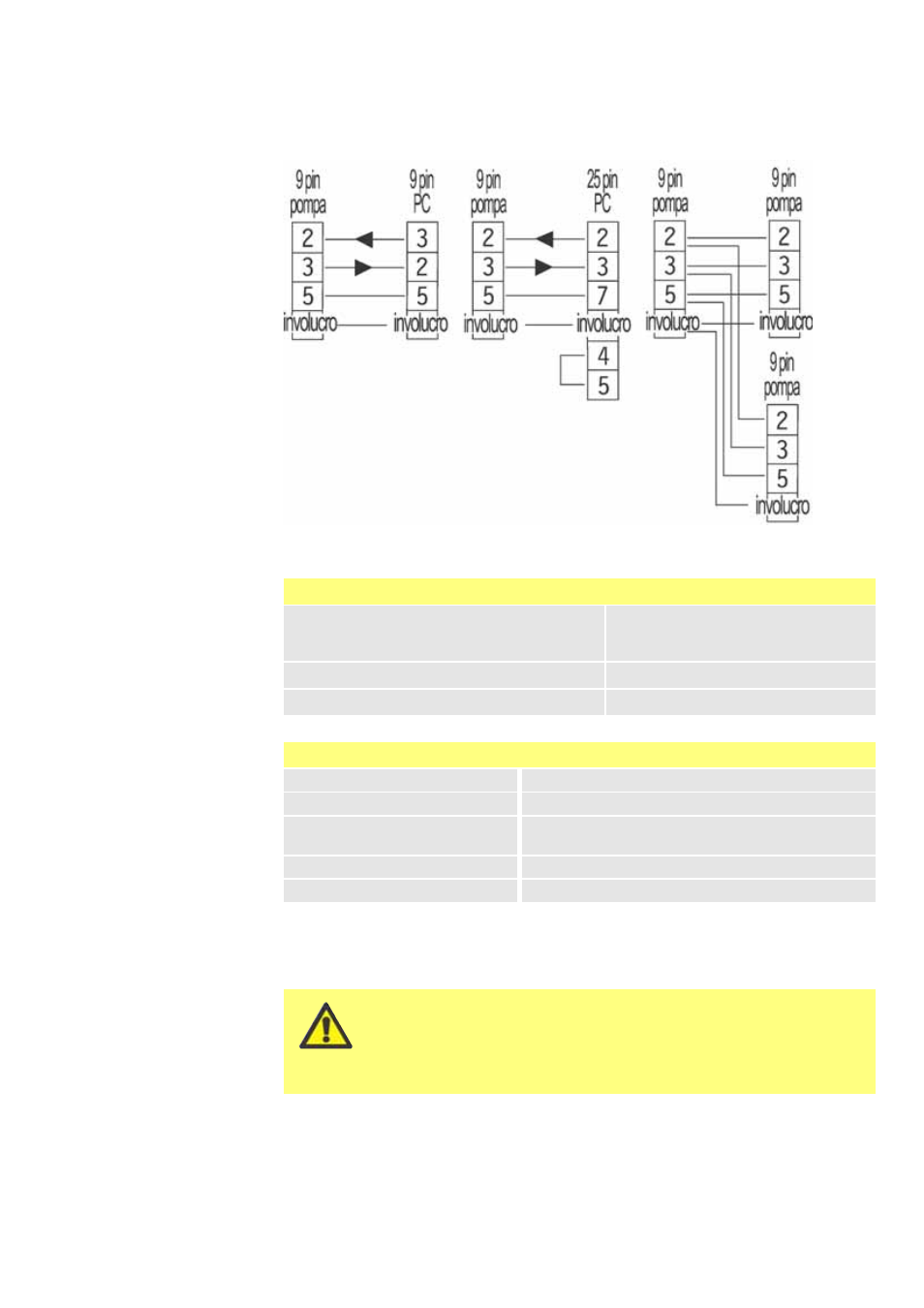

Cablaggio RS232 di base
Nota: la connessione CTS al pin 8 è facoltativa, da utilizzare quando sono richieste
condizioni di errore.
Non applicare mai la tensione ai connettori a D.
Applicare i segnali corretti ai pin indicati. Limitare i seg-
nali ai valori massimi indicati. Non applicare tensione
attraverso altri pin. In caso contrario, può derivarne un
danno permanente, non coperto dalla garanzia.
Impostazioni RS232
Baud Impostare il valore selezio-
nando Imposta, Baud.
Il valore predefinito è 9600.
Parità Nessuno
Bit di stop 2 Handshake Nessuno
Bit di dati 8 Auto echo On
Pin Funzione Pin Funzione
1 — 6 —
2 RX (ricezione dati) 7 —
3 TX (trasmissione dati) 8
CTS (libero per l’invio. Attivo =
basso)
4 — 9 —
5 OV Involucro Messa a terra
