Manuale per l’utente della pompa Watson-Marlow 520Du 60
22 Cablaggio del comando
automatico

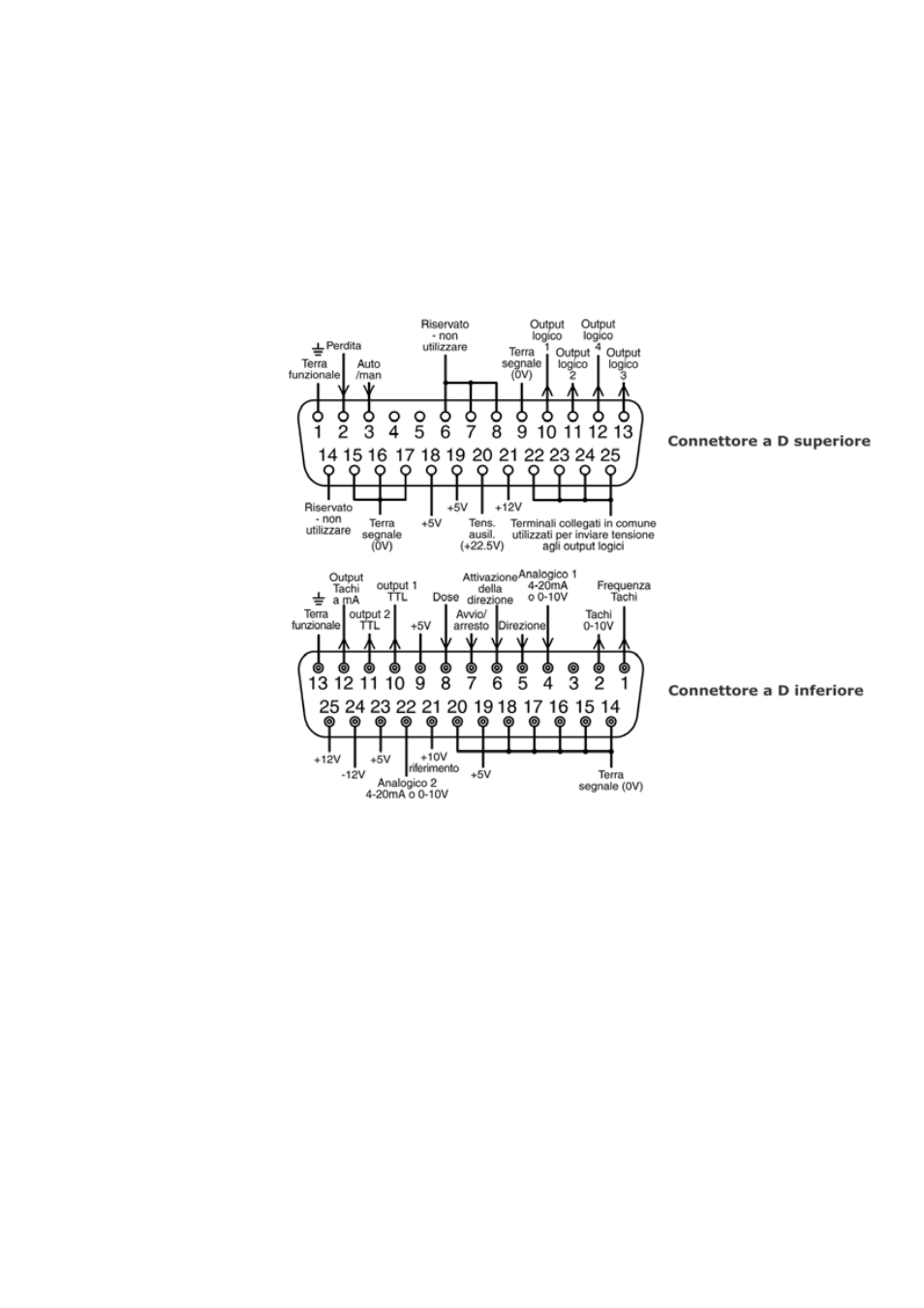

Il collegamento della pompa ad altri dispositivi avviene tramite tre connettori a D
sulla parte posteriore della pompa. Vi sono due connettori a D a 25 vie. Quello supe-
riore è maschio, quello inferiore è femmina. I corrispondenti connettori maschio e
femmina, schermati ai fini della compatibilità con le emissioni elettromagnetiche,
devono essere saldati in modo tradizionale a cavi di comando schermati.
Cavi di comando consigliati: a 7 fili di 0,2 mm di diametro (24 AWG), schermato, cir-
colare, contenente un massimo di 25 conduttori. Lo schermo del cavo deve essere
collegato a terra tramite il pin di messa a terra funzionale sul connettore a D (pin 1
sul connettore superiore maschio a 25 vie, pin 13 sul connettore a D inferiore fem-
mina a 25 vie) oppure tramite la parte metallica della presa o della spina.
