Pompe Watson-Marlow 120U IP31: istruzioni operative 10

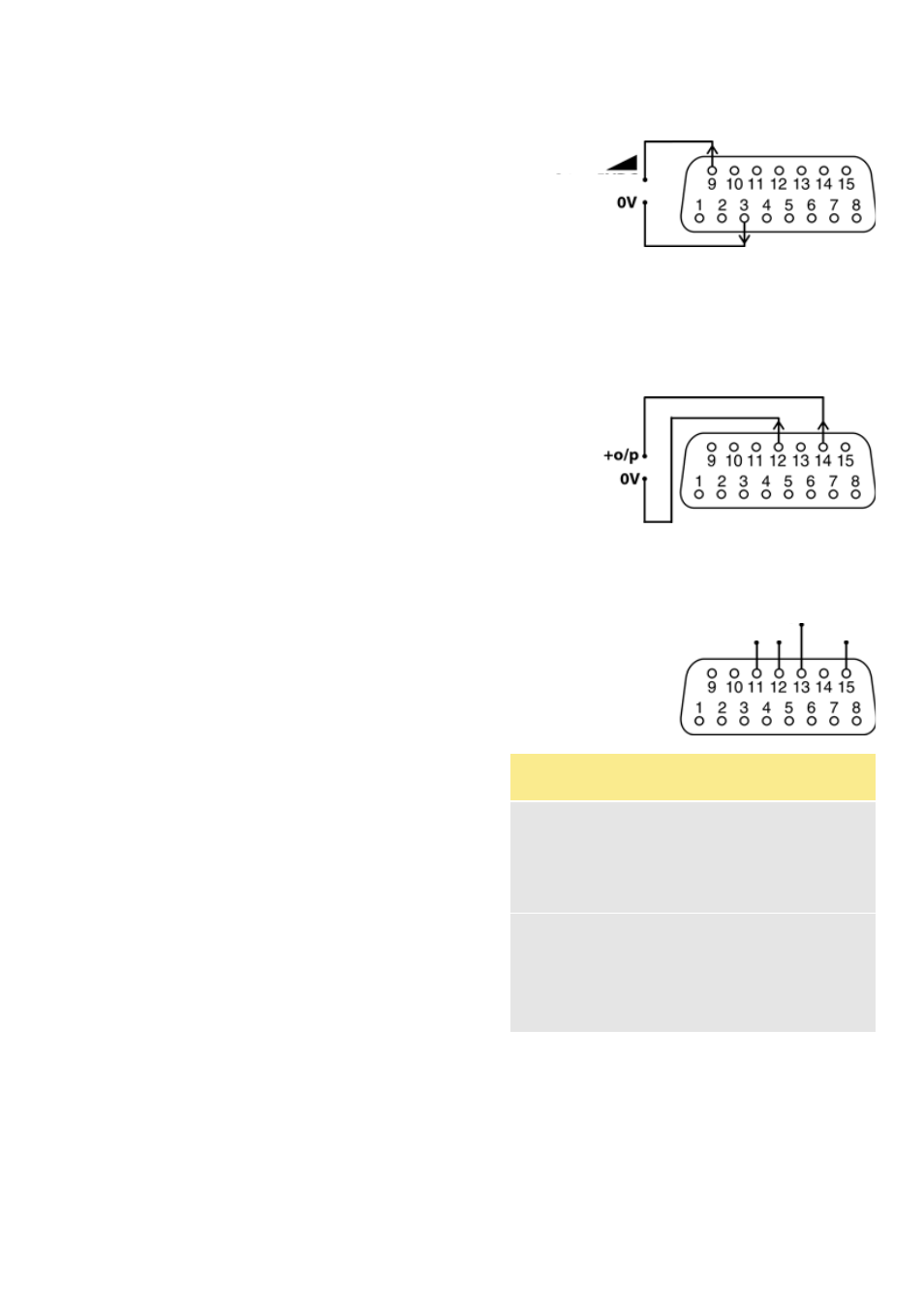

2.6.3 Output tachimetro
c.c.
Per l’output tachimetro c.c.:
Collegare la strumentazione esterna: il terminale
positivo al pin 9; il terminale negativo al pin 3.
Nota: questo output è adatto a input di
apparecchiature a bassa resistenza con tensione
nominale di 1k
Ω.
2.6.4 Output allarme
digitale
Per l’output allarme digitale (solo errori di sistema):
Collegare un dispositivo TTL esterno: il terminale
positivo al pin 14; il terminale negativo al pin 12.
2.6.5 Tensioni di
alimentazione
+5V c.c. disponibile sul pin 13, +12V c.c. disponibile
sul pin 15. Tolleranza migliore del 10%. Entrambe le
alimentazioni sono stabilizzate. Messa a terra sul
pin 11 o sul pin 12.
Tensione
c.c. Carico
massimo
Pin Uso tipico
+5V 10mA 13
Alimentazione
di tensione per
input che
usano un
interruttore a
distanza.
+12V 10mA 15
Possibile
alimentazione
di tensione per
input che
usano un
interruttore a
distanza.
Da 0 a +5 V c.c.
Riferimento a
una delle due
messe a terra
Segnale logico
basso: OK
Segnale logico
alto: allarme
Terra
+5 V c.c.
+12 V c.c.
