Pompe Watson-Marlow 120U IP31: istruzioni operative 9
2.6 Comando e
funzionamento a
distanza/automatico
È possibile azionare la pompa mediante controlli
esterni alla pompa: manualmente mediante un
interruttore o potenziometro o automaticamente
una stazione di controllo automatico. Non è neces-
sario premere il tasto AUTO a meno che non si
desideri controllare la velocità a distanza:
l’arresto/avvio a distanza, la direzione,
l’output tachimetro c.c. e l’output digitale
allarme sono attivi sia in modalità manuale
che in modalità automatica.
Prima di selezionare il funzionamento a
distanza/automatico, controllare che la pompa sia
pronta per entrare in funzione. I segnali possono
avviare la pompa senza preavviso.

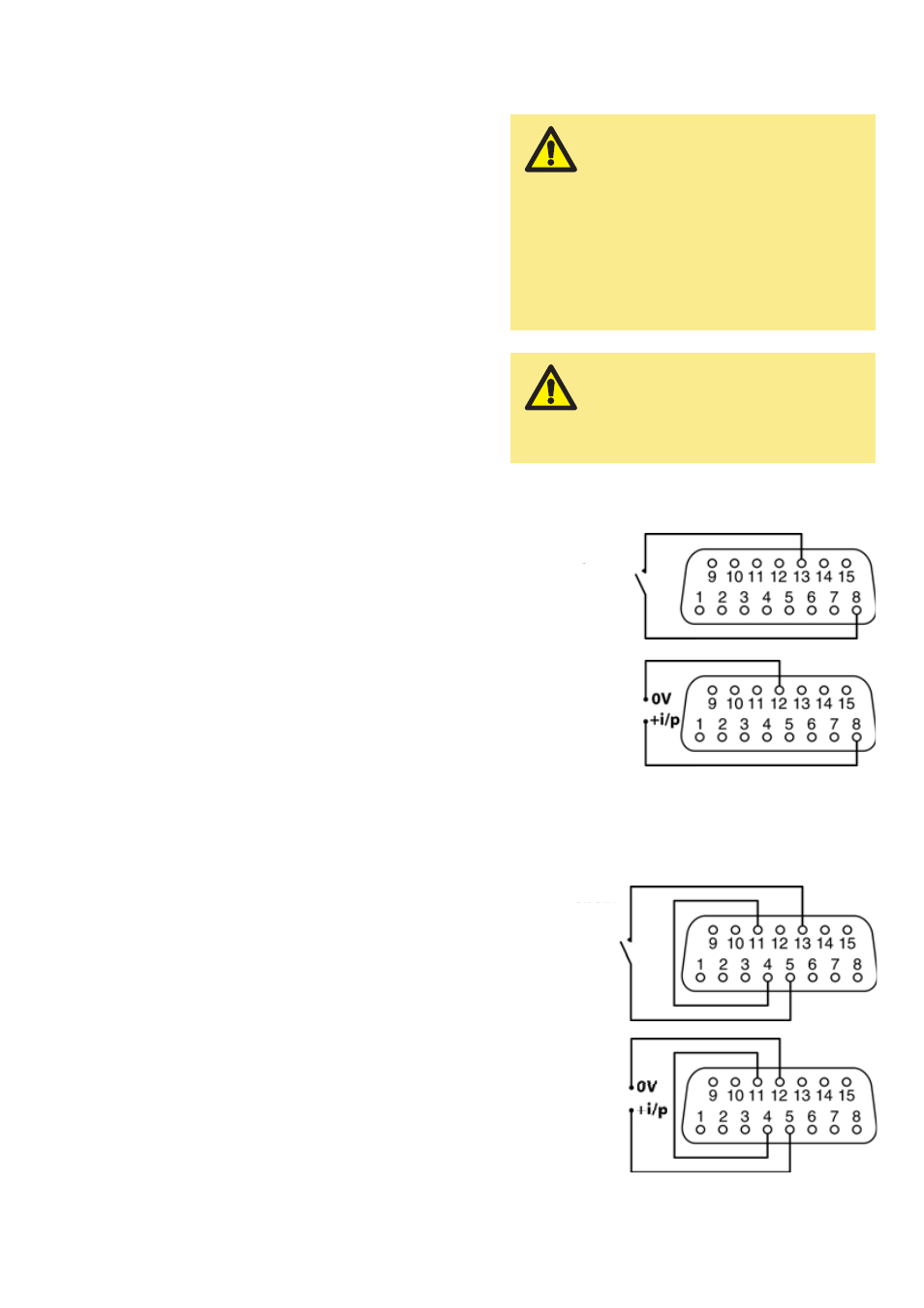

2.6.1 Avvio/arresto a
distanza quando non
viene premuto AUTO
Installare un interruttore tra i pin 8 e 13.
OPPURE
Applicare un segnale logico TTL al pin 8, la messa a
terra al pin 12.
Premere START sulla tastiera per attivare
l’arresto/avvio a distanza.
Vedere 2.6.7 Avvio/arresto a distanza quando viene
premuto AUTO per istruzioni sull’arresto/avvio a
distanza dopo la pressione del tasto AUTO.
2.6.2 Direzione
Per il cambio di direzione a distanza:
Attivare il comando di direzione a distanza e
disattivare il tasto DIREZIONE sulla tastiera
installando un collegamento tra i pin 4 e 11.
Installare un interruttore tra i pin 5 e 13.
OPPURE
Applicare un segnale logico TTL al pin 5, la messa a
terra al pin 12.
Non applicare mai la
tensione al connettore a D a
15 vie. Applicare i segnali
corretti ai pin indicati qui di
seguito. Limitare i segnali ai
valori massimi indicati. Non
applicare tensione
attraverso altri pin. In caso
contrario, può derivarne un
danno permanente, non
coperto dalla garanzia.
È possibile arrestare la
pompa in qualsiasi momento
premendo il tasto STOP sulla
tastiera, sia in modalità
manuale che automatica.
Chiudere
per arresto
Segnale logico
alto per arresto
Aperto: in
senso orario
Chiuso: in
senso
antiorario
Segnale
logico basso:
in senso
orario
Segnale
logico alto:
in senso
antiorario
