2. Usando il potenziometro esterno Watson-Marlow (se installato):
(1) Collegare l’alimentazione di rete.
(2) Avviare il motore usando l’interruttore l/0 e regolare il potenziometro per ottenere la velocità desiderata.
(3) Invertire la direzione di rotazione usando l’interruttore .
3. Usando il controller manuale OPm2
(a) Collegare il controller manuale OPm2 al Trio (vedi Fig. 1).
(b) Selezionare la lingua richiesta usando il tasto su I e giù J e premere poi P (questo display appare solo la prima volta che
OPm2 viene collegato).
(c) Per regolare la frequenza richiesta: Premere P e poi
I
per parametrare P005. Premere P e poi
I
o
J
per modificare il
setpoint standard (valore standard = 50Hz). Premere P per memorizzare.
(d) Premere I per parametrare P006. Regolare su 0 per specificare l’entrata digitale.
(e) Premere I per parametrare P007. Regolare su 1 per abilitare OPm2.
(f) Premere il tasto Menu e selezionare OPERATE usando il tasto P.
(g) Premere il tasto ON (I) su OPm2. A questo punto, l’invertitore funziona alla frequenza fissata da P005. Regolare la
frequenza usando i tasti
I e J .
(h) Regolare gli altri parametri secondo necessità in funzione delle condizioni operative (vedi elenco dei parametri alla fine
del manuale).

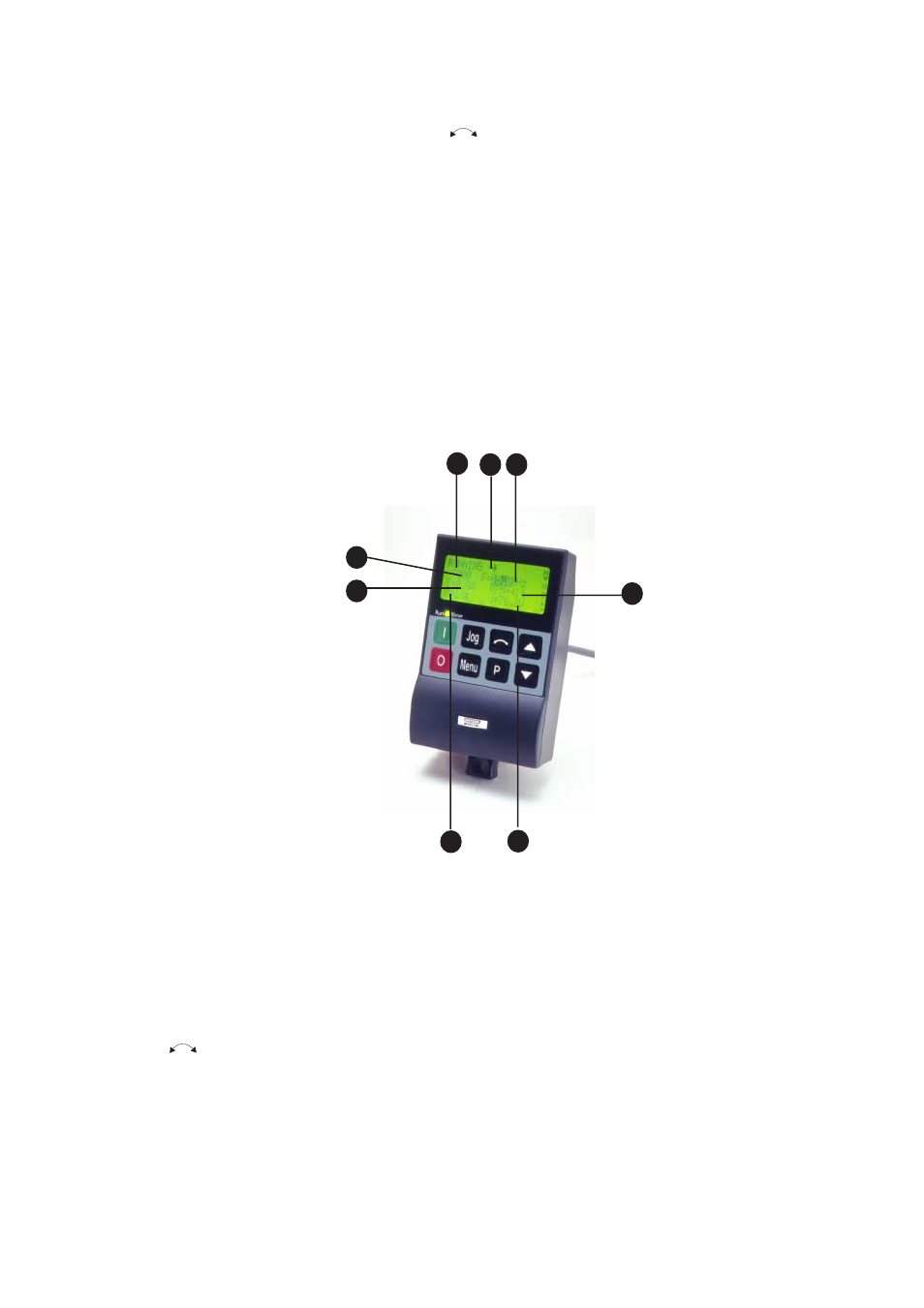

1 Corrente motore
2 Numero parametro
3 Stato corrente
4 Direzione motore
5 F=corrente, S=setpoint frequenza
6 Giri/minuto del motore
7 Tensione motore
8 Momento torcente del motore (% max)
Altre funzioni di OPm2
Le regolazioni dei parametri richiesti possono essere impostate usando i tre tasti (P xx e xx) sul pannello frontale.
Il numero e il valore dei parametri sono indicati sul display dei LED.
Premendo il tasto Jog mentre l’invertitore è fermo, si provoca l’avviamento e il funzionamento dell’invertitore alla frequenza preregolata
in stabilimento di 5Hz. L’invertitore si arresta non appena il tasto viene rilasciato. Premendo questo tasto mentre l’invertitore è in
funzione non si produce alcun effetto. Disattivato se P123=0.
•
Premere (I) per avviare l’invertitore. Disattivato se P121 = 0
•
Premere 0 per arrestare l’invertitore.
•
Premere per cambiare la direzione di rotazione del motore. INVERTIRE è indicato da un segno meno (valori < 100)
o dal punto decimale lampeggiante (valori > 100). Disattivato se P122 = 0.
•
Premere I per AUMENTARE la frequenza. Usato per cambiare il numero dei parametri o i valori su regolazioni più alte
durante la procedura di parametrazione. Disattivato se P124 = 0.
•
Premere J per DIMINUIRE la frequenza. Usato per cambiare il numero dei parametri o i valori su regolazioni più basse
durante la procedura di parametrazione. Disattivato se P124 = 0.
•
Premere P per accedere ai parametri. Disattivato se P051 – P053 = 14 quando si usano entrate digitali.
Nota: Se il motore non funziona dopo che i parametri sono stati cambiati accidentalmente, ripristinare l’invertitore sui valori
standard dei parametri regolati in stabilimento impostando il parametro P944 su 001 e premendo poi P.
