6

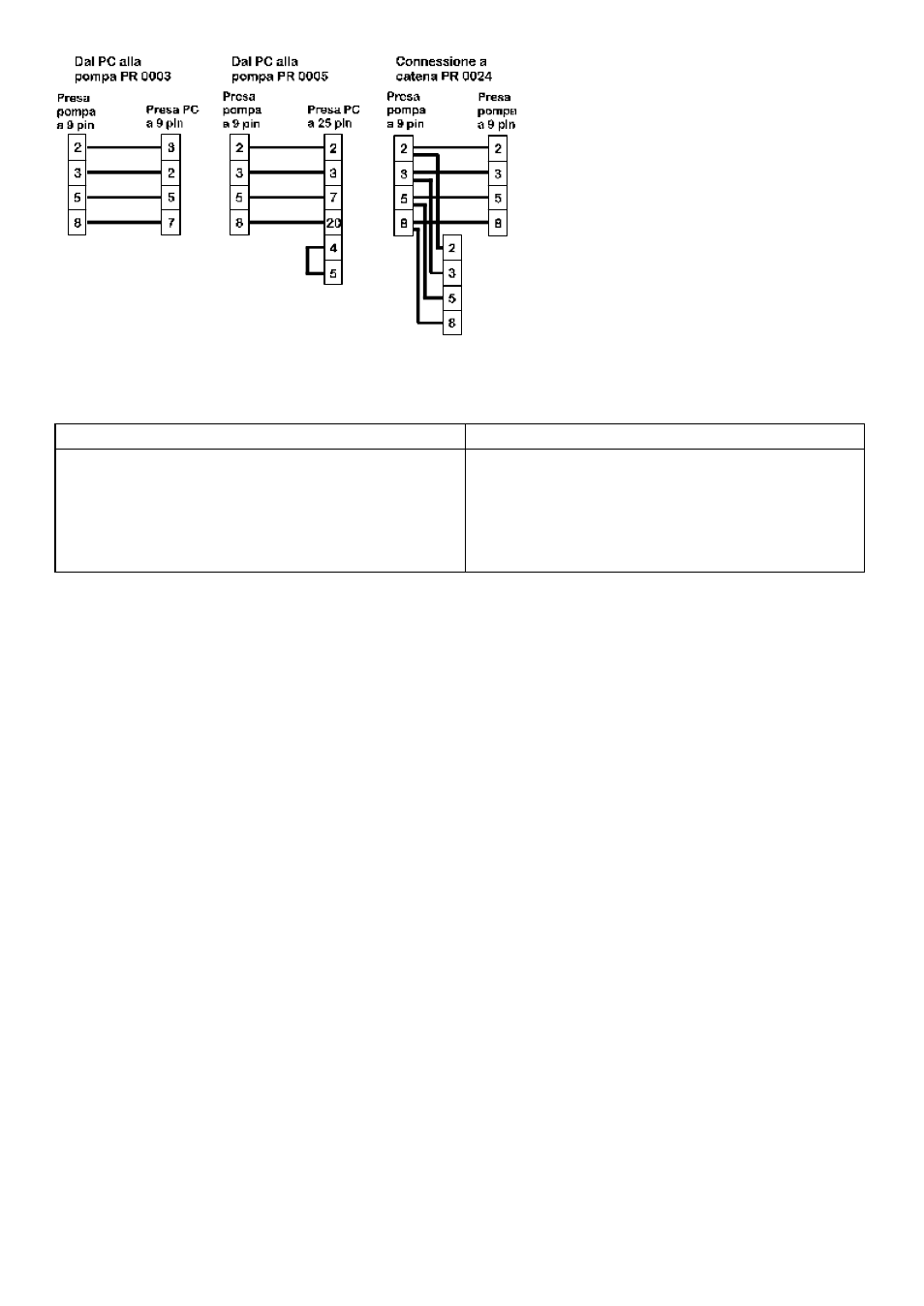

Usare soltanto cavi doppi schermati RS232.
Valori per l'RS232
Baud = 9600 ; Stop bits = 2 ; Data bits = 8 ; Parity = None ; Handshake = CTR o None; Auto echo = On
Piedino Funzione Piedino Funzione
1 - 6 -
2 RX (Ricezione dati) 7 RTS (Richiesta d'invio)
3 TX (Trasmissione dati) 8 CTS (Pronto per l'invio)
4 - 9 -
5 GND (Terra)
I seguenti codici azionano la 505Di sotto il controllo del collegamento RS232. I codici devono essere inviati alla pompa
dalla porta seriale di un computer (o equivalente). Terminare sempre ciascun comando con INVIO (ASCII CHR13).
nSPxxx Carica il regime impostato xxx sulla pompa numero n
nSI Aumenta la velocità di 1giri/minuto per la pompa n
nSD Diminuisci la velocità di 1 giri/minuto per la pompa n
nGO Avvia la pompa numero n
nST Arresta la pompa numero n
nRC Cambia il senso di rotazione per la pompa n
nRR Imposta il senso orario di rotazione per la pompa n
nRL Imposta il senso antiorario di rotazione per la pompa n
nDOxxxxx,yyy Imposta la dose per la pompa numero n negli impulsi del contagiri (nota 3)
nRS Visualizza lo stato per la pompa numero n (nota 4)
nZY Visualizza lo stato se la pompa n è AVVIAta 1 o ARRESTAta 0
nTC Azzera il conteggio del contagiri
nRT Leggi il valore del contagiri
Per scrivere sullo schermo della pompa numero n
nCA Cancella le informazioni esistenti, seguito da:
nCH Cursore "Home"; seguito da;
nW{riga di testo 1}~{riga di testo 2}@ ( @ = carattere finale )
Note sui codici di controllo
1 n = numero della pompa impostata in Set-up. Affinché il comando venga attivato contemporaneamente su tutte le
pompe collegate in rete, usare # prima del comando.
2 Ci sono 800 impulsi del contagiri per giro del testina della pompa sulla versione a 350 giri/minuto, 1280 impulsi del
contagiri per giro sulla versione a 220 giri/minuto.
3 nDOxxxxxxxx dove xxxxxxxx è un numero intero ed è la dosa prefissata negli impulsi del contagiri. Tale valore può
essere aumentato a nDOxxxxxxxx,yyy dove yyy è un "colpo indietro" negli impulsi del contagiri con un limite di 255
(a circa 1/5 di giro su un motore da 220 giri/minuto o 1/3 di giro su un motore da 350 giri/minuto).
