TASCAM DA-3000
43

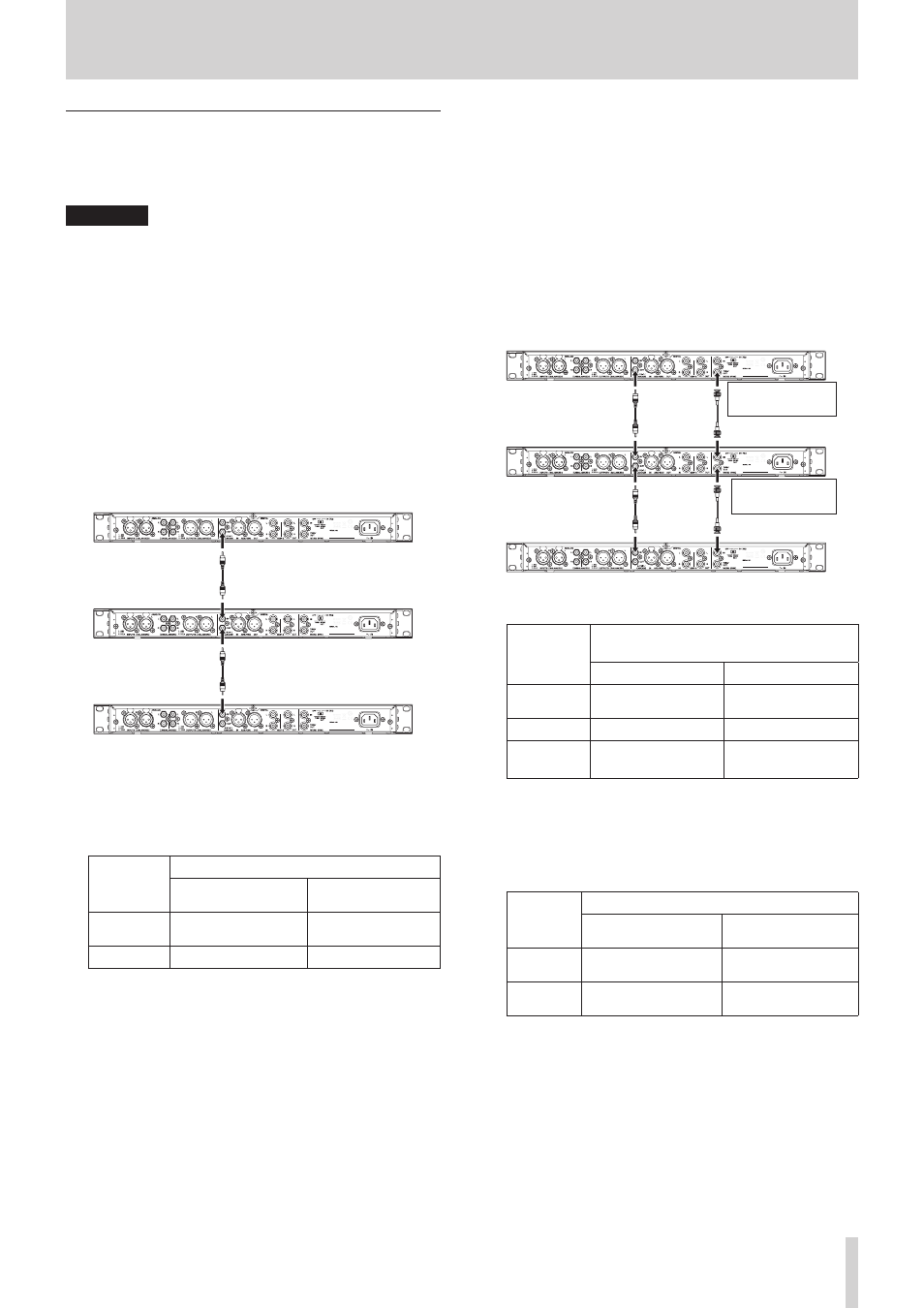

7 – Registrazione/riproduzione con collegamento in cascata
Collegamento e impostazione dei dispositivi
Collegare i dispositivi Master e Slave.
Collegare i dispositivi nel seguente modo secondo il metodo di
sincronizzazione.
CAUTELA
Durante l'installazione di unità una sopra l'altra, lasciare
spazio tra le unità per permettere una buona dissipazione
del calore.
Quando si installano a rack, lasciare almeno 1U aperta
sopra ogni unità.
8 Sincronizzazione tramite S/PDIF con l'unità Master
come Master clock
Collegamenti
Utilizzare un cavo digitale coassiale per collegare DIGITAL
OUT dell'unità Master a DIGITAL IN (S/PDIF / CASCADE)
dell'unità Slave.
Quando si collega una seconda unità Slave, usare un cavo
digitale coassiale per collegare DIGITAL OUT della prima
unità Slave a DIGITAL IN (S/PDIF / CASCADE) della seconda
unità Slave.
Unità Master
Unità Slave 1
Unità Slave 2
Impostazioni
Premere il pulsante MENU per aprire la pagina
GENERAL
del
menu. Impostare le voci
CLOCK MSTR
e
CASCADE
come
segue (vedere “Impostazione del Master clock” a pagina
25) (vedere “Impostazione delle unità Master e Slave” a
pagina 44).
Pagina GENERAL
Impostazione
CLOCK MSTR
Impostazione
CASCADE
Unità
Master
Internal MASTER
Unità Slave DIN SLAVE
8 Uso dell'unità Master come Master clock per la
sincronizzazione Word Clock
Collegamenti
Utilizzare un cavo digitale coassiale per collegare DIGITAL
OUT dell'unità Master a DIGITAL IN (S/PDIF / CASCADE)
dell'unità Slave e un cavo BNC per collegare WORD SYNC
THRU/OUT a WORD SYNC IN dell'unità Slave.
Quando si collega una seconda unità Slave, usare un cavo
digitale coassiale per collegare DIGITAL OUT della prima
unità Slave a DIGITAL IN (S/PDIF / CASCADE) della seconda
unità Slave e un cavo BNC per collegare WORD SYNC THRU/
OUT della prima unità Slave a WORD SYNC IN della seconda
unità Slave.
Unità Master
Unità Slave 1
Unità Slave 2
Interruttore ON 75Ω/
OFF (WORD OUT)
Interruttore ON
75Ω/OFF (THRU)
Inoltre, impostare gli interruttori 75Ω ON/OFF [THRU/
WORD OUT] delle unità Master e Slave come segue.
Interruttore
ON 75Ω/OFF [THRU/WORD OUT]
ON 75Ω/OFF
THRU/WORD OUT
Unità
Master
ON WORD OUT
Unità Slave OFF THRU
Unità Slave
(ultima)
ON WORD OUT
Impostazioni
Premere il pulsante MENU per aprire la pagina
GENERAL
del
menu. Impostare le voci
CLOCK MSTR
e
CASCADE
come
segue (vedere “Impostazione del Master clock” a pagina
25) (vedere “Impostazione delle unità Master e Slave” a
pagina 44).
Pagina GENERAL
Impostazione
CLOCK MSTR
Impostazione
CASCADE
Unità
Master
Internal MASTER
Unità
Slave
WORD SLAVE
