5
In caso di necessità, è possibile variare la polarità attraverso il selettore di polarità DMX, posto sul pannello posteriore.
CREAZIONE DI UNA CATENA DMX:
connettere l’uscita DMX della centralina all’ingrasso del proiettore più vicino. Procedere, connettendo l’uscita di un proiettore con
l’ingresso del successivo, fino a quando la catena non sia completata.

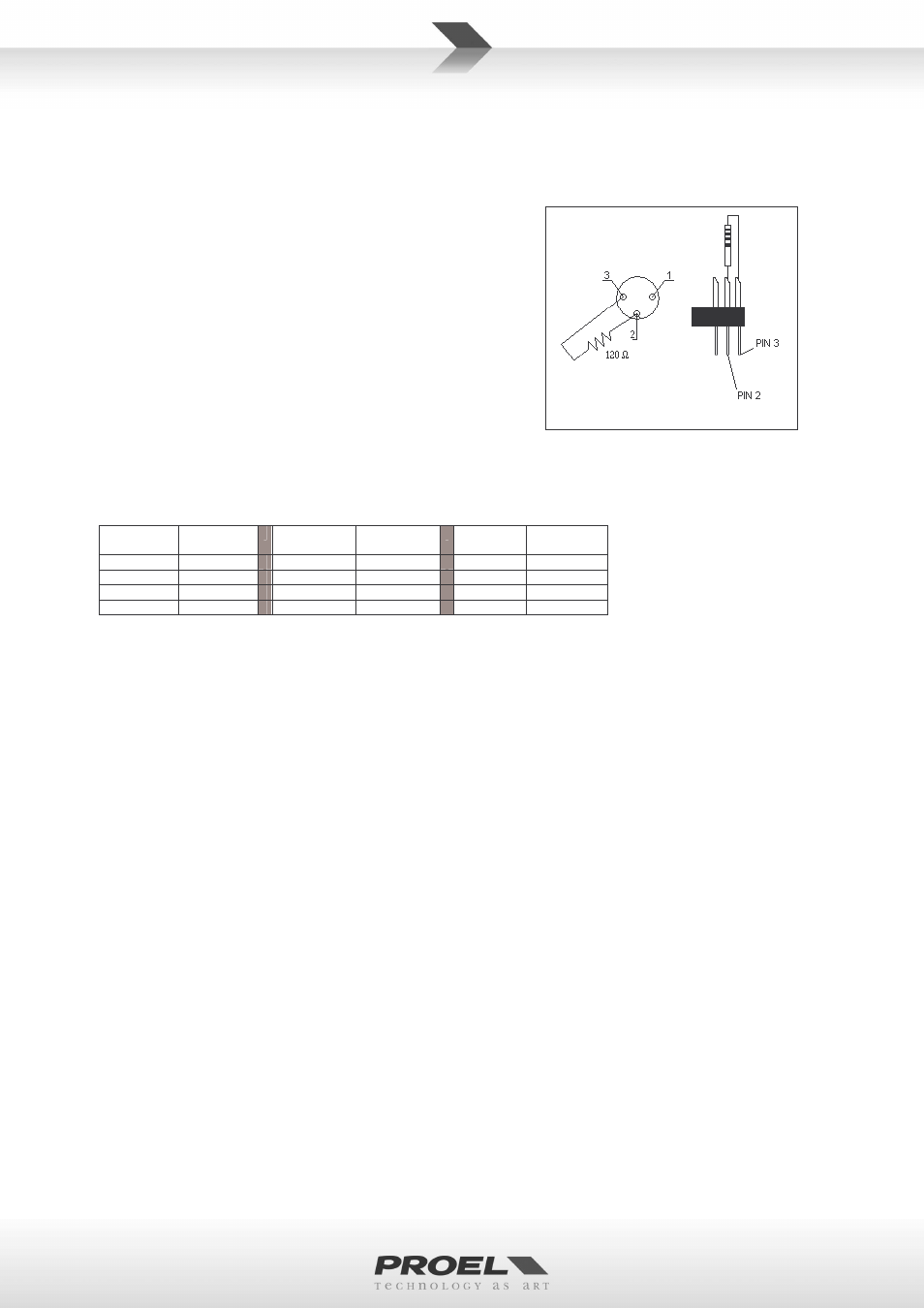

ATTENZIONE:
Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze o
dove vi sono disturbi elettrici, per esempio in discoteca, è consigliato l’uso di
una terminazione DMX. Il terminatore DMX è semplicemente un connettore
XLR con collegato ad esso una resistenza da 120 Ω (Ohm) tra i piedini 2 e 3.
La resistenza viene innestata nella presa DIGITAL THRU dell’ultimo proiettore
della catena. La connessione è illustrata a destra.
INDIRIZZAMENTO DEI PROIETTORI:
la centralina, assegna gli indirizzi DMX di partenza ad intervalli di 16, pertanto bisogna indirizzare opportunamente ogni proiettore al
rispettivo indirizzo di partenza, altrimenti l’assegnazione potrebbe risultare non corretta.
Tutti i proiettori con lo stessi indirizzo di partenza, lavoreranno in sincrono.
Proiettore Indirizzo di
partenza
Proiettore
Indirizzo di
partenza
Proiettore Indirizzo di
partenza
1 1 5 65 9 129
2 17 6 81 10 145
3 33 7 97 11 161
4 49 8 113 12 177
SETTAGGIO DEI CANALI
La centralina può controllare 12 fari motorizzati, da massimo 16 canali ciascuno.
FUNZIONAMENTO
MODALITA’ MANUALE
Per selezionare la modalità manuale, premere il pulsante AUTO/DEL, fino a quando il led corrispondente al funzionamento manuale
non sia acceso.
In modalità manuale (led Program spento) è possibile richiamare manualmente i fari connessi e controllarli tramite i rispettivi sliders.
Considerare che le posizioni impostate non possono essere memorizzate.
Selezionare il motorizzato attraverso il rispettivo pulsante scanner. Impostare le funzioni desiderate attraverso i rispettivi sliders.
TEST DI SCENE E BANCHI
Selezionare la scena da testare attraverso uno dei pulsanti SCENES. Selezionare il banco da testare attraverso i pulsanti BANK
UP/DOWN.
TEST DI UN CHASE:
Selezionare il chase da testare, attraverso uno dei pulsanti chase. Premendo il pulsante DISPLAY, il display visualizzerà il passo
corrente nel chase. Premere i pulsanti BANK UP/DOWN per selezionare ciascuna scena.
Attraverso il pulsante PAGE SELECT, è possibile regolare gli sliders dei canali da 1 a 8 (pagina A) e da 9 a 16 (pagina B), oppure
entrambi contemporaneamente.
Attraverso il pulsante DISPLAY è possibile commutare la visualizzazione dei valori degli sliders, dai valori DMX (0-255) ai valori
percentuali (0-100%).
