2. Descrizione
Pannello di accensione e monitoraggio a rack (standard 19”) completo di:
• Interruttore generale magnetotermico da 16A con spia di accensione
• Commutatore a sei posizioni per selezione dell’uscita di potenza a 100Vtc dell’amplificatore da
monitorare
• Selettore di volume 3 posizioni
• Altoparlante monitor
• Rispetta le normative di riferimento per l’installazione elettrica

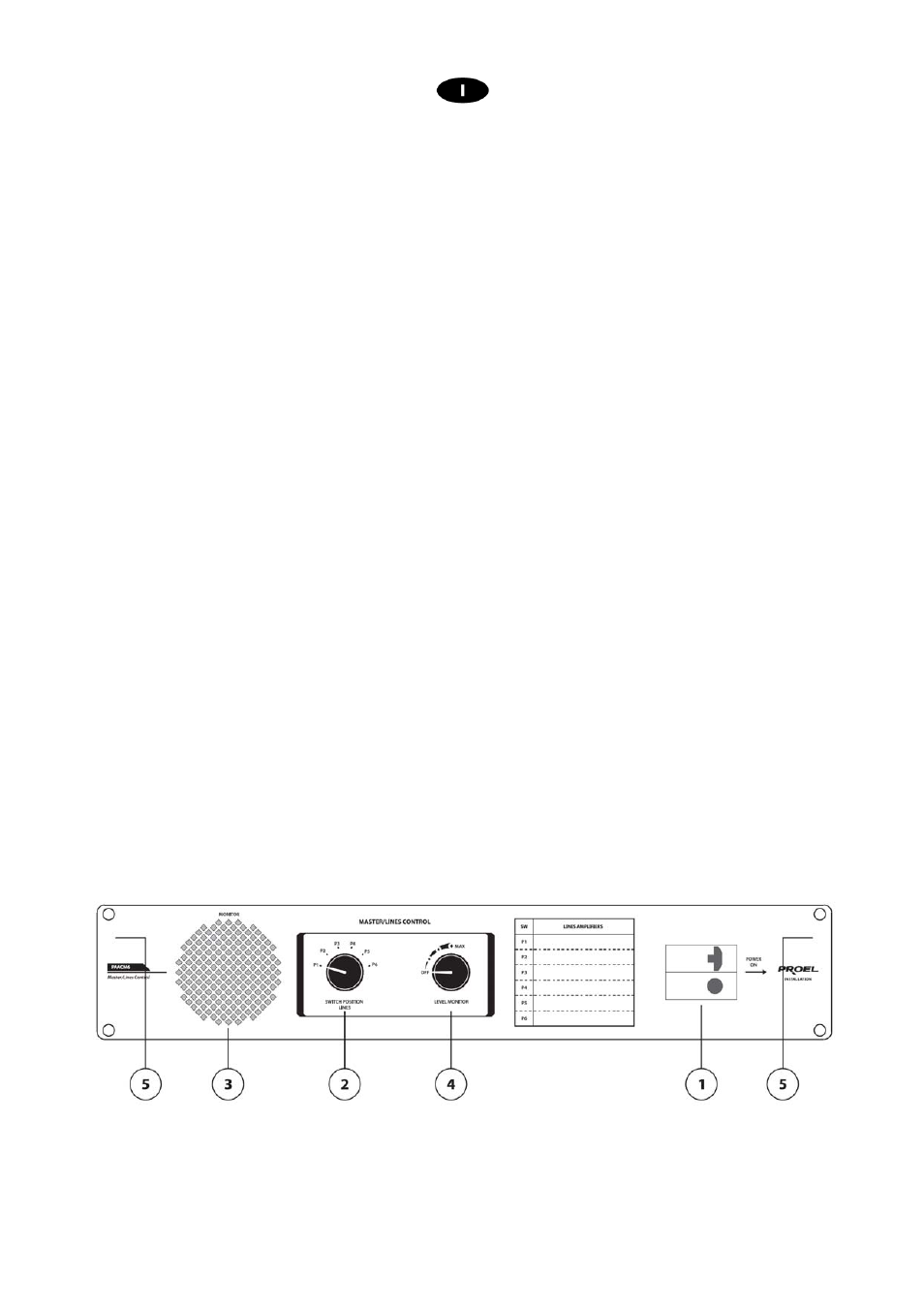

3. FUNZIONI E CONTROLLI
(1) Interruttore Magnetotermico con spia luminosa.
(2) Commutatore a sei posizioni.
Consente di selezione l’uscita di potenza a 100Vtc di uno tra i 6 amplificatore da monitorare
(3) Altoparlante Monitor.
(4) Controllo del Volume.
Questa manopola è usata per controllare il volume di uscita dell’altoparlante monitor.
(5) Alette di fissaggio su RACK 19”.
(6) Connessione di entrata alimentazione 230VAC 50/60Hz.
(7) Connessione di uscita (230VAC 50/60Hz) verso gli apparecchi utilizzatori.
Questa uscita è asservita dall’interruttore Magnetotermico generale (1) posto sul fronte.
NB I due cavi per la connessione di terra (quello proveniente dell’alimentazione di rete e quello
proveniente dal dispositivo da alimentare) dovranno essere connessi entrambi sotto l’unico morsetto
di terra giallo/verde.
(8) N° 6 morsetti di ingresso.
Questi 6 morsetti sono utilizzati per il collegamento delle linee 100V provenienti dall’uscita potenza
dei 6 amplificatori da monitorare. Cavo consigliato 2x1,5mm
2
(cod. HPC610FR)
(9) Dati Tecnici.
PANNELLO FRONTALE
