8. MIC 2 (controlli di tono)
Controllo di tono Alti e Bassi dell’ingresso microfonico n°2
9. Uscita supplementare bilanciata (Audio +, Audio-, GND)
Utilizzare quest’uscita per pilotare un eventuale amplificatore locale
10. Presa supplementare 24V DC (+24V, GND)
Collegare un’alimentazione supplementare 24 V DC al pannello di controllo remoto quando la distanza di comunicazione
supera i 50 metri
11. Porta di comunicazione RJ45
La porta RJ45 viene utilizzata sia per la comunicazione tra pannello di controllo remoto e MATRIX88, sia per
alimentare il pannello remoto fino a una distanza di 50 metri dalla matrice (per distanze superiori prevedere
un’alimentazione supplementare locale di 24 V DC).
Collegare alla porta ZONE REMOTE CONTROL dell’unità centrale MATRIX88. Ogni controllo remoto opera
esclusivamente nella zona audio a cui è connesso. Esempio se viene connesso alla ZONE REMOTE CONTROL 4 esso
sarà operativo solo sulla zona 4

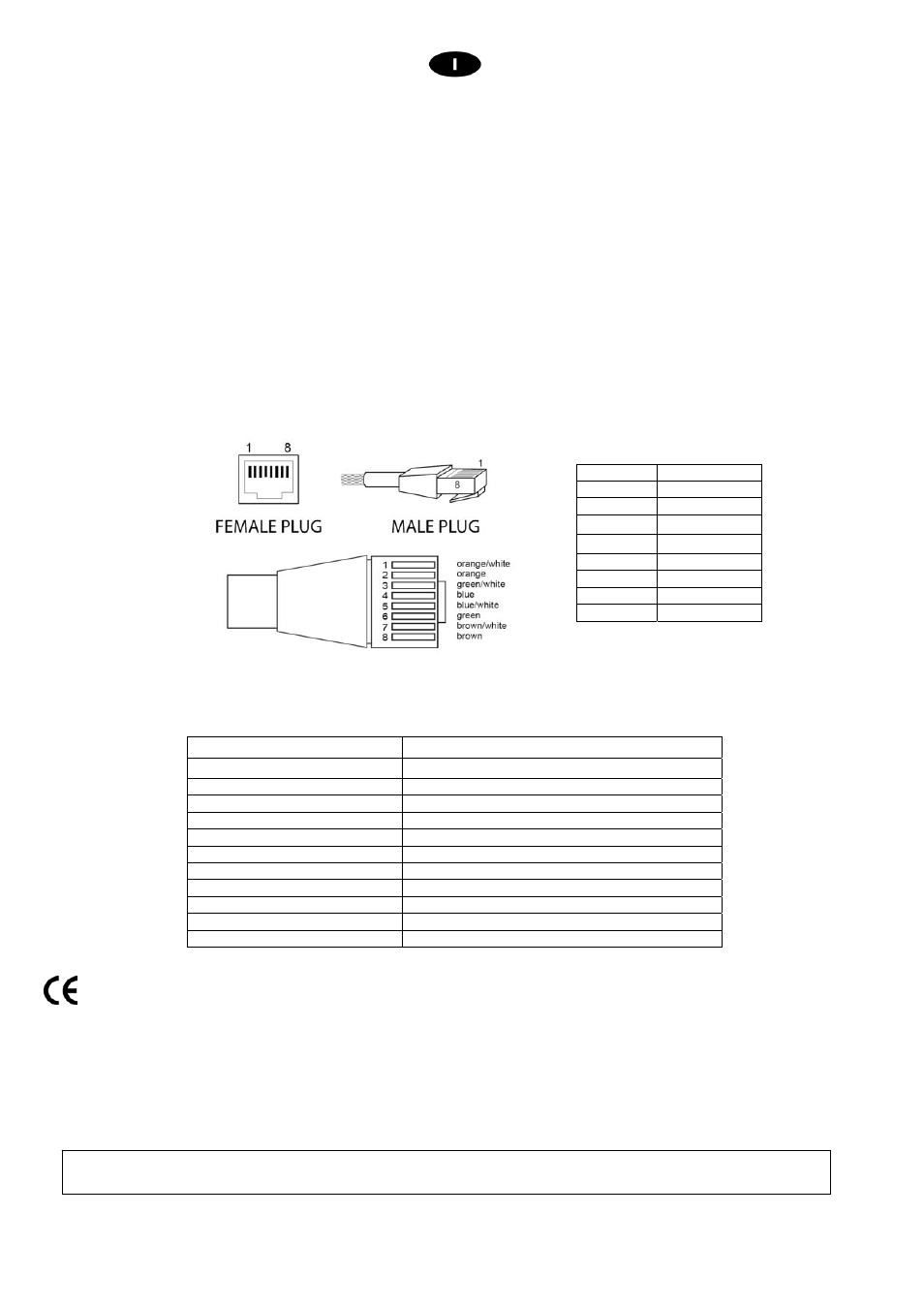

Dettaglio connessione cavo UTP CAT5 su connettore RJ45 per connessione postazione microfonica
secondo lo standard
EIA/TIA – 568B:
.
fig.2
4. CARATTERISTICHE
TECNICHE
Il prodotto è conforme alla Direttiva 89/336/CEE (Compatibilità Elettromagnetica)
e successive modifiche 92/31/CEE e 93/68/CEE, secondo i seguenti standard:
EN 50082-1:1997, EN 55013:1990, EN 55020:1994
inoltre, è conforme alla Direttiva 73/23/CEE (Bassa Tensione)
e successive modifiche 93/68/CEE, secondo il seguente standard:
EN 60065:1998
Piedino N° Assegnazione
1
RS485 B
2
RS485 A
3
MUTE
4
GND
5
24V1
6
24V1
7
AUDIO IN +
8
AUDIO IN-
MODELLO
LOC02
Velocità di comunicazione
57600 bpsd
Distanza di comunicazione
≤ 1 km (in assenza di disturbi)
Sensibilità Ingressi MIC
10 mV
Risposta in Frequenza
50Hz-18KHz
Uscita Aux
775 mV
Rapporto Segnale/Rumore
≥70 dB
THD
1% @ 1 kHz
Assorbimento
50 mA
Alimentazione
24 V DC
Peso
161 g
Dimensioni (L x A x P)
86 x 146 x 33 mm
La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare miglioramenti ai
prodotti esistenti, senza preavviso e in qualunque momento. REV. 00 38/11
