6

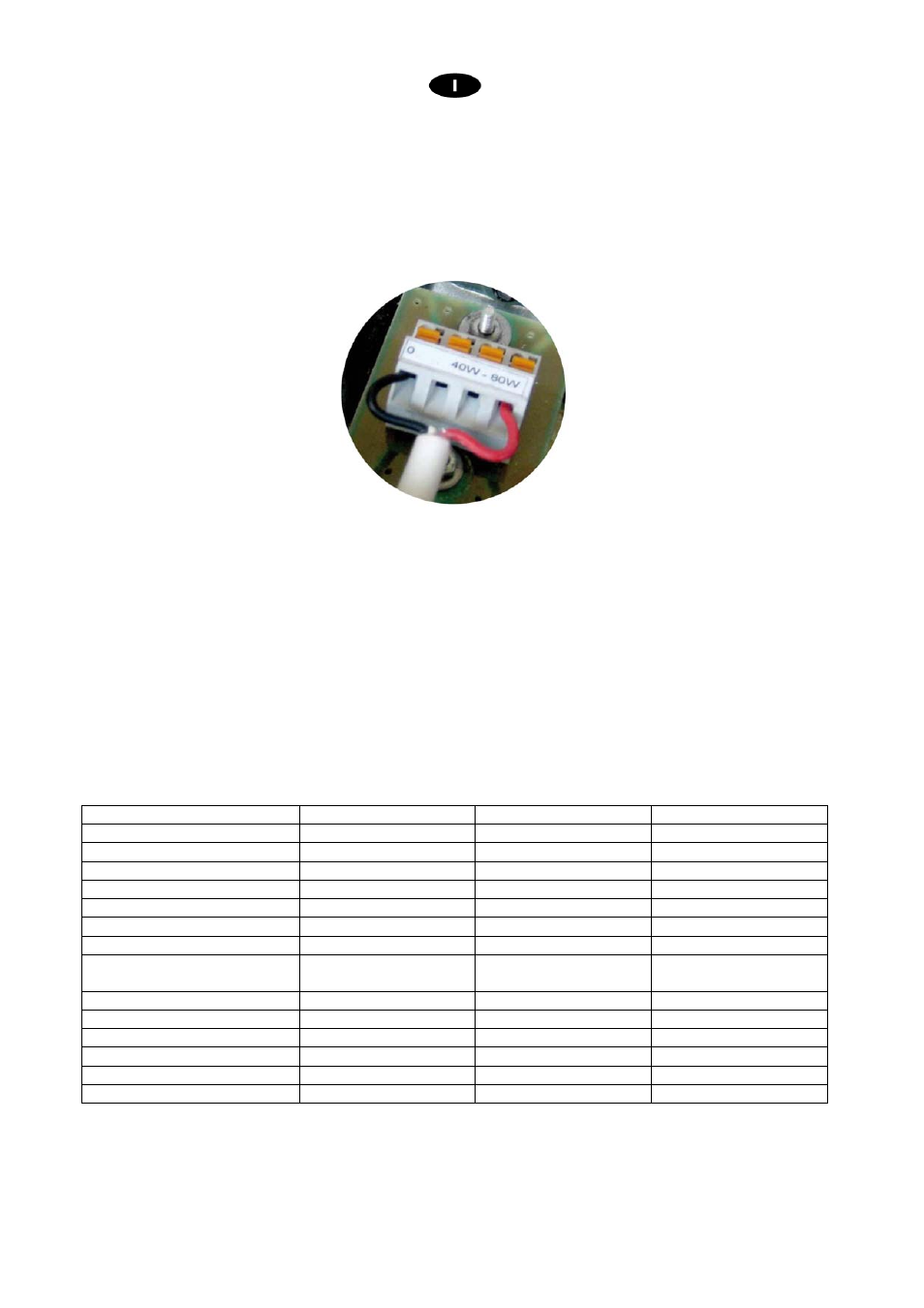

3) eseguire i collegamenti dei fili sulla morsettiera come da esempio (fig.3): il negativo in 0 (zero) e il positivo
nella potenza desiderata:
7,5W, 15W, 30W nel modello CO30S5;
15W, 30W, 60W nel modello CO60S10;
60W, 120W nel modello CO120S15.
fig.3
Nota:
In presenza di ascoltatori seduti, per ottenere il miglior effetto sonoro, è necessario fissare il diffusore con la
parte inferiore ad un’altezza di 1,5 m da terra mentre nel caso di ascoltatori in piedi, l’altezza consigliata è di
1,7m.
4. CARATTERISTICHE TECNICHE
Model: CO30S5 CO60S10 CO120S15
Type: Column Speaker Column Speaker Column Speaker
Speaker/s 5 x 3” ¼ 10 x 3” ¼ 15 x 3” ¼
RMS power 7.5/15/30 W 15/30/60 W 60/120 W
Constant voltage binding: 100V 100V 100V
Frequency response: 200Hz -19KHz (-10dB) 180Hz -18KHz (-10dB) 170Hz -17KHz (-10dB)
SPL (1W/m): 93 dB 93 dB 94 dB
SPL MAX (Pmax @ 1m): 108 dB 111 dB 115 dB
Coverage Angle
1KHz/4KHz (-6dB): V:70º/20°
H:160º/120° V:40º/20°
H:160º/120° V:30º/20°
H:160º/120°
Construction materials: Alluminium Alluminium Alluminium
Colour: White White White
Dimensions (W x H x D): 91 x 544 x 88mm 91 x 941 x 88mm 91 x 1339 x 88mm
Weight: 3.5Kg (7.716 lb) 6.2 kg (13.668 lb) 8.9 kg (19.621 lb)
Fixing system: Bracket Bracket Bracket
Protection rating - - -
