3. PANNELLO FRONTALE

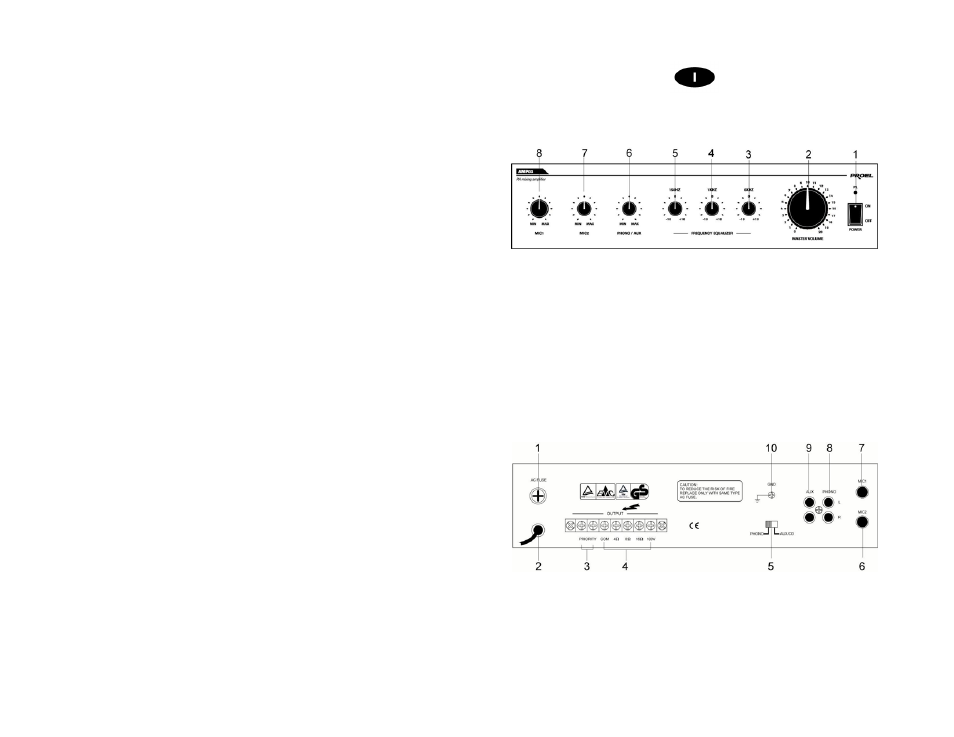

fig.1
1) Interruttore di accensione.
2) Controllo volume generale (Master)
3) Controllo toni Alti (6 KHz)
4) Controllo toni Medi (1 KHz)
5) Controllo toni Bassi (150 Hz)
6) Controllo volume PHONO/AUX
7) Controllo volume MIC2
8) Controllo volume MIC1
4. PANNELLO POSTERIORE
fig.2
1) Vano porta-fusibile
2) Cavo alimentazione di rete (220 Vac)
3) Morsetti funzione priorità
4) Terminali di uscita (4
Ω, 8Ω, 16Ω, 100 V)
5) Selettore ingressi AUX o PHONO
6) Ingresso MIC2 (Jack)
7) Ingresso MIC1 (Jack)
