DESCRIPTION DESCRIPTION
MINI MAG 27 is a mobile antenna working on 27 MHz. The whip is made of 17/7 PH stainless steel
whit a stainless steel spring and all the metallic parts are of chromed brass to get the best
robustness. Supplied with magnetic mount and 3m cable for a TEMPORARY INSTALLATION.
SPECIFICATIONS SPECIFICATIONS
ID381
Type : Central Loaded
Impedance : 50 W
Frequency Range : 27 - 27.5 MHz
Polarization : Vertical
SWR @ res. freq. : £ 1.2
Bandwidth @ SWR £ 2 : ³ 280 KHz
Max Power : 10 Watts (CW) continuous,
50 Watts (CW) short time
Height (approx.) : 630 mm
Weight (approx.) : 575 gr
Standard Mount : Magnetic
Cable Lenght / Type / Connector : 3 m / RG 58 / UHF PL-259
Mag mount overall size : Æ 90mm
HI-QUALITY ANTENNAS MADE IN ITALY

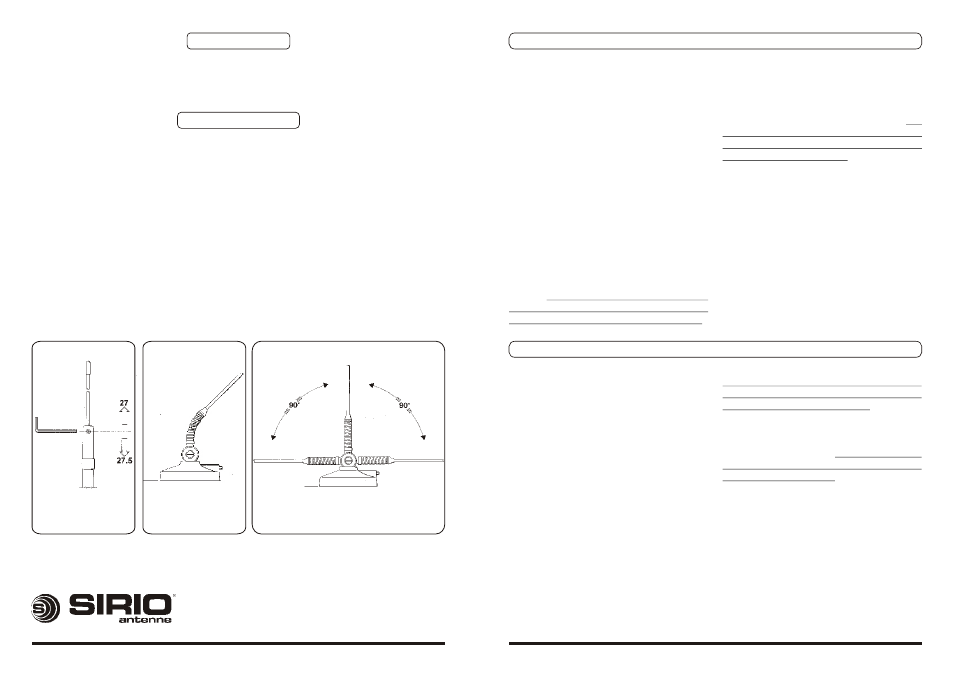

Tuning system 180° inclination system
Stainless steel spring
for flexibility
ISTRUZIONI DI TARATURA ISTRUZIONI DI TARATURA
Le antenne sono pre-tarate in fabbrica
pertanto nella maggior parte dei casi non
necessitano di taratura. In caso si renda
necessaria una leggera taratura consigliamo di
seguire la procedura riportata di seguito.
A) Recarsi in spazio aperto ad almeno 50 metri
o più da oggetti metallici quali cancelli,
lampioni, edifici o tralicci.
B) Collegare un SWR-meter (ROS-metro) tra il
connettore dell’antenna e il trasmettitore CB.
Seguire le istruzioni del ROS-metro per il
corretto utilizzo dell’apparato.
C) La seguente procedura si applica per la
taratura dei 40 canali omologati per banda CB
compresi nel range di frequenza da
CH-1 = 26.965 MHz a CH-40 = 27.405
MHz con CH-19 = 27.185MHz in centro
banda.
Selezionare il CH-1 sul trasmettitore CB ed
effettuare la misura di SWR annotandone il
valore. Trasmettere sempre per pochi
secondi perché se l’ SWR fosse molto alto
si potrebbe danneggiare il trasmettitore.
D) Ripetere l’operazione anche per il CH-19 e il
CH-40.
E) Se tutti e tre i valori di SWR sono molto alti
(maggiori del valore 3) o tendenti a infinito,
probabilmente è presente un corto circuito nel
cablaggio oppure l’antenna è guasta. Per
evitare di danneggiare il vostro
trasmettitore CB NON utilizzarlo finché il
problema non sarà risolto.
F) Se i valori di SWR sono uguali per CH-1 e CH-
40 e il valore minimo si ha su CH-19, la vostra
antenna non necessita di alcuna taratura.
G) Se il valore di SWR è più basso su CH-1
rispetto a CH-40, la vostra antenna é
elettricamente “lunga”, quindi accorciare lo
stilo di circa 10mm alla volta fino ad ottenere gli
stessi valori di SWR sia su CH-1 che su CH-40.
H) Se il valore di SWR è più basso su CH-40
rispetto a CH-1, la vostra antenna é
elettricamente “corta”, quindi allungare lo stilo
sfilandolo di 10mm alla volta fino ad ottenere
gli stessi valori di SWR sia su CH-1 che su CH-40.
TUNING INSTRUCTIONS TUNING INSTRUCTIONS
SWR measurement, writing down the results.
Transmit only for a few seconds because
in case the SWR is too high the
transceiver could be damaged.
D) Repeat the procedure for CH-19 and CH-40.
E) If all SWR results are very high (more than 3)
probably there’s a short circuit in the cable or
your antenna is defective. To avoid damages
to your CB transceiver DO NOT use it until
the problem is rectified.
F) If the SWR results are the same on CH-1 and
CH-40 and the lower value is on CH-19, your
antenna doesn’t need any tuning.
G) If the SWR result on CH-1 is lower than CH-
40 your antenna is electrically TOO LONG and
you should slightly cut the radiator by 10mm at
a time. Avoid cutting too much. As long as you
get the same values on CH-1 as well as CH-40.
H) If the SWR result on CH-40 is lower than CH-
1 your antenna is electrically TOO SHORT and
you need to pull out the radiator as long as you
get the same values on CH-1 as well as CH-40.
Most of the antennas are factory tuned and
don’t need any extra tuning, but in case of fine
adjustments we recommend to follow the
procedure below:
A) To perform a correct test, move to an open
space far from metal parts such as metal doors,
buildings, towers, gates etc. at minimum 50
metres or more.
B) Connect your SWR-meter between the
antenna connector and your CB transceiver
(follow the instructions of your SWR-meter for
the correct use to your equipment).
C) The following procedure is used for the
tuning of the 40 channels CB-band Radio in
the range of:
CH-1 = 26.965 MHz to CH-40 = 27.405
MHz with CH-19 = 27.185 MHz as centre
band for EU Frequencies.
CH-1 = 27.601 MHz to CH-40 = 27.991
MHz with CH-19 = 27.781 MHz as centre
band for UK Frequencies.
Select CH-1 on your CB-transceiver and take an
