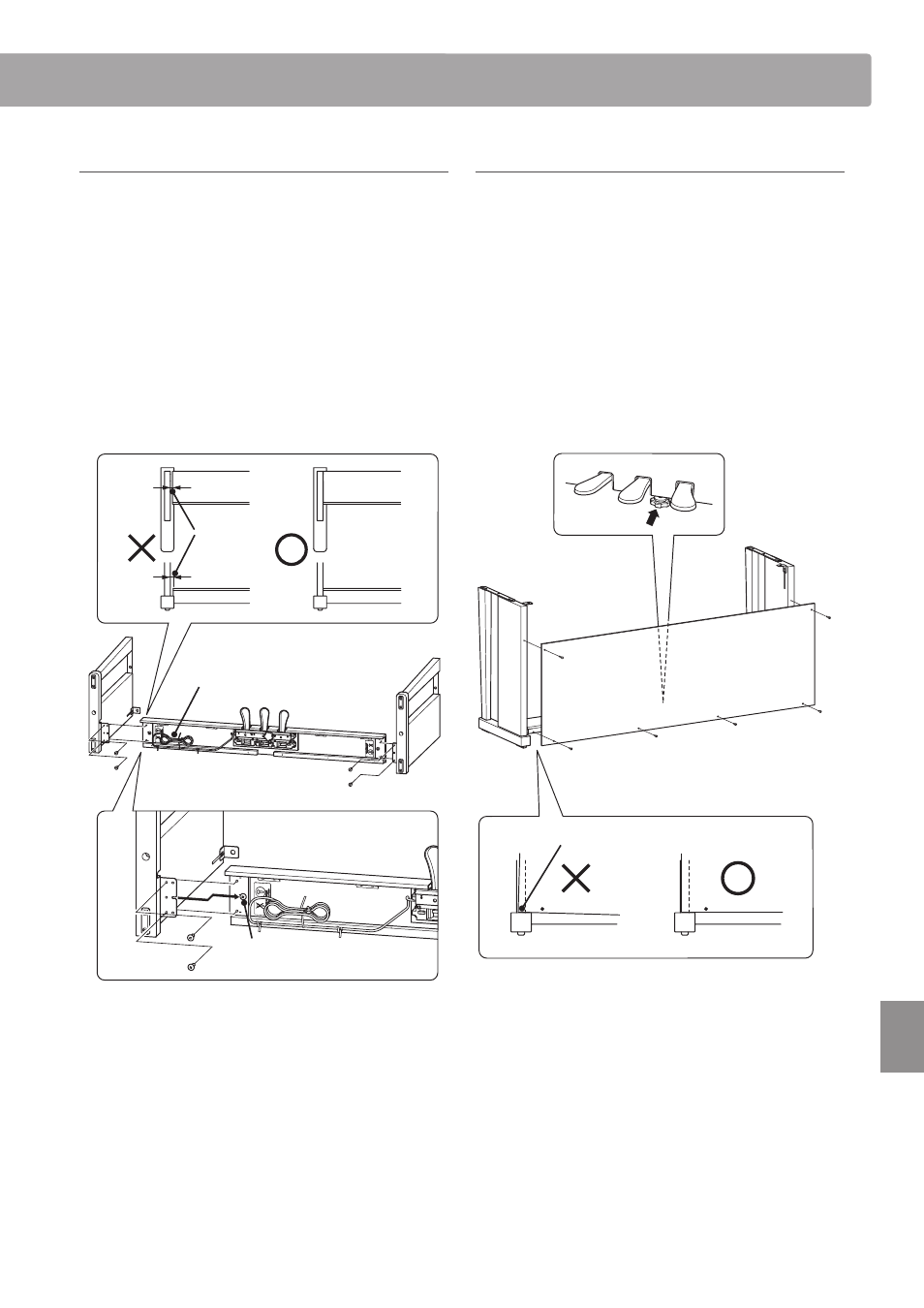

1. Montaggio pannelli laterali b e pedaliera e
Svolgere ed estendere il cavo di connessione dei pedali fi ssato
alla base della pedaliera e.
Unire la pedaliera e ai pannelli laterali b utilizzando la vite
di allineamento posta all fi ne della pedaliera. Assicurarsi di
utilizzare correttamente i pannelli laterali per il lato sinistro e
per quello destro.
Assicurarsi che la pedaliera e i pannelli laterali siano in perfetto
contatto, e che non ci siano ampie distanze tra le parti assemblate.
Inserire le quattro viti silver fi lettate corte j nei fori
corrispondenti così come illustrato e fi ssare con fermezza la
pedaliera ai pannelli sinistro e destro.
fessura
Cavo del pedale
Viti di allineamento
b
b
e
e
b
b
e
e
b
b
e
b
e
j
j
2.Fissaggio del pannello posteriore d
Consente di posizionare verticalmente la pedaliera e i pannelli
laterali.
* Assicurarsi che la manopola regolatrice sia fi ssata alla pedaliera.
Fissare temporaneamente il pannello posteriore d ai pannelli
laterali destro e sinistro mediante le due viti fi lettate h,
lasciando una tolleranza di serraggio di circa 1-2 mm.
Fissare quindi la base del pannello posteriore alla pedaliera
utilizzando le quattro viti medie di colore nero i.
non allineati
b
b
d
h
h
i
i
i
i
