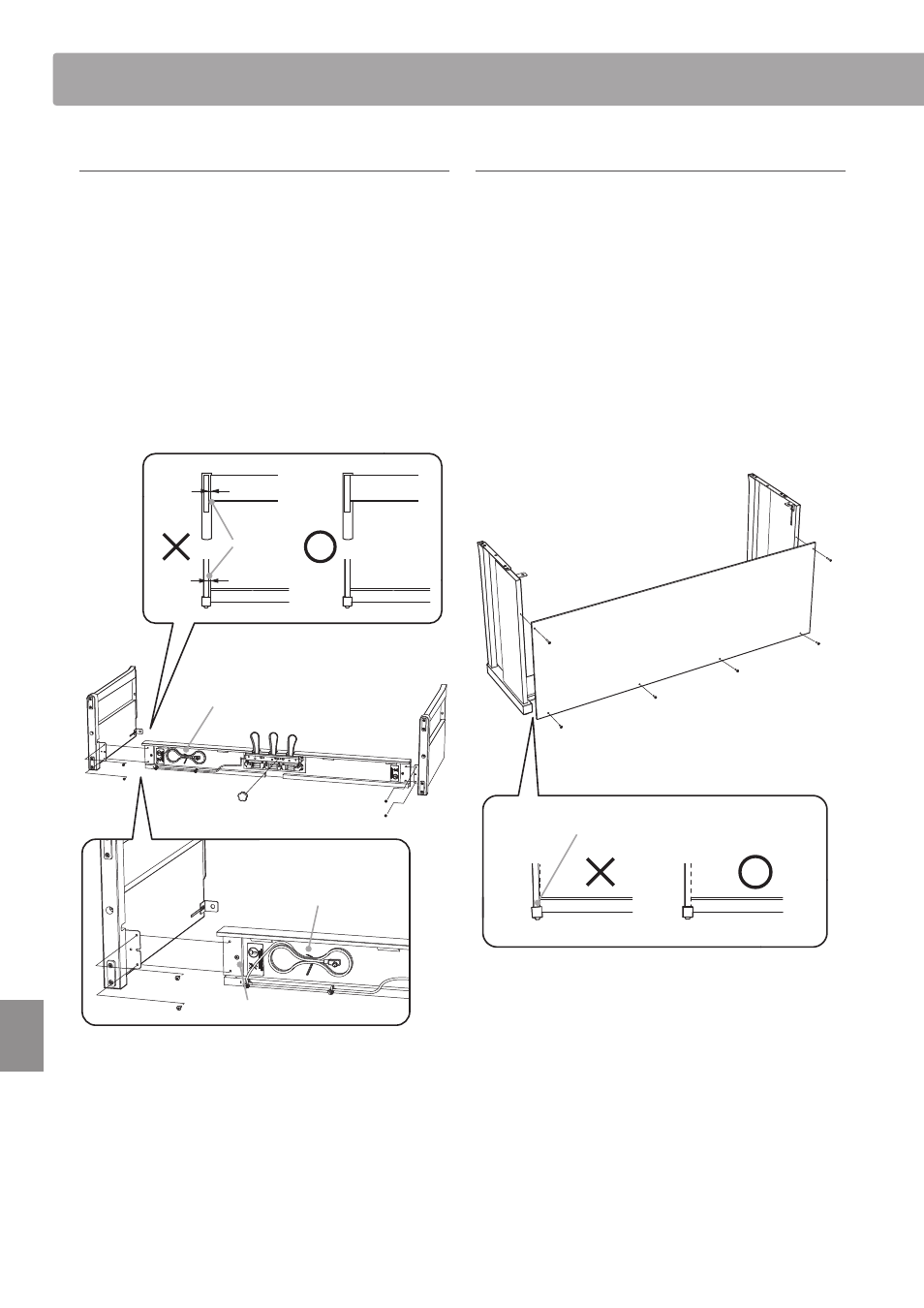

1. Montaggio pannelli laterali b e pedaliera d
Svolgere ed estendere il cavo di connessione dei pedali fissato
alla base della pedaliera d.
Unire la pedaliera d ai pannelli laterali b utilizzando la vite di
allineamento posta alla fine della pedaliera. Assicurarsi di
utilizzare correttamente i pannelli laterali per il lato sinistro e
per quello destro.
Assicurarsi che la pedaliera e i pannelli laterali siano in perfetto
contatto, e che non ci siano ampie distanze tra le parti assemblate.
Inserire le quattro viti silver filettate corte j nei fori
corrispondenti così come illustrato e fissare con fermezza la
pedaliera ai pannelli sinistro e destro.
Cavo del pedale
Viti di allineamento
fessura
b
d
b
d
b
d
b
d
d
b
b
d
b
j
j
Slacciare
d
2.Fissaggio del pannello posteriore c
Consente di posizionare verticalmente la pedaliera e i pannelli
laterali.
* Assicurarsi che la manopola regolatrice sia fissata alla pedaliera.
Fissare temporaneamente il pannello posteriore c ai pannelli
laterali destro e sinistro mediante le due viti filettate nere o
silver h, lasciando una tolleranza di serraggio di circa 1-2
mm.
Fissare quindi la base del pannello posteriore alla pedaliera
utilizzando le quattro viti nere o silver medie i.
Infine, serrare nuovamente le viti lunghe in modo che il
pannello posteriore sia a stretto contatto con i pannelli laterali,
verificando che non vi sia gioco tra questi elementi.
non allineati
b
h
i
i
i
i
h
c
b
Istruzioni di assemblaggio
