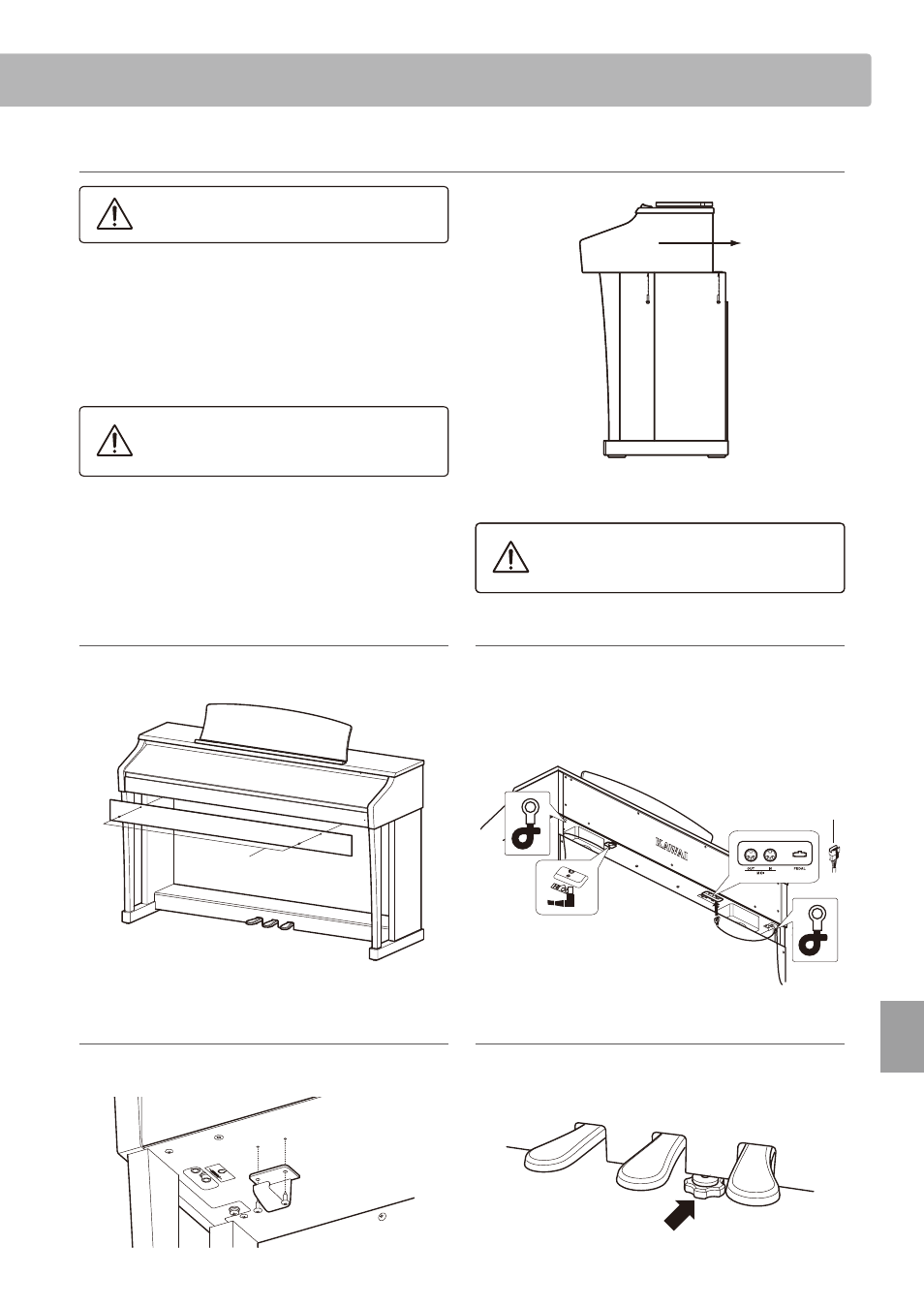

3. Montaggio del corpo principale a
I passaggi di seguito indicati devono essere
effettuati da due o più persone.
Sollevare il corpo principale a e posarlo con attenzione sul
supporto.
Posizionare il corpo principale verso la parte frontale del
supporto, in modo che I fori metallici di raccordo siano visibili
dall’alto.
Far scivolare lentamente il corpo principale verso il retro sino a
che la base si agganci con i fissaggi posti all’interno dei pannelli
bloccandosi.
Quando il corpo principale viene appoggiato
sul supporto prestare attenzione a non
imprigionare mani o dita.
Fissare da sotto il corpo principale al supporto mediante le
quattro viti (con rondella piana e rondella di montaggio) h.
Inizialmente avvitare lentamente tutte e quattro le viti, in modo
da poter regolare la posizione del corpo principale sul supporto.
Quando tutte e quattro le viti sono inserite e il corpo principale
è in posizione corretta, stringerle con fermezza.
h h h h
Avvitare con fermezza tutte le viti per assicurare
saldamente il corpo principale al supporto.
Un’errata procedura può causare ferite e danni. Avvitare con fermezza tutte le viti per assicurare
saldamente il corpo principale al supporto.
Un’errata procedura può causare ferite e danni.
4. Fissaggio del pannello frontale inferiore c
Fissare il pannello frontale inferiore c ai supporti metallici
posizionati sotto il corpo principale mediante due viti corte
nere l.
5. Connessione del cavo dei pedali e dell’adattatore AC
Collegare il cavo dei pedali al terminale PEDAL posizionato
sotto al corpo principale, assicurandosi che la spina dentellata
sia rivolta verso il retro dello strumento.
Collegare l’adattatore AC f al terminale DC IN.
Per fissare i cavi utilizzare le relative fascette.
Spina dentellata pedali
Adattatore AC
Fascetta
6. Fissaggio del gancio cuffia (opzionale)
Se lo si desidera, è possibile fissare il gancio per la cuffia sotto il
corpo principale mediante le relative viti filettate.
7. Regolazione della manopola pedaliera
Girare la manopola in senso anti-orario sino a quando entra in
contatto con il pavimento mantenendo saldi i pedali.
Manopola pedaliera
