38
A
p
pendic
e

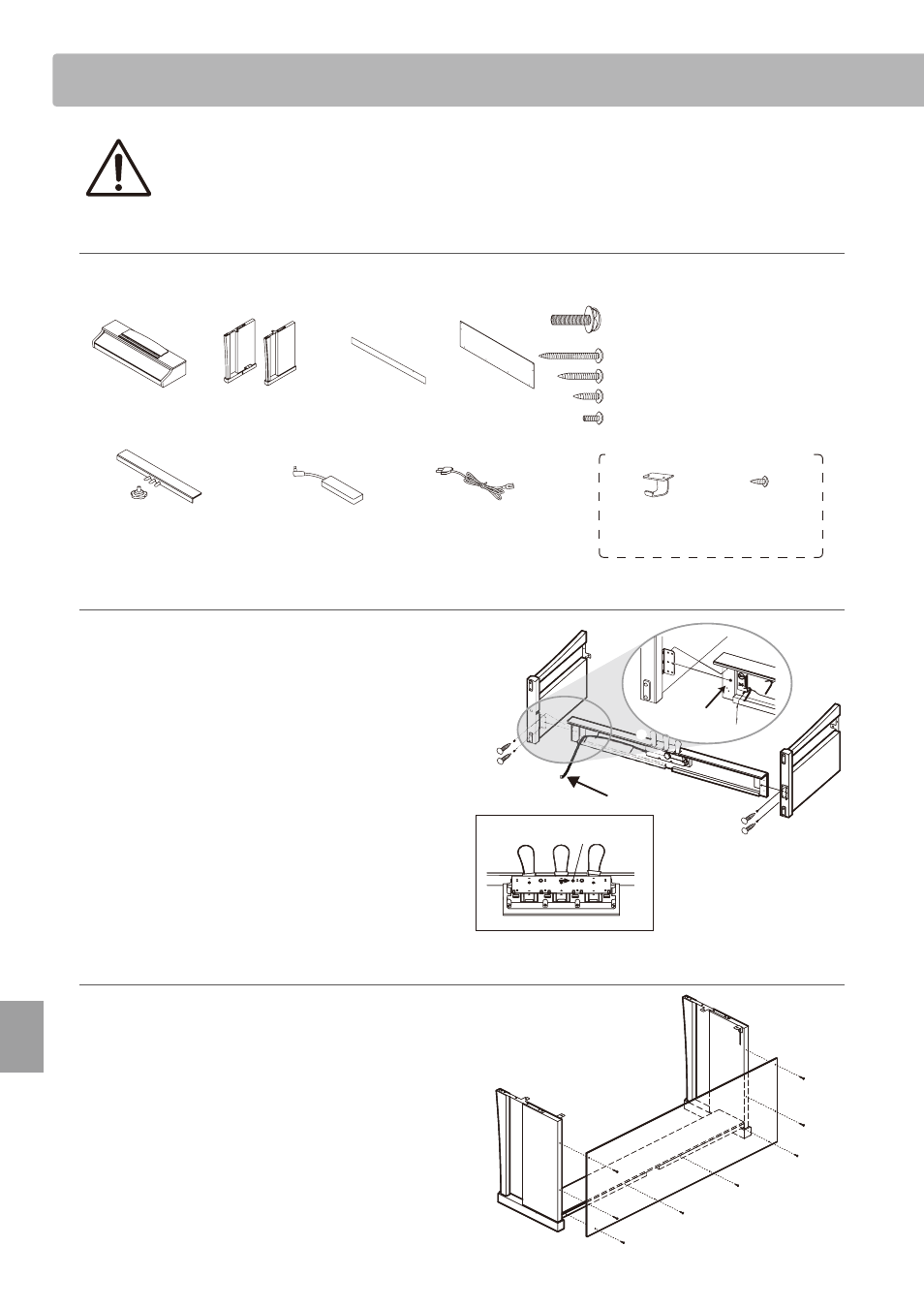

Istruzioni di assemblaggio
Leggere attentamente queste istruzioni di assemblaggio prima di montare il pianoforte digitale CA13.
Assicurarsi che il lavoro di assemblaggio del pianoforte digitale CA13 sia svolto da due o più persone, in
particolar modo quando il corpo principale viene posizionato sul supporto (punto 3).
„ Parti incluse
Prima di procedere al montaggio del pianoforte digitale CA13 assicurarsi che tutte le parti indicate siano presenti.
Per l’assemblaggio dello strumento utilizzare un avvitatore Philips (non in dotazione).
a Corpo
principale
b Pannelli laterali
(sinistro, destro)
f Adattatore AC
c Pannello frontale
inferiore
e Pedaliera Manopola di
fissaggio della pedaliera
d Pannello
posteriore
h Vite (con rondella piana e rondella
di montaggio) x 4
i Vite filettata (lunga, nera) x 4
j Vite filettata (media, nera) x 4
k Vite filettata (corta, silver) x 4
l Vite (corta,nera) x 2
g Cavo elettrico Gancio cuffia
x 1
Vite per
fissaggio x 2
m Set per gancio per cuffia x 1
1. Montaggio pannelli laterali b, pedaliera e manopola di regolazione e
Svolgere ed estendere il cavo di connessione dei pedali fissato
alla base della pedaliera e.
Inserire per circa 1 cm la manopola di regolazione nel foro della
pedaliera come indicato nello schema.
Unire la pedaliera e ai pannelli laterali b utilizzando la vite
di allineamento posta all fine della pedaliera. Assicurarsi di
utilizzare correttamente i pannelli laterali per il lato sinistro e
per quello destro.
Assicurarsi che la pedaliera e I pannelli laterali siano in perfetto
contatto, e che non ci siano ampie distanze tra le parti assemblate.
Inserire le quattro viti silver filettate corte k nei fori
corrispondenti così come illustrato e fissare con fermezza la
pedaliera ai pannelli sinistro e destro.
2. Fissaggio del pannello posteriore d
Consente di posizionare verticalmente la pedaliera e i pannelli
laterali.
Fissare il pannello posteriore d ai pannelli laterali mediante
le quattro viti lunghe nere i. Fissare poi la base del pannello
posteriore alla pedaliera mediante le quattro viti medie nere
j.
k
e
b
Cavo del pedale
Viti di
allineamento
Foro della manopola di
regolazione pedali
k
e
b
Cavo del pedale
Viti di
allineamento
Foro della manopola di
regolazione pedali
i
i
j
i
i
j
