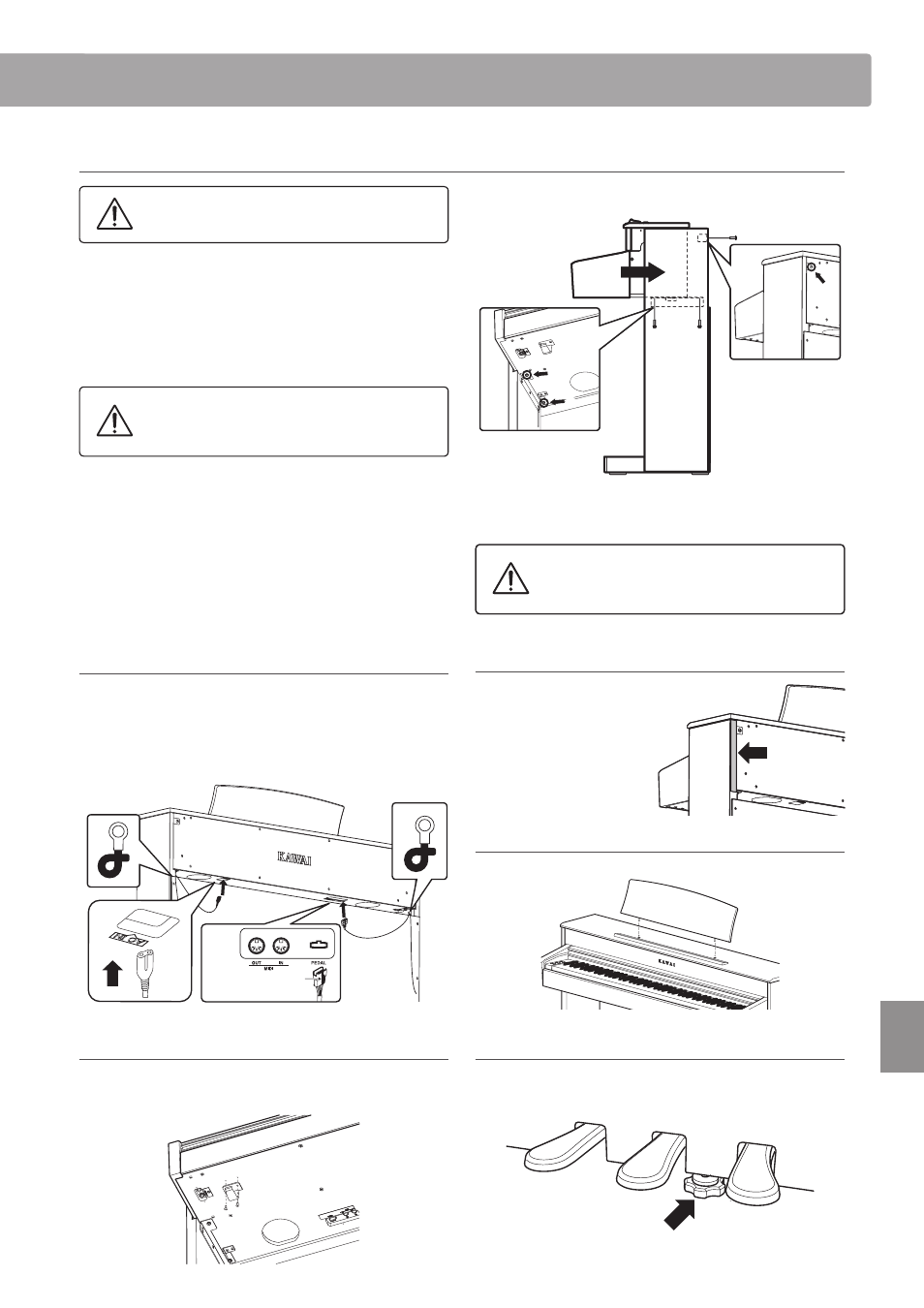

3. Montaggio del corpo principale a
I passaggi di seguito indicati devono essere
effettuati da due o più persone.
Sollevare il corpo principale a e posarlo con attenzione sul
supporto.
Posizionare il corpo principale verso la parte frontale del
supporto, in modo che I fori metallici di raccordo siano visibili
dall’alto.
Far scivolare lentamente il corpo principale verso il retro sino a
che la base si agganci con i fissaggi posti all’interno dei pannelli
bloccandosi.
Quando il corpo principale viene appoggiato
sul supporto prestare attenzione a non
imprigionare mani o dita.
Fissare temporanemente il corpo principale al supporto
mediante due viti i, lasciando anche in questo caso una
tolleranza di serraggio di 1-2 mm.
Fissare da sotto il corpo principale al supporto mediante le
quattro viti (con rondella piana e rondella di montaggio) h.
Inizialmente avvitare lentamente tutte e quattro le viti, in modo
da poter regolare la posizione del corpo principale sul supporto.
Quando tutte e quattro le viti sono inserite e il corpo principale
è in posizione corretta, stringerle con fermezza.
Quindi fissare fermamente tutte le viti i e j.
h h
i
i
h
h
h h
i
i
h
h
Avvitare con fermezza tutte le viti per assicurare
saldamente il corpo principale al supporto.
Un’errata procedura può causare ferite e danni. Avvitare con fermezza tutte le viti per assicurare
saldamente il corpo principale al supporto.
Un’errata procedura può causare ferite e danni.
4. Connessione del cavo dei pedali e dell’adattatore AC
Collegare il cavo dei pedali al terminale PEDAL posizionato
sotto al corpo principale, assicurandosi che la spina dentellata
sia rivolta verso il retro dello strumento.
Collegare l’adattatore AC f al terminale AC IN.
Per fissare i cavi utilizzare le relative fascette.
Spina dentellata
pedali
Fascetta
5. Fissaggio dei coprigiunti
Attaccare i coprigiunti g alla parte
posteriore dello strumento, nel
punto in cui pannelli laterali destro
e sinistro entrano in contatto con il
corpo principale.
6. Montaggio del leggio
Inserire il leggio c nel pannello superiore del corpo principale.
c
g g
7. Fissaggio del gancio cuffia (opzionale)
Se lo si desidera, è possibile fissare il gancio per la cuffia sotto il
corpo principale mediante le relative viti filettate.
8. Regolazione della manopola pedaliera
Girare la manopola in senso anti-orario sino a quando entra in
contatto con il pavimento mantenendo saldi i pedali.
Manopola pedaliera
