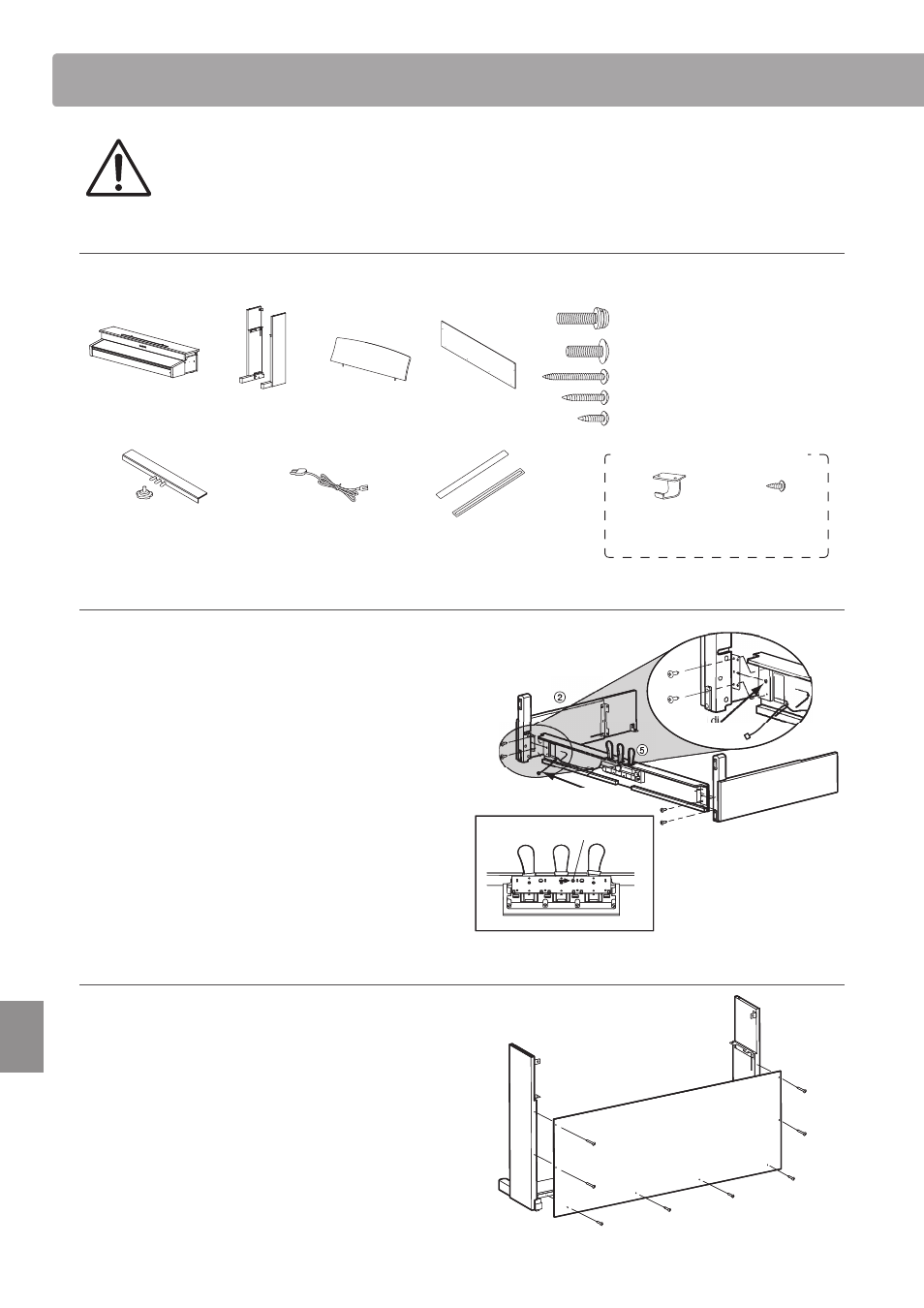

Leggere attentamente queste istruzioni di assemblaggio prima di montare il pianoforte digitale CS3.
Assicurarsi che il lavoro di assemblaggio del pianoforte digitale CS3 sia svolto da due o più persone, in
particolar modo quando il corpo principale viene posizionato sul supporto (punto 3).
„ Parti incluse
Prima di procedere al montaggio del pianoforte digitale CS3 assicurarsi che tutte le parti indicate siano presenti.
Per l’assemblaggio dello strumento utilizzare un avvitatore Philips (non in dotazione).
h Vite (con rondella piana e rondella
di montaggio) x 4
j Vite filettata (lunga, nera) x 4
k Vite filettata (media, nera) x 4
l Vite filettata (corta, silver) x 4
i Vite (media, nera) x 2
m Set per gancio per cuffia x 1
a Corpo
principale
b Pannelli laterali
(sinistro, destro)
c Leggio d Pannello
posteriore
e Pedaliera Manopola di
fissaggio della pedaliera
f Cavo elettrico g Coprigiunti Vite per
fissaggio x 2
Gancio cuffia
x 1
1. Montaggio pannelli laterali b, pedaliera e manopola di regolazione e
Svolgere ed estendere il cavo di connessione dei pedali fissato
alla base della pedaliera e.
Inserire per circa 1 cm la manopola di regolazione nel foro della
pedaliera come indicato nello schema.
Unire la pedaliera e ai pannelli laterali b utilizzando la vite
di allineamento posta all fine della pedaliera. Assicurarsi di
utilizzare correttamente i pannelli laterali per il lato sinistro e
per quello destro.
Assicurarsi che la pedaliera e I pannelli laterali siano in perfetto
contatto, e che non ci siano ampie distanze tra le parti assemblate.
Inserire le quattro viti silver filettate corte l nei fori
corrispondenti così come illustrato e fissare con fermezza la
pedaliera ai pannelli sinistro e destro.
2. Fissaggio del pannello posteriore d
Consente di posizionare verticalmente la pedaliera e i pannelli
laterali.
Fissare temporaneamente il pannello posteriore d ai pannelli
laterali destro e sinistro mediante le quattro viti filettate j,
lasciando una tolleranza di serraggio di circa 1-2 mm.
Fissare quindi la base del pannello posteriore alla pedaliera
utilizzando le quattro viti medie di colore nero k.
l
b
Viti di
allineamento
Cavo del pedale
Foro della manopola di
regolazione pedali
Viti di
allineamento
l
e
b
Viti di
allineamento
Cavo del pedale
Foro della manopola di
regolazione pedali
j
j
k
k
k
k
j
j
d j
j
k
k
k
k
j
j
d
