MANUTENZIONE/LISTA DEI COMPONENTI
0
powermax1650
Manuale dell’operatore 5-5
Comandi e indicatori luminosi
LED verde ALIMENTAZIONE
Quando è acceso, indica che il sistema è alimentato e che l’interruttore di alimentazione è
nella posizione ON ( I ).
LED PRESSIONE DEL GAS
Giallo:
Quando è acceso, indica che la pressione del gas è inferiore a 4,5 bar per il taglio od a
2,8 bar per la cianfrinatura.
Verde: Quando è acceso, indica che la pressione del gas è compresa entro i limiti di
funzionamento normale della torcia.
LED giallo CAPPUCCIO TORCIA
Quando è acceso, indica che il cappuccio di ritenzione della torcia è allentato o non è
presente.
NOTA: Per far spegnere il LED, occorre correggere il problema e quindi spegnere e
riaccendere il sistema.
LED giallo TEMPERATURA
Quando è acceso, indica che la temperatura dell’alimentatore ha superato i limiti di
funzionamento normale.
LED rosso GUASTO
Quando è acceso, indica che si è verificata una condizione di guasto che impedisce il
funzionamento del sistema. Si accende anche una spia gialla, per identificare il tipo di guasto.
LED giallo BASSA TENSIONE DI LINEA
Quando è accesa, indica che la tensione di linea è inferiore a 170 VCA, superiore a 680 VCA o
che una fase è mancante.
AC
V
LED di indicazione
_ +
4.0 5.0
50 60
AC
70 80
V
BAR 6.0
PSI
AMPS
30
40
100
80
60

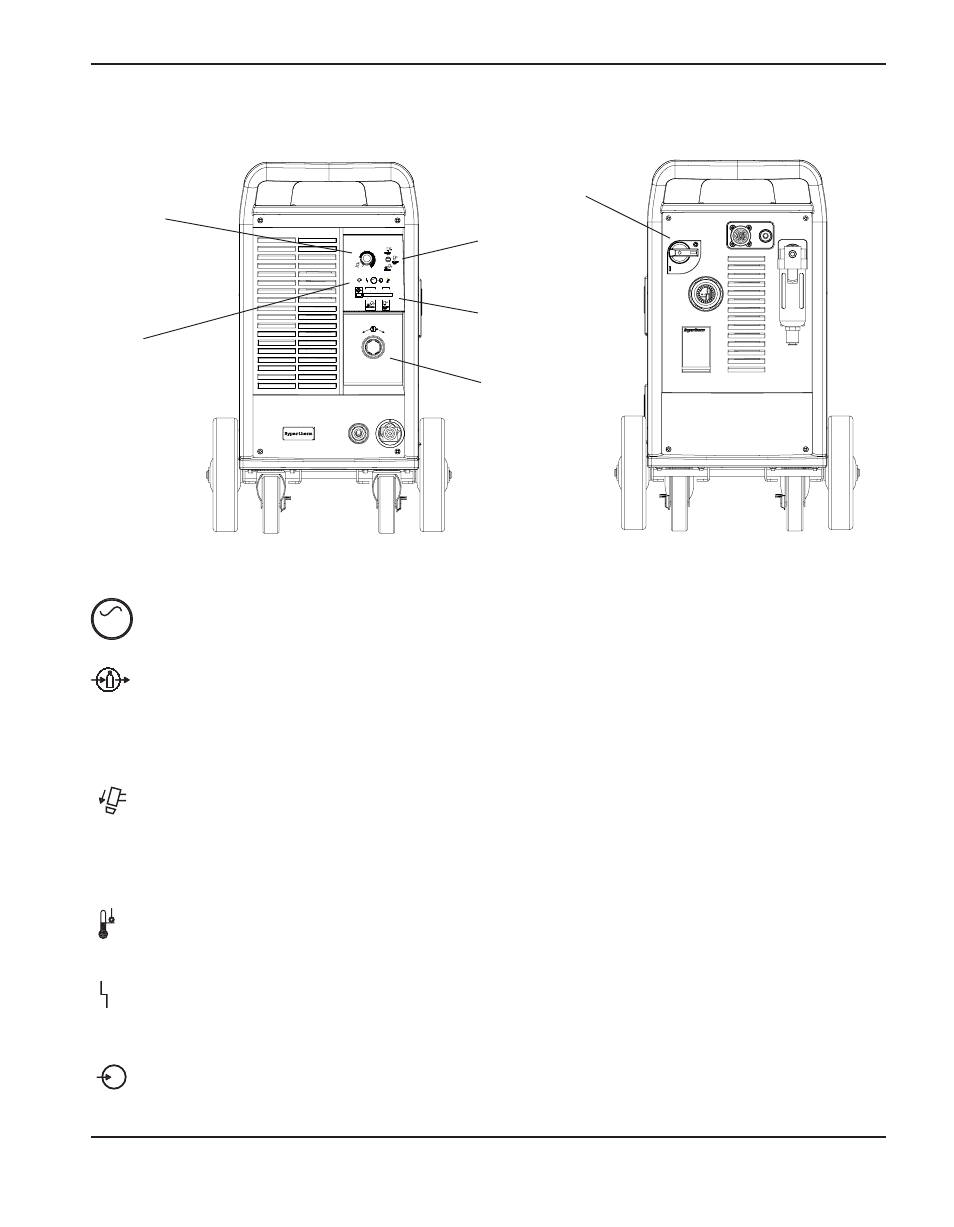

Manopola
Regolazione
corrente (A) /
Prova gas
Selettore di
modalità
LED di
indicazione
Manometro
Regolatore
di pressione
Interruttore di
alimentazione
ON (I)/OFF (0)
