Hypertherm THC X-Y Table Torch Height Control - Manuale (Pagina 152)

APPENDICE A
9
Command THC (X-Y) Manuale di istruzioni a-1
1 Elenco componenti carrello torcia
1 Elenco componenti carrello torcia

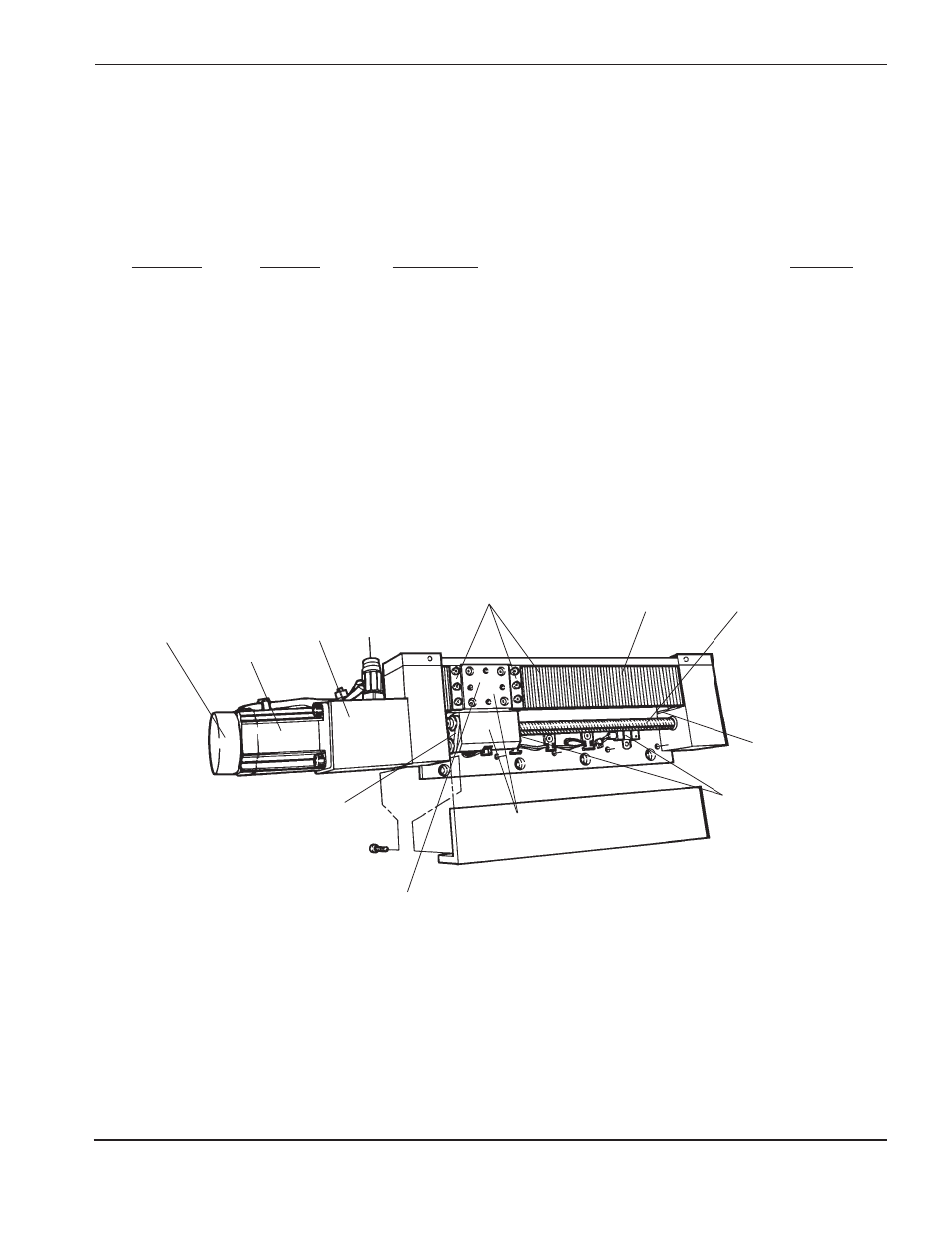

1 Gruppo carrello torcia X-Y
Index No. Part No. Description Quantity
128050 X-Y lifter assembly 1
1 128726 Encoder replacement Kit 1
2 128727 Motor/Encoder replacement Kit 1
3 027550 Brake, power off 1
4 027552 Driving block 1
5 027551 Rail and block, bearing 1
6 129266 Assembly, leadscrew standard 1
7 128189 Band seal kit 1
8 128190 Band roller kit 4 per lifter
9 005195 Limit switch 2
6
5
(Posizionato sotto la
tenuta a nastro)
3
(interno)
8
1
2
7
Kit blocco di supporto torcia,
posizione di montaggio (fig. 6-5)
4
8
Secondo interruttore di
fine corsa si trova sotto il
blocco motore 9
